机器控制参数
2-86
2-4
图像

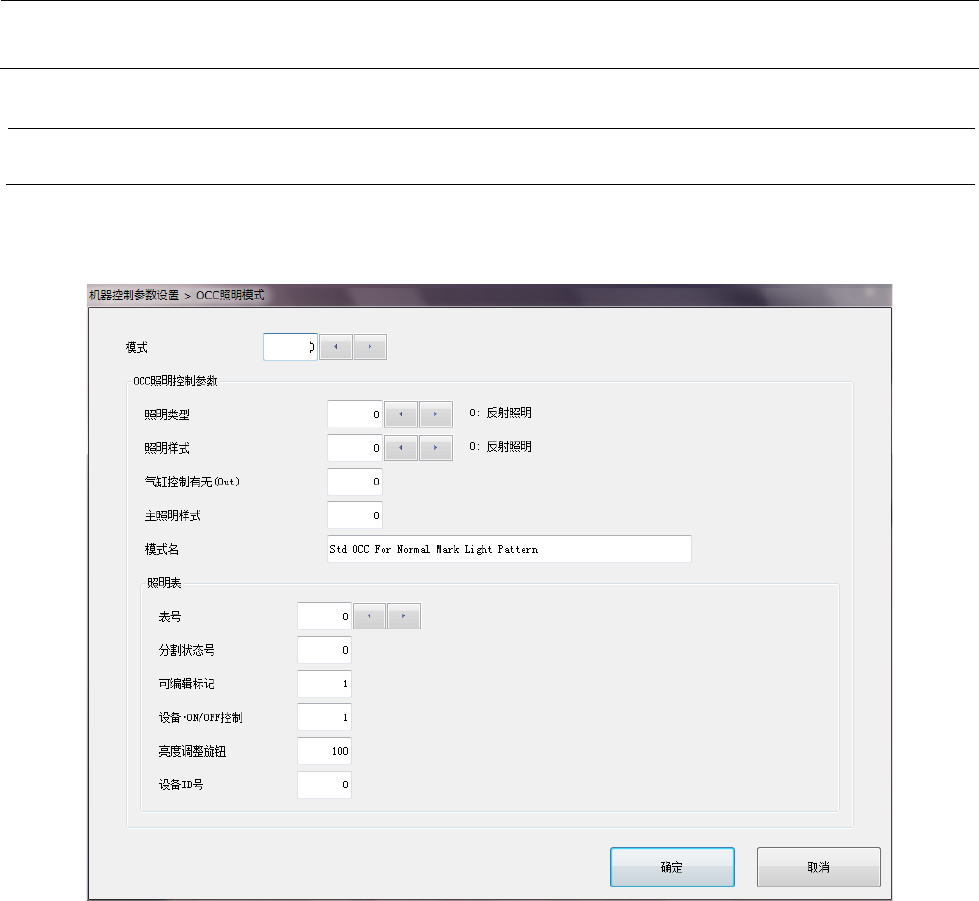

2-4-1
OCC照明模式
如将“模式”设置为欲编辑的索引，即可对所设置的区分中的“OCC照明控制参数”进行编辑。
如将“表号”设置为欲编辑的索引，即可对所设置的区分中的“照明表”进行编辑。
机器控制参数
2-87
设定项目
2-4-1-1
No.
项目
输入范围
单位
备考
最小值
最大值
1 模式 0 63
2 OCC照明
控制
参数
照明类型 0 255 参照2-4-1-2照明类型
3 照明样式 0 255 参照2-4-1-3照明样式
4 气缸控制有无 (Out) 0 255 0：无
1：有
5 主照明样式
6 模式名
7 照明表
表号 0 3
8 分割状态号
9 可编辑标记
10 设备ON/OFF控制
11 亮度调整旋钮
12 设备ID号
照明类型
2-4-1-2
照明样式
2-4-1-3
No.
类别
内容
1 0 反射照明
2 1 透射照明
3 2 侧面照明
4 3～254 预备
5 255 結束
No.
类别
内容
1 0 反射照明
2 1 CBGA反射照明
3 2 LGA反射照明
4 3～15 预备
5 16 透射照明（分开纵偶数）
6 17 透射照明（块/分开纵奇数）
7 18 小元件用透射照明
8 19～31 预备
9 32 侧面照明（红、无气缸控制）
10 33 侧面照明（红、有气缸控制）
11 34～47 预备
12 48 侧面照明（蓝、无气缸控制）
13 49 侧面照明（蓝、有气缸控制）
14 50～255 预备
机器控制参数
2-88

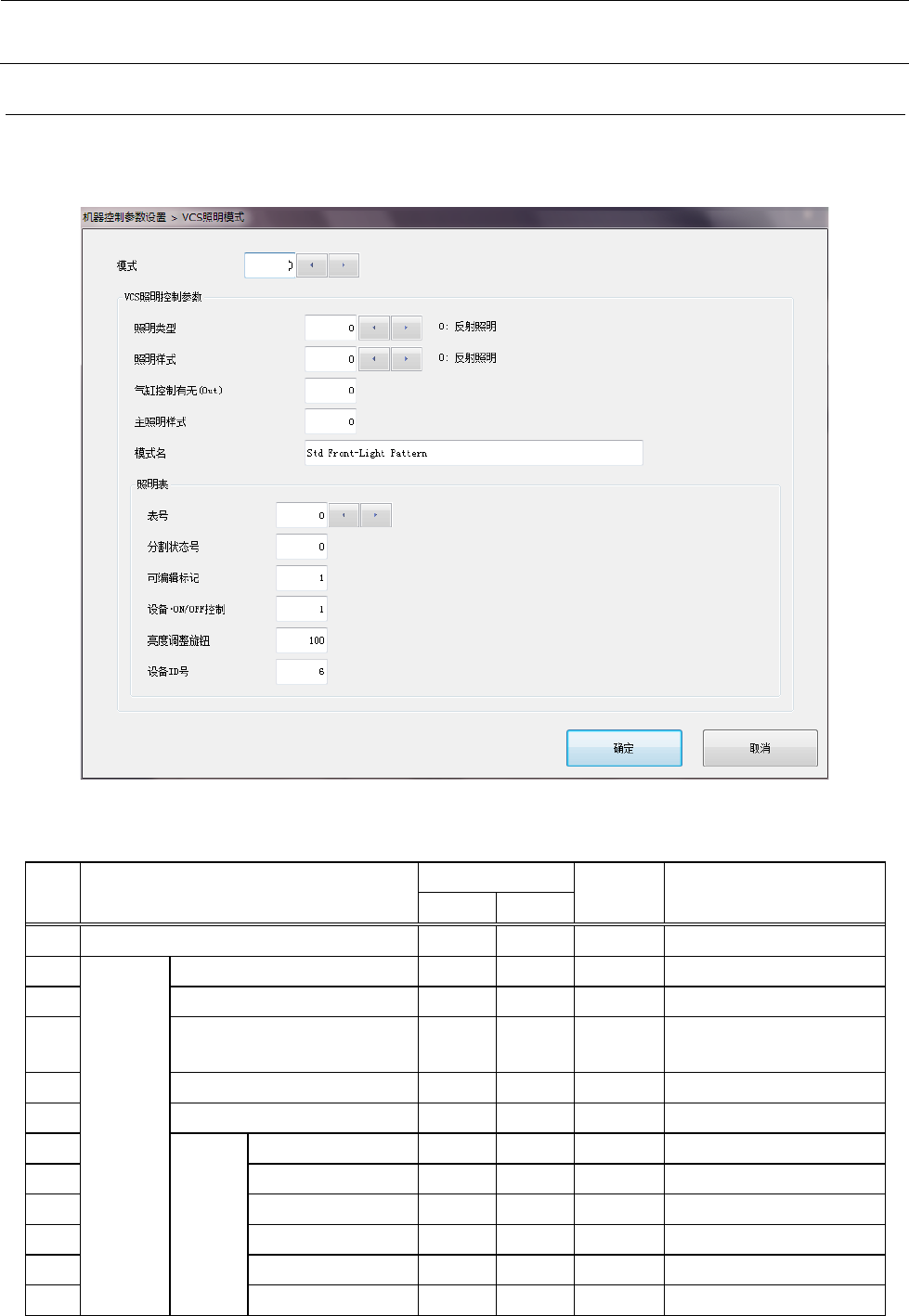

2-4-2
VCS照明模式
如将“模式”设置为欲编辑的索引，即可对所设置的区分中的“VCS照明控制参数”进行编辑。
如将“表号”设置为欲编辑的索引，即可对所设置的区分中的“照明表”进行编辑。
设定项目
2-4-2-1
No.
项目
输入范围
单位
备考
最小值
最大值
1 模式 0 63
2 VCS照明
控制
参数
照明类型 0 255 参照2-4-2-2照明类型
3 照明样式 0 255 参照2-4-2-3照明样式
4 气缸控制有无 (Out) 0 255 0：无
1：有
5 主照明样式
6 模式名
7 照明表
表号 0 255
8 分割状态号
9 可编辑标记
10 设备ON/OFF控制
11 亮度调整旋钮
12 设备ID号
