6-9 6.6.3. 照明 Flying V isio n System 的各 Head 可以分别选用 2 种方式的多级 数码照明。 Side 照明组 装于贴装头， Outer 照明组装于 Flying Vision Camera Ass’y 。 6-8. 6.6.3.1. 侧面照明 侧 面 照 明从 部 品 的侧 面 去 照 射部 品 。 此 照明 安 装 在 沿 Z 轴 方 向动 作 的 机 构件 上 ， 不 使 用 时停 留 在 …
6-8

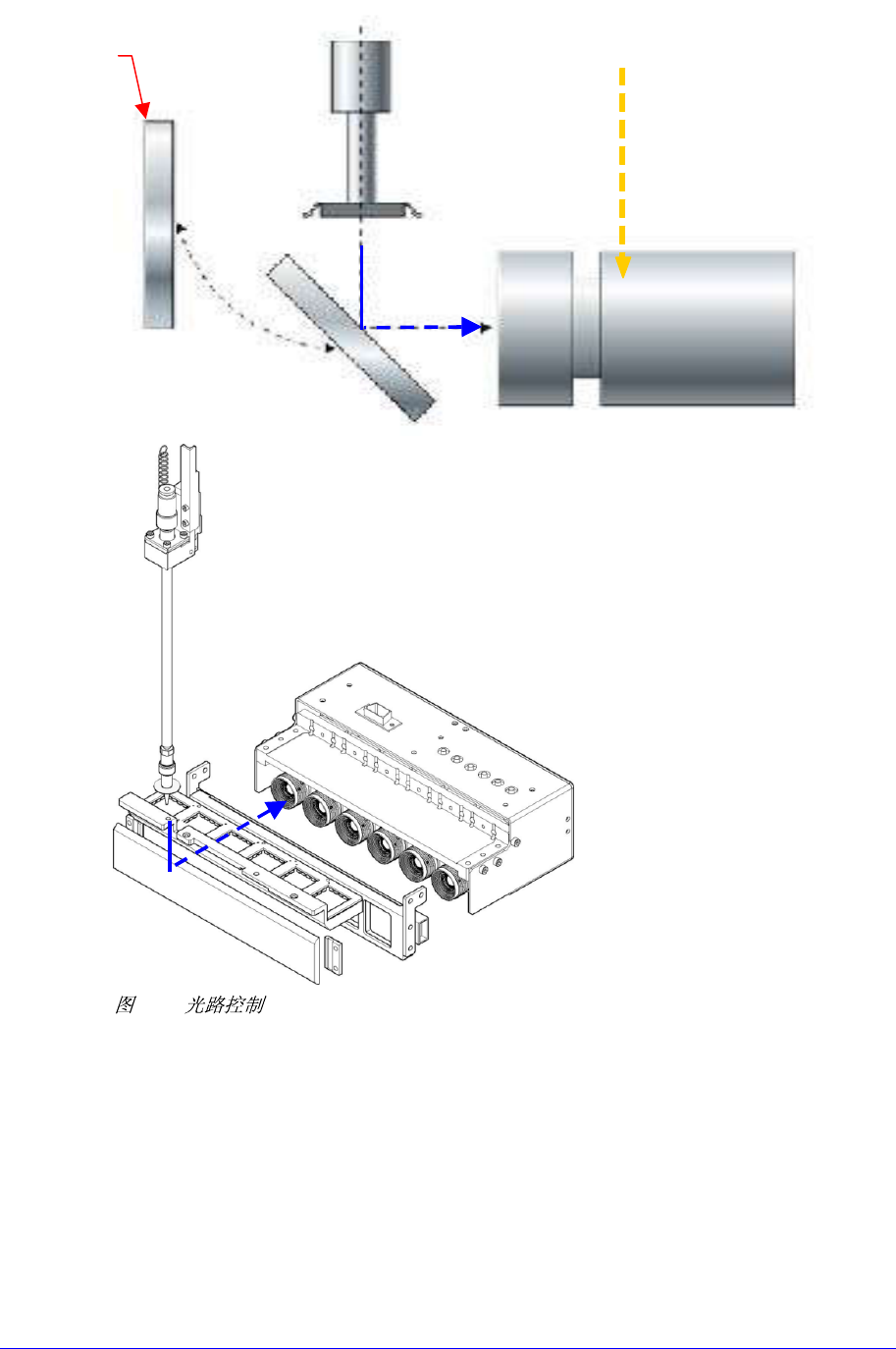

6-7.
反射镜
6-9
6.6.3. 照明
Flying Vision System的各Head可以分别选用2种方式的多级数码照明。 Side照明组
装于贴装头，Outer照明组装于Flying Vision Camera Ass’y。
6-8.
6.6.3.1. 侧面照明
侧面照明从部品的侧面去照射部品。此照明安装在沿Z轴 方向动作的机构件上，
不使用时停留在上方。识别部品时跟着机构件移下来照射部品。识别BGA部品时
，用在照球面（Ball），而且要突出Chip,IC等的外廓时也使用它。它的亮度可调节
0~15档。
6.6.3.2. 外置照明
外置照明从部品的正面斜向照射。此照明处在CCD的镜头和反射镜中间，照射部品
的整体表面。可使用在多种部品的照明。它的亮度可调节0~15档。
侧面照明
外置照明
6-10
6.7. Stage Camera
Stage Camera固定在设备的后面，它是使用于利用Flying Camera无法识别的部件识
别的Upward Camera。使用于一般部件及特殊异型部件的识别 ， 可选择使用3种方
式的多阶段数
6-9. Stage Camera
6.7.1. 光路控制
Stage Camera可使用Side, Outer, Inner照明等3种照明方式，各照明的功能同Flying
Vision System。
6-10. Stage camera
Side Lighting
Outer Lighting
Cover Glass
Inner Lighting
Lens
CCD camera
