6-14
6.11.
作为设备的运行当中供应部品的装置有 带式喂料器（Tape Feeder） , Stick Feeder,
Multi Tray Feeder, Single Tray Feeder, Vibration Feeder 等。
在没有完全了解说明书情况下就操作喂料器可能导致喂料器
损伤或人员受伤。
在操作喂料器前一定要完全了解说明书中的喂料器使用方法
。
6.11.1. 带式喂料器（Tape feeder）
8mm, 12mm, 16mm, 24mm, 32mm, 44mm, 56mm, 72mm 共有8种。
1
3
7
5
4
10
17
18
2
6
8
9
11
12
13
14
15
16
19

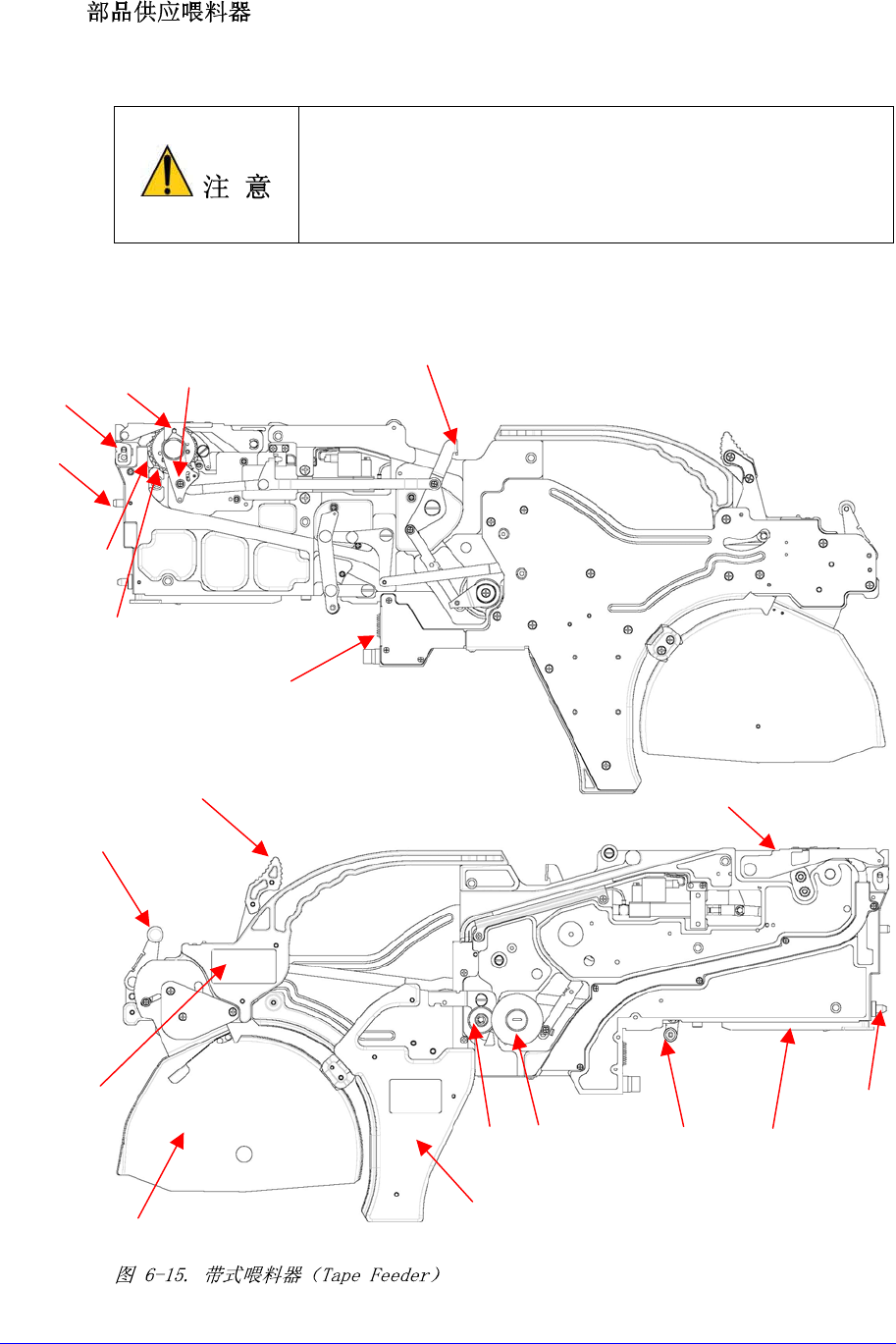

6-15
1: Swing Lever 2: Location Flange 3: Locker 4: Ratchet
5: Sprocket 6: Clamping Roller 7: Shutter 8: Tape Guide
9: Install Guide 10: Probe Pin 11: Drain Gear 12: Forming Gear
13: PCB Cover 14: Reel Hanger 15: Lever BKT2 16: Grip
17: V LOC Pin 18: Pusher Lever 19: Serial No.
Sticker
以 8mm 带式喂料器(TapeFeeder)为准时，前后面可安装各 60 个，共计 120 个。
1005chip时，使用专用8.0mm带式喂料器(TapeFeeder)。
6-16
6.11.1.1. 带式喂料器（Tape Feeder） 规格
带式喂料器（Tape Feeder）种类及移动间距
6-1. Tape Feeder
SMIT8mm0603TapeFeeder 8 0603专用
SMIT8mm2PTapeFeeder 8 1005及2EmbossTape专用
SMIT8mm4PTapeFeeder 8 4PaperTape专用
SMIT8mm4ETapeFeeder 8 4EmbossTape专用
SMIT12mmTapeFeeder 12 4,8,12
SMIT16mmTapeFeeder 16 4,8,12,16
SMIT24mmTapeFeeder 24 4,8,12,16,20
SMIT32mmSTapeFeeder 32 4,8,12,16,20
SMIT32mmLTapeFeeder 32 20,24,32
SMIT44mmSTapeFeeder 44 4,8,12,16,20
SMIT44mmLTapeFeeder 44 20,24,32,40
SMIT56mmSTapeFeeder 56 4,8,12,16,20
SMIT56mmTapeFeeder 56 20,24,32,40
ITTape
Feeder
SMIT72mmTapeFeeder 72 4,8,12,16,20,24,32,40
SMNonIT8mm0603TapeFeeder 8 0603专用
SMNonIT8mm2PTapeFeeder 8 1005及2EmbossTape专用
SMNonIT8mm4PTapeFeeder 8 4PaperTape专用
SMNonIT8mm4ETapeFeeder 8 4EmbossTape专用
SMNonIT12mmTapeFeeder 12 4,8,12
SMNonIT16mmTapeFeeder 16 4,8,12,16
SMNonIT24mmTapeFeeder 24 4,8,12,16,20
SMNonIT32mmSTapeFeeder 32 4,8,12,16,20
SMNonIT32mmLTapeFeeder 32 20,24,32
SMNonIT44mmSTapeFeeder 44 4,8,12,16,20
SMNonIT44mmLTapeFeeder 44 20,24,32,40
SMNonIT56mmSTapeFeeder 56 4,8,12,16,20
SMNonIT56mmTapeFeeder 56 20,24,32,40
NonIT
Tape
Feeder
SMNonIT72mmTapeFeeder 72 4,8,12,16,20,24,32,40
