6.11.1.1. 带式喂料器（Tape Feeder） 规格
带式喂料器（Tape Feeder）种类及移动间距
6-1. Tape Feeder
SMIT8mm0603TapeFeeder 8 0603专用
SMIT8mm2PTapeFeeder 8 1005及2EmbossTape专用
SMIT8mm4PTapeFeeder 8 4PaperTape专用
SMIT8mm4ETapeFeeder 8 4EmbossTape专用
SMIT12mmTapeFeeder 12 4,8,12
SMIT16mmTapeFeeder 16 4,8,12,16
SMIT24mmTapeFeeder 24 4,8,12,16,20
SMIT32mmSTapeFeeder 32 4,8,12,16,20
SMIT32mmLTapeFeeder 32 20,24,32
SMIT44mmSTapeFeeder 44 4,8,12,16,20
SMIT44mmLTapeFeeder 44 20,24,32,40
SMIT56mmSTapeFeeder 56 4,8,12,16,20
SMIT56mmTapeFeeder 56 20,24,32,40
ITTape
Feeder
SMIT72mmTapeFeeder 72 4,8,12,16,20,24,32,40
SMNonIT8mm0603TapeFeeder 8 0603专用
SMNonIT8mm2PTapeFeeder 8 1005及2EmbossTape专用
SMNonIT8mm4PTapeFeeder 8 4PaperTape专用
SMNonIT8mm4ETapeFeeder 8 4EmbossTape专用
SMNonIT12mmTapeFeeder 12 4,8,12
SMNonIT16mmTapeFeeder 16 4,8,12,16
SMNonIT24mmTapeFeeder 24 4,8,12,16,20
SMNonIT32mmSTapeFeeder 32 4,8,12,16,20
SMNonIT32mmLTapeFeeder 32 20,24,32
SMNonIT44mmSTapeFeeder 44 4,8,12,16,20
SMNonIT44mmLTapeFeeder 44 20,24,32,40
SMNonIT56mmSTapeFeeder 56 4,8,12,16,20
SMNonIT56mmTapeFeeder 56 20,24,32,40
NonIT
Tape
Feeder
SMNonIT72mmTapeFeeder 72 4,8,12,16,20,24,32,40
6-17
可适用Reel
SM Tape Feeder 对应可能的 reel 请参照下表。此时，SM 8mm Tape
Feeder 的 卷（reel）宽度(W2)应在 13.0mm 以内。

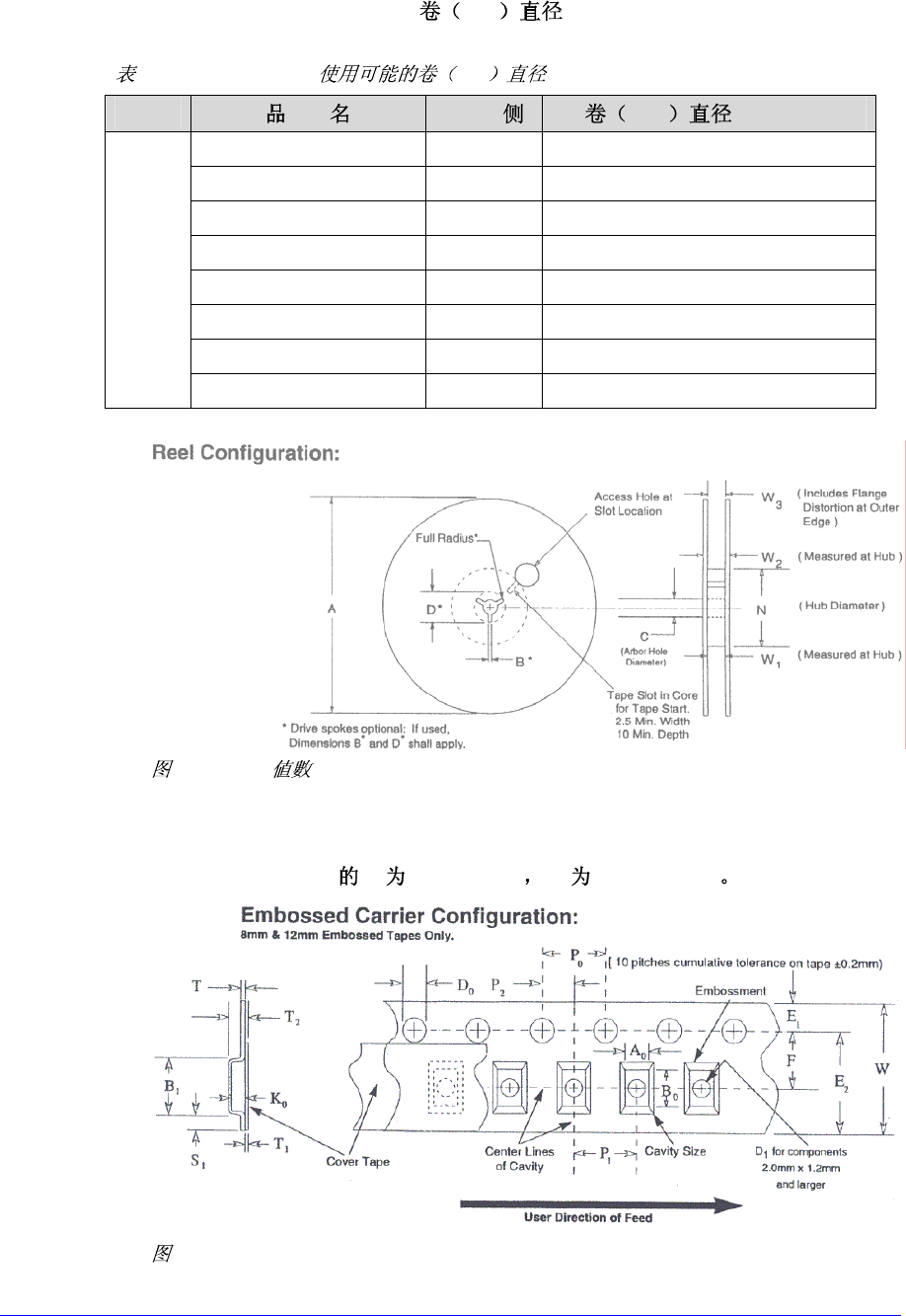

6-2. SM Tape Feeder reel
Tape reel “A”(mm)
SM8mmTapeFeeder 8mm φ178,φ180
SM12mmTapeFeeder 12mm φ178,φ180,φ254,φ330,φ380
SM16mmTapeFeeder 16mm φ178,φ180,φ254,φ330,φ380
SM24mmTapeFeeder 24mm φ178,φ180,φ254,φ330,φ380
SM32mmTapeFeeder 32mm φ178,φ180,φ254,φ330,φ380
SM44mmTapeFeeder 44mm φ178,φ180,φ254,φ330,φ380
SM56mmTapeFeeder 56mm φ178,φ180,φ254,φ330,φ380
IT /
Non IT
Tape
Feeder
SM72mmTapeFeeder 72mm φ178,φ180,φ254,φ330,φ380
6-16. Reel
适用部品
四角chip, MELF, TR, SOP, PLCC, 异形(Odd-type) 部品等
(SM 8mm Emboss Tape T2 Max 3.5 mm B1 Max 4.35 mm )
6-17. Embossed Carrier Tape (8/12mm)
6-18
移送间距的设定表
6-3.
2mm 4mm 8mm 12mm 16mm 20mm 24mm 32mm 40mm
0603
○ - - - - - - - -
8mm 2P
○ - - - - - - - -
8mm 4P
- ○ - - - - - - -
8mm 4E
- ○ - - - - - - -
12mm
- ○ ○ ○ - - - - -
16mm
- ○ ○ ○ ○ - - - -
24mm
- ○ ○ ○ ○ ○ - - -
32mm-S
- ○ ○ ○ ○ ○ - - -
32mm-L
- - - - - ○ ● ● ●
44mm-S
- ○ ○ ○ ○ ○ - - -
44mm-L
- - - - - ○ ● ● ●
56mm-S
- ○ ○ ○ ○ ○ - - -
56mm
- - - - - ○ ● ● ●
72mm
- ○ ○ ○ ○ ○ ● ● ●
○ : 给料器缸一次驱动移送
● : 给料器缸二次驱动移送
- : 是规格之外的间距，不能设定。
节距与部件对应范围
根据 Emboss 深度‘A’(图 6-18)，可使用的程度不同。详细规格请详细询问本公
司的营业部署或 CS 公司(STS)当地代理店(Local Agent)。
