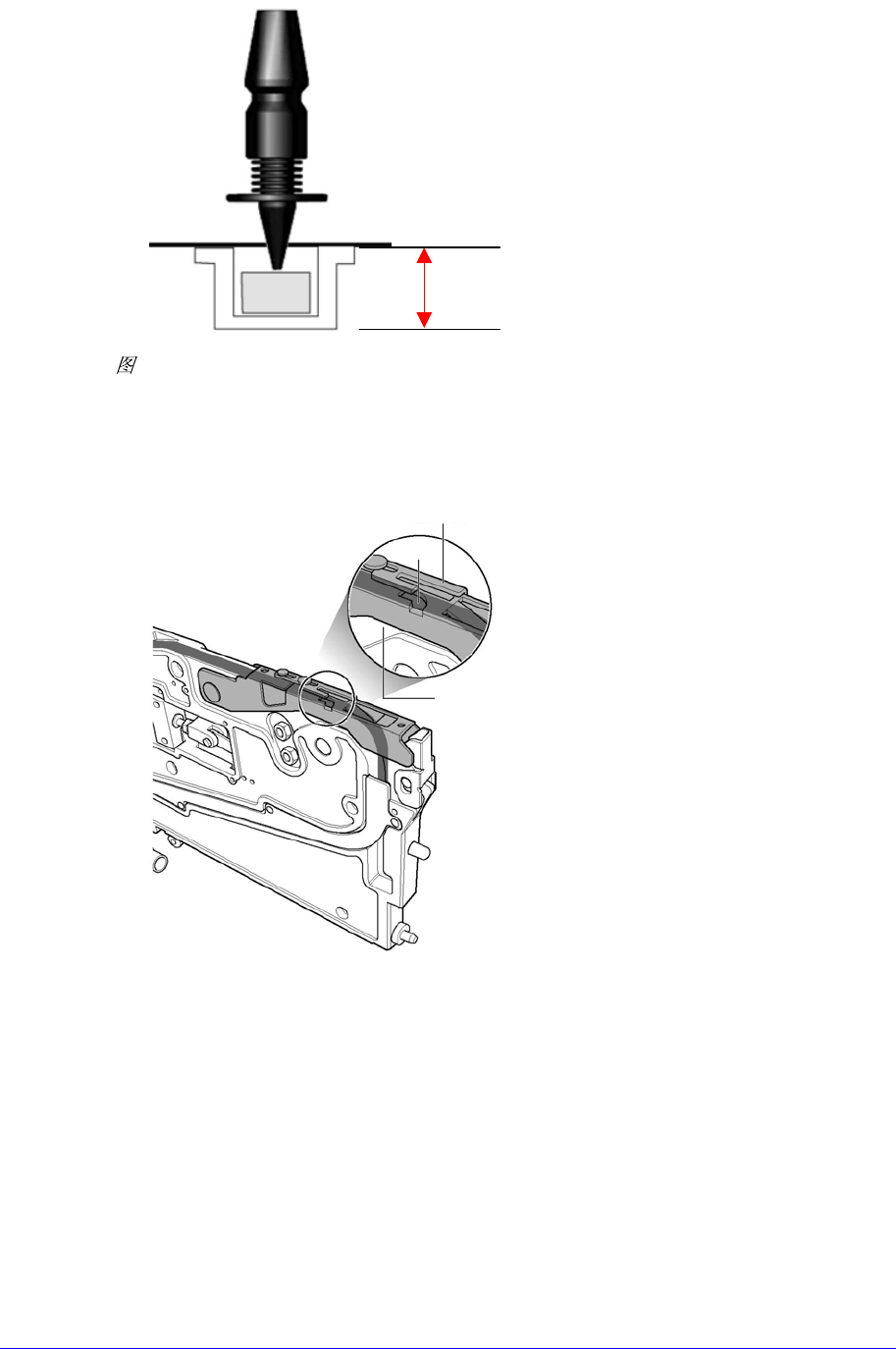

SM Tape Feeder的Z轴高基准面
SM Tape Feeder 的 Z 轴高基准面为吸附位置 Tape 的下方（主机架上面）。
因此，在吸附位置 Z 轴高度因部件大小和传送带的厚度取不同值。
卷带导向器
卷带导
机架
A
6-20
根据 Tape Feeder 种类不同吸附点的 Z 值可取不同值。另外，因不同的部件供
给 Tape 种类该值可取不同值，Embossed Tape 的高度应该低于 Paper Tape 高度
。
Embossed Tape 时，请参照部件 Tape 规格，适当地设置吸附点的 Z 值。
6.11.2. 振动杆式喂料器（Vibration stick feeder）
多级 vibration stick feeder 是把通过 Stick 来供应的 SOP, SOJ, PLCC 等部品，用震动
器的震动沿着直线方向移送的装备。它通过横向排列 Stick 的方法来供应部品，可
以排列 4 条 Stick。
基准面
Z = 0

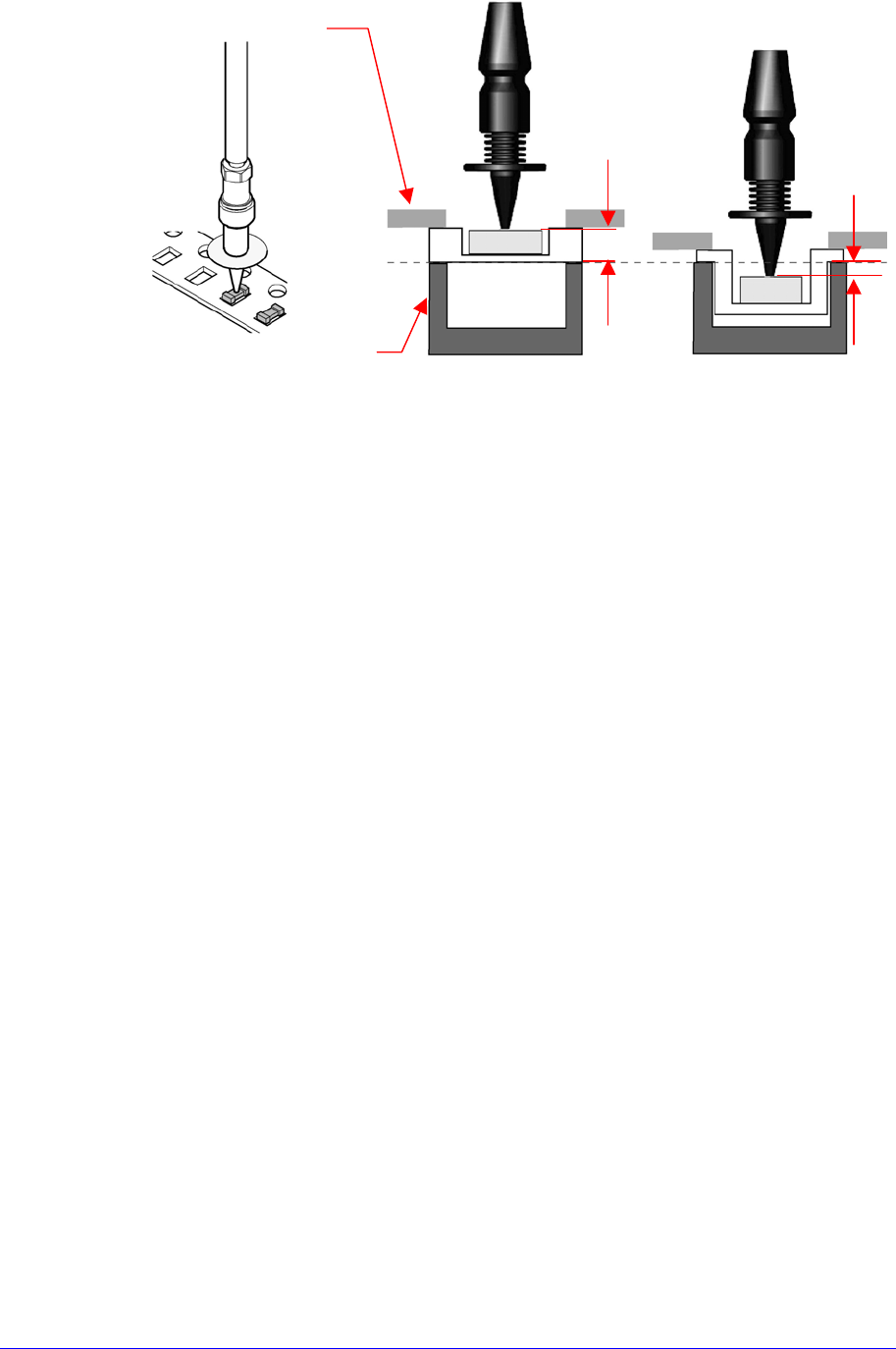

Paper Tape Embossed Tape
Z > 0
Z < 0
Ta
p
e Guide
Frame
6-21
6-19. (Vibration stick feeder)
