6-23 6.12. 空压一般设置为 0.45 ~ 0.5 5 Mpa (4. 6 ~ 5.6 k gf/c m 2 ) 使用，通过设备后面下端的 main inlet 供给。供给空气的一部分使用于运行设置在 Feeder Base 的 SM 给料器，一部分使用于驱动 ANC ，另外一部分使用于贴装头发生真空，其余一部分使用于运行输送器的各 Stopper 及 Backup Table 。 6-21 如果压力低…

6-22

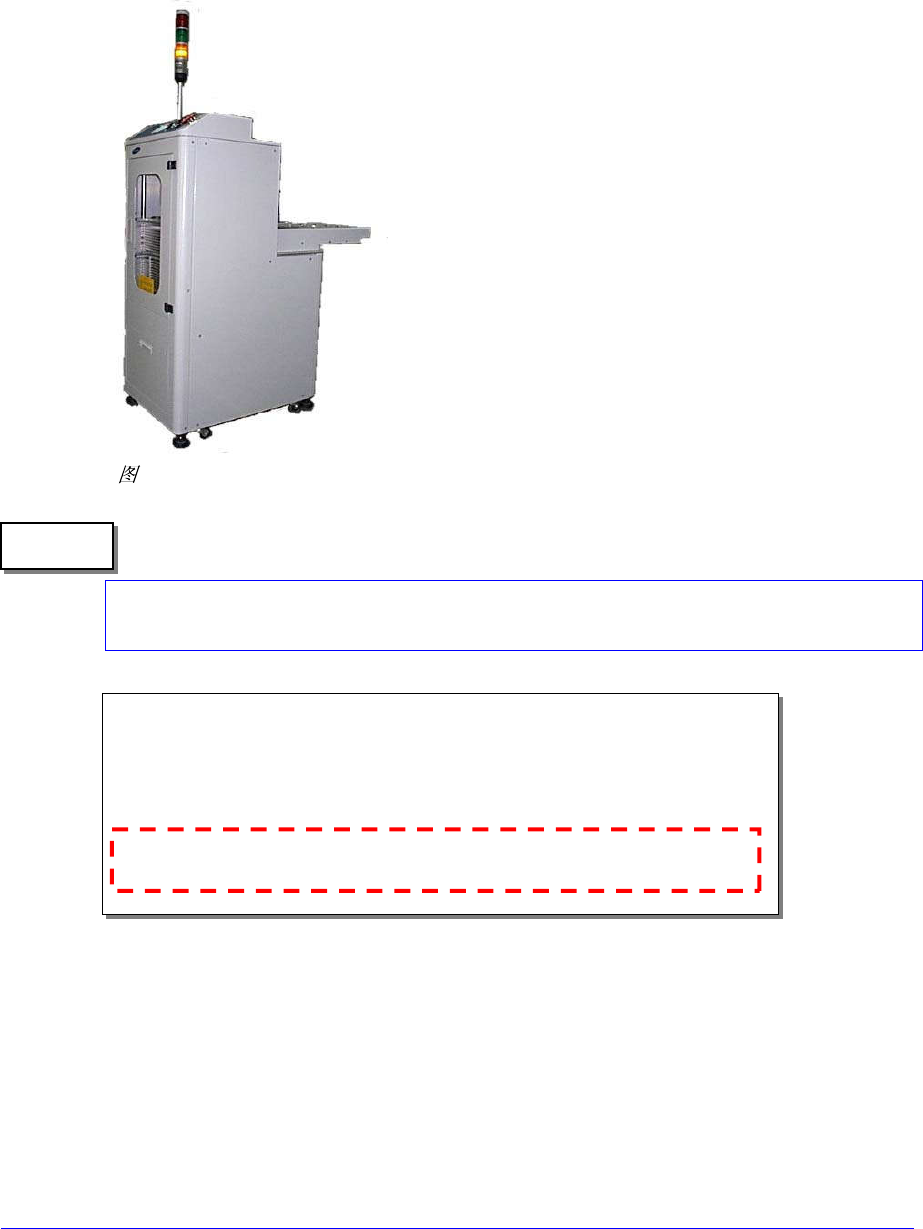

6.11.3. 多盘式喂料器（Multi tray feeder）

作为 component placer 的附属装备，20-stage auto tray feeder 在它的 magazine rack

上可装载 20 种部品(tray)，同时按照 component placer 的要求自动供应 tray，

是兼备操作的高度的效率和便利的装备。

6-20. Multi tray feeder

在 20 段盘式喂料器(FW-20S)情况下，设备接口和 interlock 连接。

更多信息请参考20段盘式喂料器(FW-20S) 使用说明中“表13 内部连接器连接”。

备注

Interlock Cable Connection

Component Placer  Tray Feeder

2: TXD  3: RXD

3: RXD  2: TXD

7: S.G  7: S.G

24: GND 

-Motor/Encoder-Frame

25: EMG  25: EMG

6-23

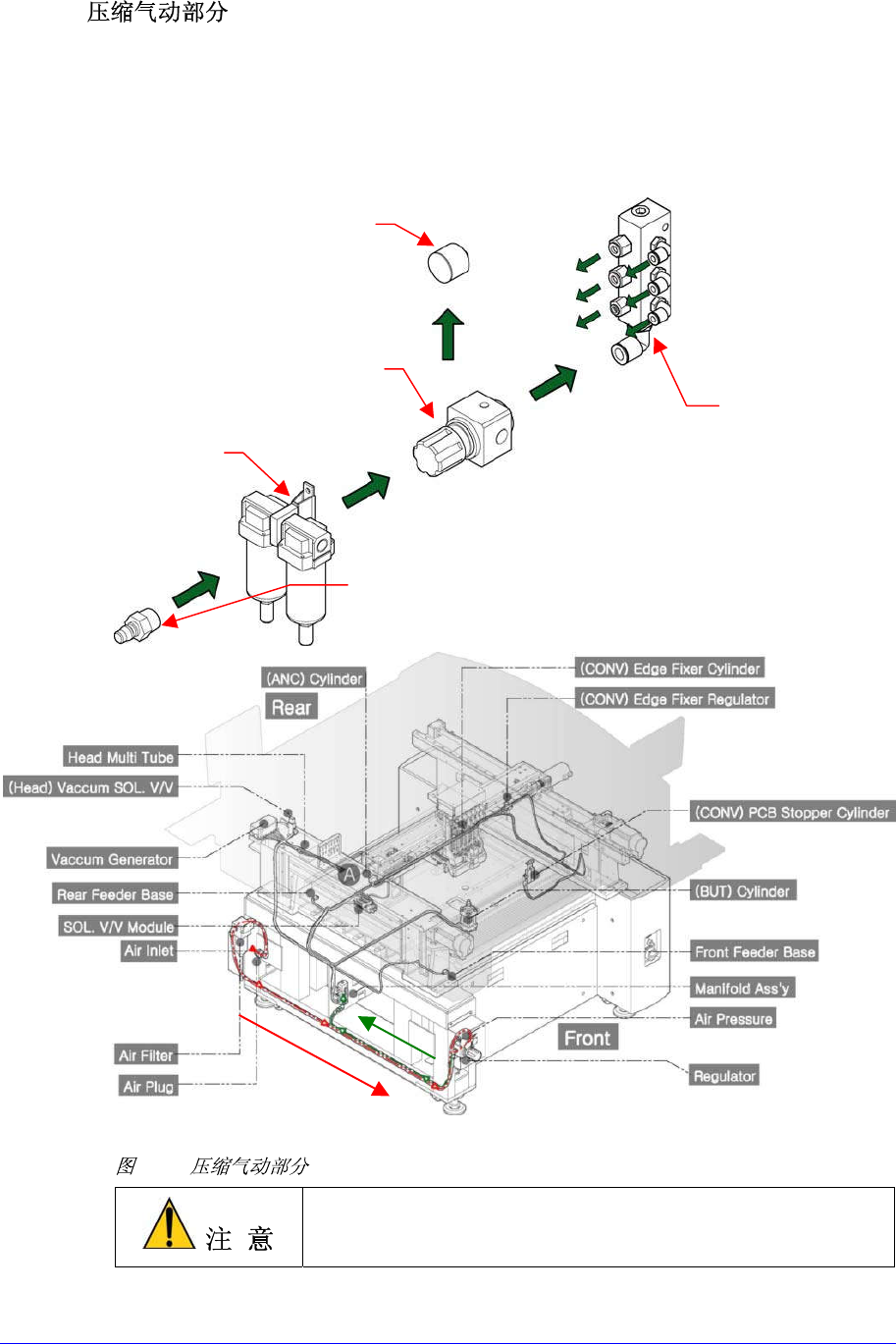

6.12.

空压一般设置为 0.45 ~ 0.55 Mpa (4.6 ~ 5.6 kgf/cm

)使用，通过设备后面下端的

main inlet 供给。

供给空气的一部分使用于运行设置在Feeder Base的SM给料器，一部分使用于驱动

ANC ，另外一部分使用于贴装头发生真空，其余一部分使用于运行输送器的各

Stopper及Backup Table。

6-21

如果压力低于适当标准，设备可能会无规律运行。一般来说

，合适的气压为0.45 ∼0.55 Mpa (4.6 ~ 5.6 kgf/cm

)

Air Filte

Regulato

Pressure Gauge

Air Filter

Manifold

6-24
