Funktionsbeschreibung Hybridklemmung mit Vakuumabfrage
Ausgabe 02/2006
8
1.3.7 Stopper Eingabeband

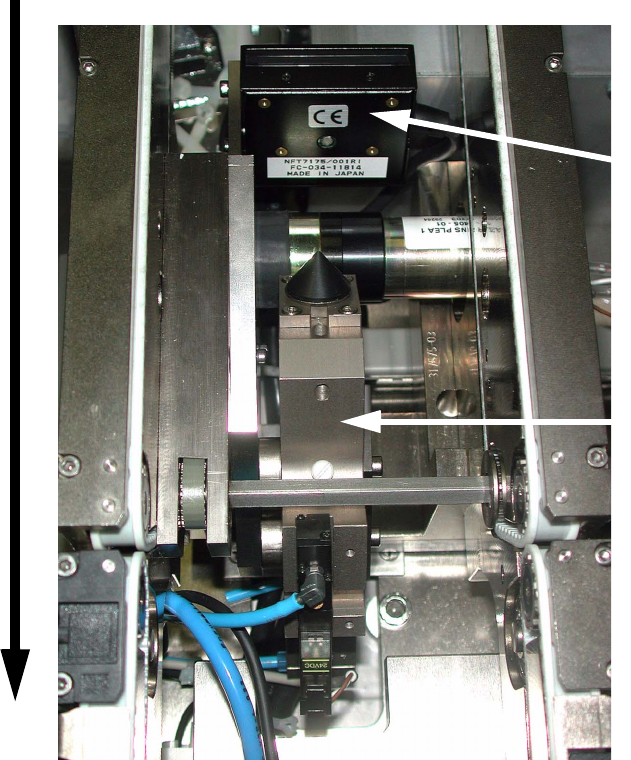

Der Stopper im Eingabebandes stellt sicher, dass immer der erste Barcode des Bootes gelesen
wird. Er fährt aus, wenn der BC-Leser getriggert wird und fährt ein, wenn der Barcode gelesen ist
(siehe Bild). 1
1
1
1
1
1
1
1
Transportrichtung
Barcode-Scanner
Zusätzliches Stopper-
modul im Eingabeband
Funktionsbeschreibung Hybridklemmung mit Vakuumabfrage
Ausgabe 02/2006
9
1.4 Benötigte Teile
1.4.1 Baugruppen

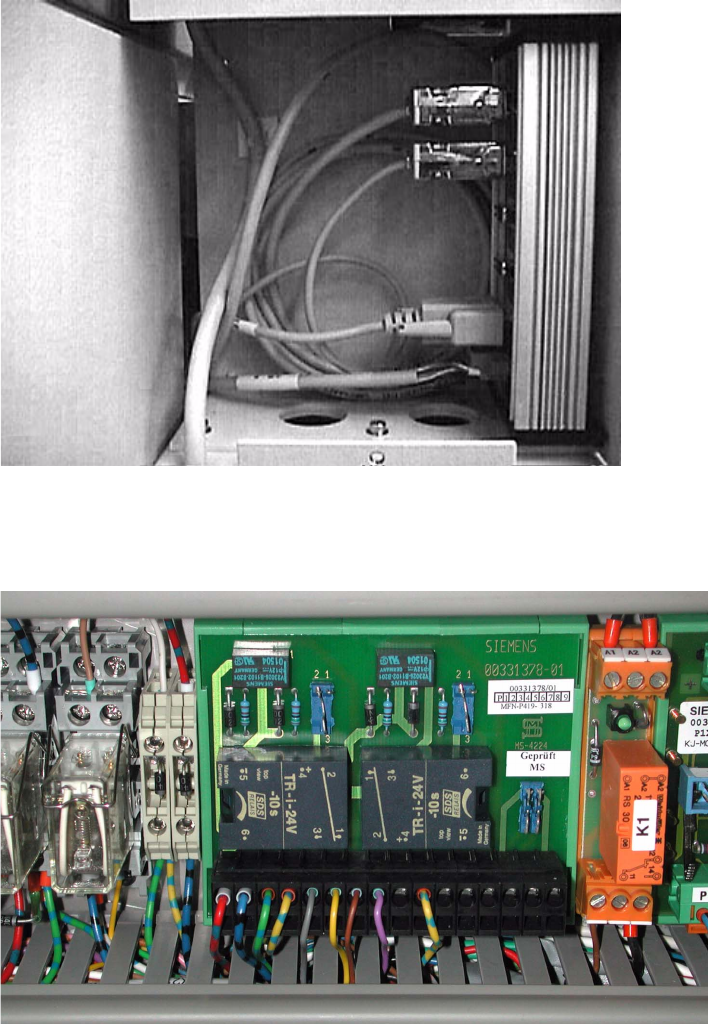

Verteilerplatine LP-Barcode (Art.Nr.: 00343635-01) 1
1
1
Vacuum Tooling Steuerung (Art.Nr.: 00331378-01) 1
1
1
Funktionsbeschreibung Hybridklemmung mit Vakuumabfrage
Ausgabe 02/2006
10
6-Kanal-Halbbrücke digital (Art.Nr.: 00332468-01)
(es gibt auch eine analoge Halbbrückenkarte). 1
1
1.4.2 Kabel
1
Zu konfektionieren
Standardkabel Funktionseinheit
Anschlusskabell Opticon BC-Leser
00364931-01
LP-Barcode
Kabel Ventil Stopper Eingabeband
00359664
Stopper Eingabeband
Spannungsversorgung LP-Barcode
00345332
LP-Barcode
Kabel Verteiler LP-Barcode
=> Transportsteuerung
00345333
LP-Barcode
Vakuum-Tooling
Anschlusskabel Magnetventil => E/A
Verteiler Steuerung Vakuum-Tooling
00332745
Steckkontakt deaktiviert Breiten-
verstellung
Vakuum aktivieren
Breitenverstellung de-
aktivieren
Vakuum-Tooling => Magnetventil
00332746 Nur Verbindungselement
