Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0306-001
97
201 630 096 5148 COVER 1 810H--010-201
202 411 051 1708 SCR TRS 4X6 4 810H--010-202
251 630 103 7554 RELAY 2 KSSR3,KSSR4 810H--010-251
252 630 118 7280 TERMINAL 1 810H--010-252
258 411 113 1400 SCR PAN 4X6 8 810H--010-258
259 411 008 1706 WASHER SPR 4 8 810H--010-259
260 411 119 2104 WASHER V 4X9X0.8 8 810H--010-260
261 630 103 7578 COVER 2 810H--010-261
270 630 119 9252 BRACKET 1 810H--010-270
271 411 042 3001 SCR PAN 4X10 4 810H--010-271
272 411 008 1706 WASHER SPR 4 4 810H--010-272
273 411 119 2104 WASHER V 4X9X0.8 4 810H--010-273
274 630 000 7749 BOLT,HEX-SCT 4 810H--010-274
275 411 141 6705 WASHER SPR 5 4 810H--010-275
276 411 141 4107 WASHER V 5X10X1 4 810H--010-276
281 630 109 9446 P.C.B,MOUNT 1 #UB01(CONN) 810H--010-281
282 411 040 6202 SCR PAN 3X10 4 810H--010-282
283 411 086 4408 WASHER SPR 3 4 810H--010-283
284 411 119 1909 WASHER V 3X7X0.5 4 810H--010-284
285 411 040 6202 SCR PAN 3X10 2 810H--010-285
286 411 086 4408 WASHER SPR 3 2 810H--010-286
287 411 088 9005 WASHER F 3X6X0.5 2 810H--010-287
H-3
MODEL TCM-X110J
0306-001
98
R
コンベア部
R CONVEYOR SECTION

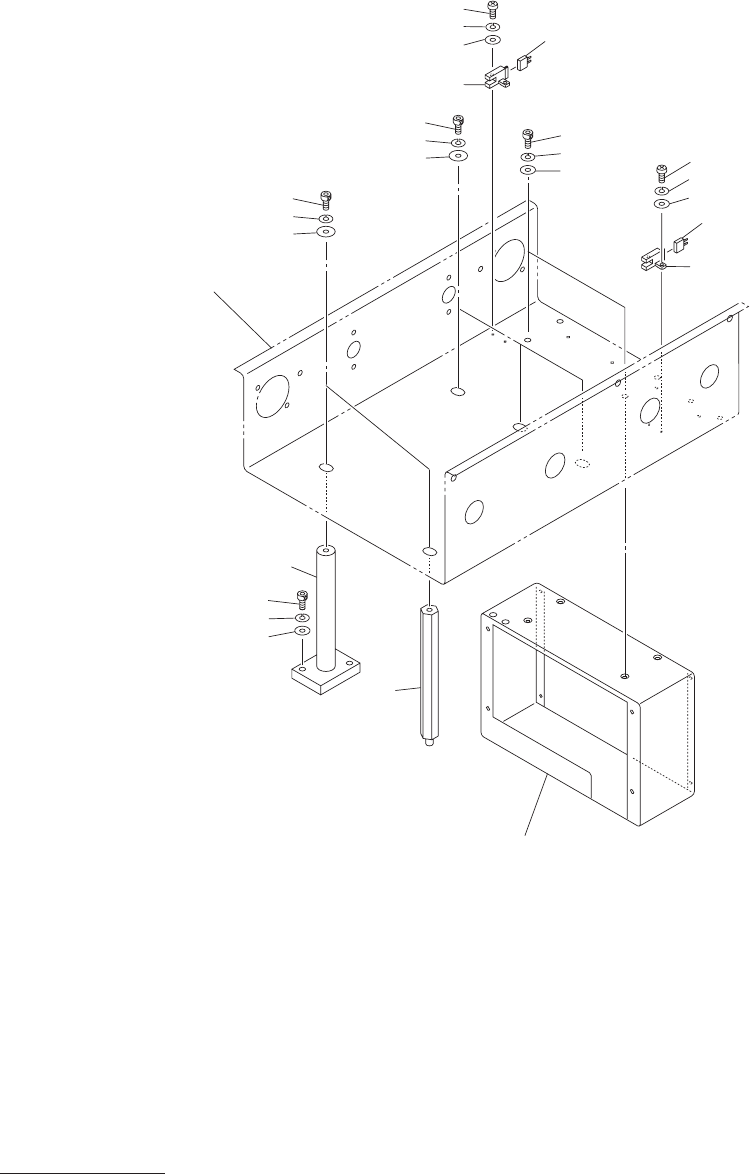

Fig. H-4
コンベア幅センサ
Conveyor Width Limit Sensor
305
306
304
302
303
See Fig.H-1
Key No.1
311
312
310
311
312
310
330
322
331
311
323
324
321
316
320
305
306
304
302
314
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0306-001
99
302 630 032 5287 SENSOR,PHOTO 2 BPH79,BPH80,EE-SX672
810H--010-302
303 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 EE-1001 810H--010-303
304 411 119 1909 WASHER V 3X7X0.5 4 810H--010-304
305 411 086 4408 WASHER SPR 3 4 810H--010-305
306 411 042 0703 SCR PAN 3X8 4 810H--010-306
310 630 001 0237 WASHER 5 810H--010-310
311 411 141 3001 WASHER SPR 6 7 810H--010-311
312 630 000 7886 BOLT,HEX-SCT 5 810H--010-312
314 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 EE-1001 810H--010-314
316 630 120 2679 BRACKET(TB) 1 810H--010-316
320 630 096 5087 SHAFT 1 810H--010-320
321 630 049 6123 STAY 1 810H--010-321
322 630 000 7756 BOLT,HEX-SCT 4 810H--010-322
323 630 000 7909 BOLT,HEX-SCT 2 810H--010-323
324 411 141 4305 WASHER V 6X12.5X1.6 2 810H--010-324
330 411 141 6705 WASHER SPR 5 4 810H--010-330
331 411 141 4107 WASHER V 5X10X1 4 810H--010-331
H-4
