MODEL TCM-X1 10J 0306-001 118 XY トップベース部 XY T OP BASE SECTION Fig. JC-2 バックアップ上下検出部 Back-up Leveller Detector See Fig.JC-1 Key No.4 104 1 10 1 1 2 107 105 105 1 15 1 1 6 1 1 4 101 1 15 1 1 6 1 1 4 101 1 18 1 1 9 1 1 7 1 …
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0306-001
117
1 630 096 7876 PLATE 1 810JC-020-001
2 630 096 7883 PLATE 1 810JC-020-002
3 630 122 7702 BASE 1 810JC-020-003
4 630 096 7401 FRAME 1 810JC-020-004
5 630 096 7890 PLATE 1 810JC-020-005
6 630 080 5369 SENSOR,PHOTO 2 BPH60,BPH61,PM-L24
810JC-020-006
8 630 098 7010 MECH PARTS 4 810JC-020-008
9 630 096 6893 GUIDE,LINEAR 2 810JC-020-009
10 630 096 7210 GUIDE,LINEAR 2 810JC-020-020
12 630 000 7633 BOLT,HEX-SCT 4 810JC-020-012
13 630 000 7640 BOLT,HEX-SCT 16 810JC-020-013
14 630 000 7657 BOLT,HEX-SCT 16 810JC-020-014
16 411 141 2806 WASHER SPR 3 16 810JC-020-016
17 411 141 2905 WASHER SPR 4 16 810JC-020-017
18 411 086 4408 WASHER SPR 3 2 810JC-020-018
19 411 141 3902 WASHER V 3X7X0.5 16 810JC-020-019
20 411 141 4008 WASHER V 4X9X0.8 16 810JC-020-020
21 411 088 9005 WASHER F 3X6X0.5 2 810JC-020-021
24 411 141 3001 WASHER SPR 6 4 810JC-020-024
25 411 141 4305 WASHER V 6X12.5X1.6 4 810JC-020-025
26 630 000 7534 BOLT,HEX-SCT 16 810JC-020-026
27 630 000 7510 BOLT,HEX-SCT 2 810JC-020-027
28 411 140 6300 SCR PAN 2X8 4 810JC-020-028
29 411 141 2509 WASHER SPR 2 4 810JC-020-029
30 411 141 3605 WASHER V 2X5X0.3 4 810JC-020-030
31 630 000 7916 BOLT,HEX-SCT 4 810JC-020-031
32 630 109 2522 MECH PARTS(CAPS HALL) 4 810JC-020-032
33 630 122 4763 MECH PARTS(CAPS HALL) 1 810JC-020-033
JC-1
MODEL TCM-X110J
0306-001
118

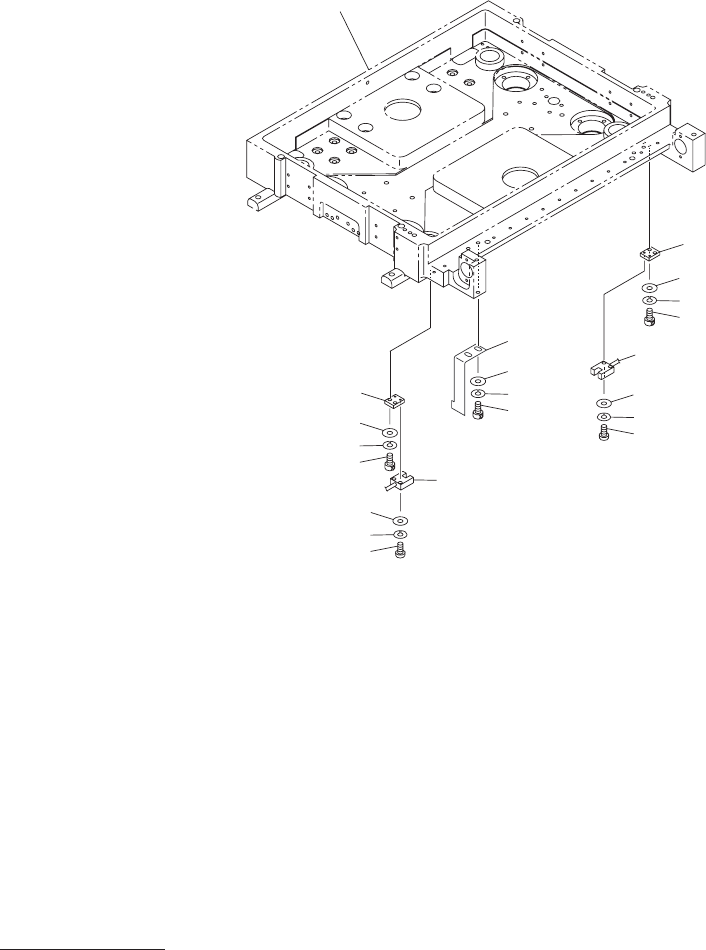

XY
トップベース部
XY TOP BASE SECTION
Fig. JC-2
バックアップ上下検出部
Back-up Leveller Detector
See Fig.JC-1
Key No.4
104
110
11
2
107
105
105
115
11
6
11
4
101
115
11
6
11
4
101
118
11
9
11
7
118
11
9
11
7
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0306-001
119
101 630 096 7906 BRACKET 2 810JC-020-101
104 630 096 8613 PLATE 1 810JC-020-104
105 630 093 7039 SENSOR,PROXIMITY 2 BPH85,BPH86,PM-U24
810JC-020-105
107 630 000 7626 BOLT,HEX-SCT 2 810JC-020-107
110 411 141 2905 WASHER SPR 4 2 810JC-020-110
112 411 141 4008 WASHER V 4X9X0.8 2 810JC-020-112
114 630 000 7527 BOLT,HEX-SCT 4 810JC-020-114
115 411 141 2806 WASHER SPR 3 4 810JC-020-115
116 411 141 3902 WASHER V 3X7X0.5 4 810JC-020-116
117 411 112 9001 SCR PAN 2X10 4 810JC-020-117
118 411 141 2509 WASHER SPR 2 4 810JC-020-118
119 411 141 3605 WASHER V 2X5X0.3 4 810JC-020-119
JC-2
