Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10J 0507-002 195 LB-1 1 630 1 18 3374 FRAME 1 810LB-010-001 2 630 1 16 0078 CASTER 4 810LB-010-002 4 41 1 141 2905 W ASHER SPR 4 12 810LB-010-004 5 630 000 76…
MODEL TCM-X110J
0306-001
194

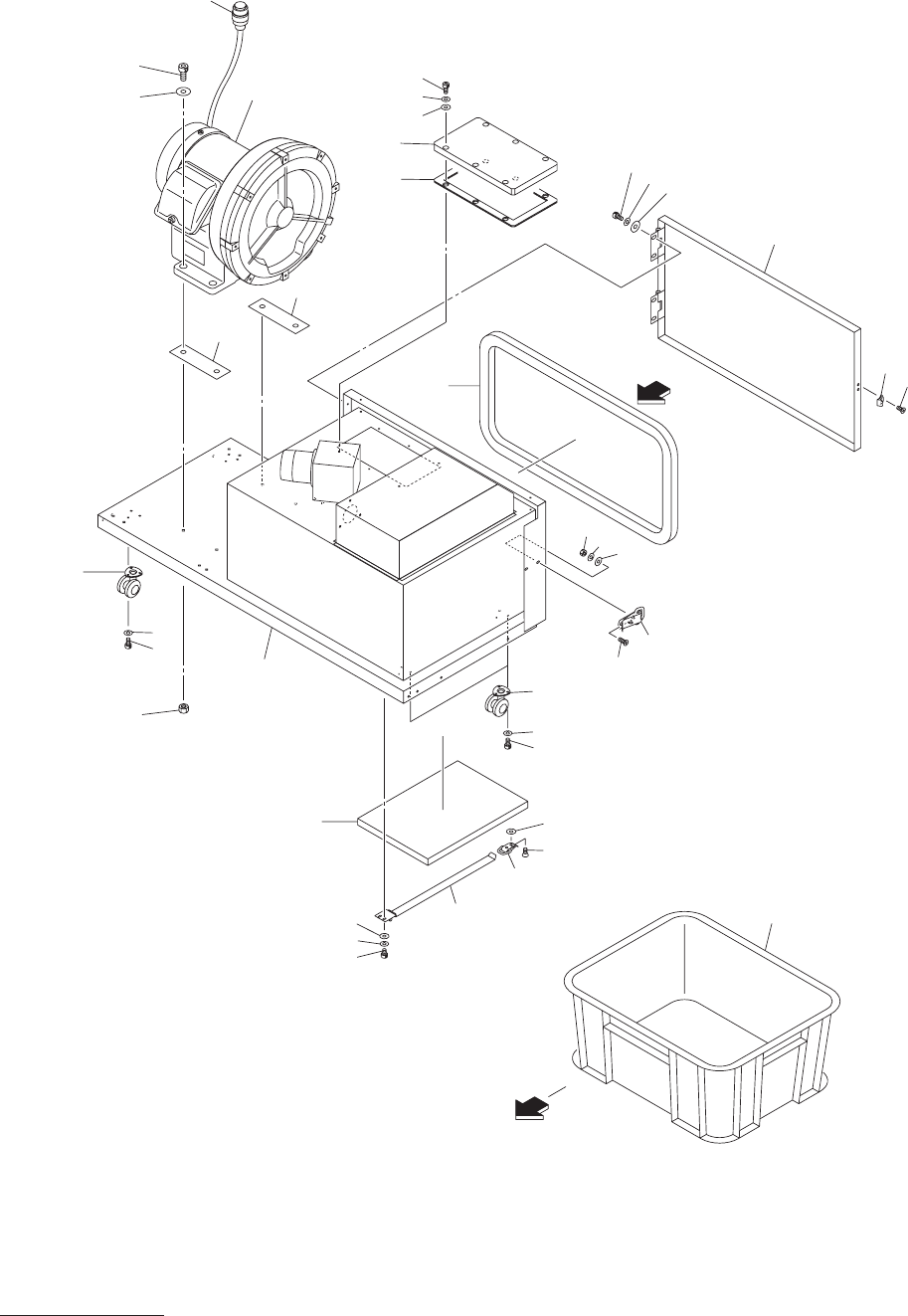

ダストボックス部
DUST BOX SECTION
Fig. LB-1
ダストボックス
Dust Box
45
43
42
24
25
23
22
21
31
30
29
27
32
7
37
36
35
32
2
4
5
16
15
14
9
11
8
26
1
2
41
41
4
5
12
13
34
33
81
A
A
46
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0507-002
195
LB-1
1 630 118 3374 FRAME 1 810LB-010-001
2 630 116 0078 CASTER 4 810LB-010-002
4 411 141 2905 WASHER SPR 4 12 810LB-010-004
5 630 000 7619 BOLT,HEX-SCT 12 810LB-010-005
7 630 125 1943 MECH PARTS(RUBBER 20X20) 1 810LB-010-007
8 630 003 6718 AIR LINE EQPT 1 810LB-010-008
9 630 058 0259 BRACKET 1 810LB-010-009
11 411 141 3902 WASHER V 3X7X0.5 2 810LB-010-011
12 411 141 2806 WASHER SPR 3 2 810LB-010-012
13 630 000 7510 BOLT,HEX-SCT 2 810LB-010-013
14 630 003 6220 MECH PARTS(SNAP LOCKS) 1 810LB-010-014
15 411 002 2600 SCR FLT 3X6 2 810LB-010-015
16 411 141 4107 WASHER V 5X10X1 2 810LB-010-016
21 630 117 8226 SHEET 1 810LB-010-021
22 630 059 7189 PLATE 1 810LB-010-022
23 411 141 4107 WASHER V 5X10X1 6 810LB-010-023
24 411 141 6705 WASHER SPR 5 6 810LB-010-024
25 630 000 7763 BOLT,HEX-SCT 6 810LB-010-025
26 630 003 6503 MECH PARTS(CONTAINER) 1 810LB-010-026
27 630 097 5451 COVER 1 810LB-010-027
29 630 001 0220 WASHER 4 810LB-010-029
30 411 141 6705 WASHER SPR 5 4 810LB-010-030
31 630 000 7756 BOLT,HEX-SCT 4 810LB-010-031
32 630 003 6244 MECH PARTS(SNAP FASTENER) 1 810LB-010-032
33 411 002 2600 SCR FLT 3X6 2 810LB-010-033
34 411 108 7103 SCR FLT 3X10 2 810LB-010-034
35 411 141 3902 WASHER V 3X7X0.5 4 810LB-010-035
36 411 141 2806 WASHER SPR 3 4 810LB-010-036
37 411 140 9905 NUT HEX 3 4 810LB-010-037
41 630 087 6918 MECH PARTS(RUBBER PLATE) 2 810LB-010-041
42 630 116 3116 MOTOR,AC 1 M2,#VFC-408AN 810LB-010-042
43 411 141 4503 WASHER V 8X17X1.6 4 810LB-010-043
45 630 000 8043 BOLT,HEX-SCT 4 810LB-010-045
46 411 141 1007 NUT HEX 8 4 810LB-010-046
81 630 103 3860 ASSY,CORD(X100M1) 1 XCN185- 810LB-010-081
MODEL TCM-X110J
0306-001
196
ダストボックス部
DUST BOX SECTION
Fig. LB-2
ダストボックスカバー
Dust Box Cover
112
111
11
0
107
109
106
See Fig.LB-1
Key No.1
See Fig.LB-1
Key No.42
130
131
131
131
131
128
127
126
121
123
124
125
132
106
128
127
126
122
123
124
125
