P-0188-003 - 第202页

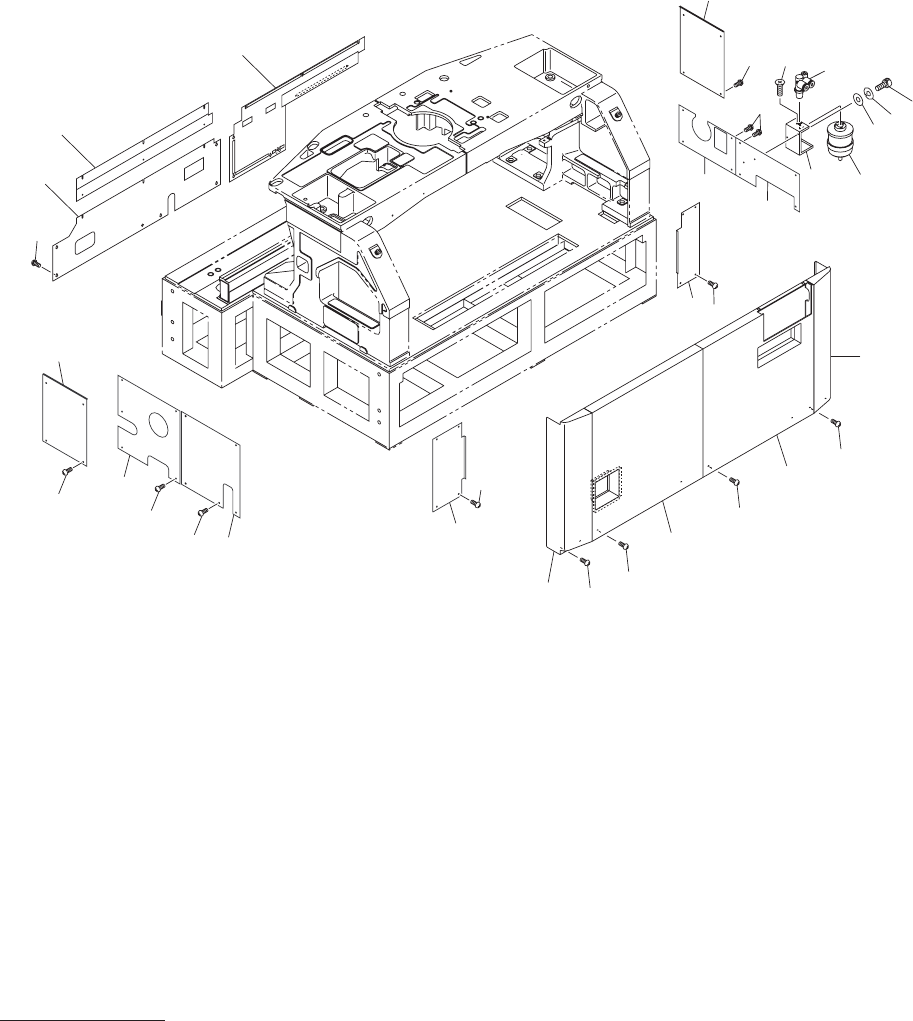

MODEL TCM-X1 10J 0507-002 200 カバー部 COVER SECTION Fig. MA-1 本体カバー Body Cover 30 1 1 31 32 33 1 1 1 1 1 1 1 1 20 28 24 10 1 1 7 1 1 1 1 24 25 26 15 1 1 27 1 1 16 1 1 1 1 38 43 42 41 39 40 45 39-01 .
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0507-002
199
LB-3
201 630 097 2092 PLATE 1 810LB-010-201
202 630 003 6787 MECH PARTS(RUBBER DAMPER) 4 810LB-010-202
203 411 141 4305 WASHER V 6X12.5X1.6 8 810LB-010-203
204 411 141 3001 WASHER SPR 6 8 810LB-010-204
205 630 000 7862 BOLT,HEX-SCT 8 810LB-010-205
206 411 141 4305 WASHER V 6X12.5X1.6 8 810LB-010-206
207 411 141 3001 WASHER SPR 6 8 810LB-010-207
208 630 000 7879 BOLT,HEX-SCT 8 810LB-010-208
209 630 055 2195 VACUUM PUMP 1 M1,#3-040437-1 810LB-010-209
209 -10 630 031 8593 AIR LINE EQPT(FILTER) 1 #3-037940
209 -11 630 012 1230 AIR LINE EQPT(FLT ELEM) 1 #XB401379743 4-410A302-4
209 -20 630 055 2171 VACUUM PARTS 1 #4-400A302-1
210 630 055 3062 PIPE FITTINGS 1 810LB-010-210
211 630 128 3227 BRACKET 1 810LB-010-211
212 411 141 4503 WASHER V 8X17X1.6 4 810LB-010-212
213 411 141 3100 WASHER SPR 8 4 810LB-010-213
214 411 141 0901 NUT HEX 8 4 810LB-010-214
215 630 034 9290 PIPE FITTINGS 1 810LB-010-215
216 630 003 7845 PIPE FITTINGS 1 810LB-010-216
217 630 003 8187 PIPE FITTINGS 5 810LB-010-217
218 630 003 8088 PIPE FITTINGS 1 810LB-010-218
219 630 003 8279 PIPE FITTINGS 1 810LB-010-219
220 630 009 3520 PIPE FITTINGS 1 810LB-010-220
221 630 004 1026 PIPE FITTINGS 1 810LB-010-221
224 630 003 7388 PIPE FITTINGS 1 810LB-010-224
225 630 116 8968 STAY 1 810LB-010-225
226 411 141 4305 WASHER V 6X12.5X1.6 8 810LB-010-226
227 411 141 3001 WASHER SPR 6 8 810LB-010-227
228 630 000 7879 BOLT,HEX-SCT 8 810LB-010-228
229 630 130 8821 PIPE FITTINGS 1 810LB-010-229
230 630 101 4562 TUBE 1 810LB-010-230
231 630 101 4579 TUBE 1 810LB-010-231
232 630 101 4593 NAME PLATE,PARTS 1 810LB-010-232
251 630 092 4374 ASSY,CORD(X200M2) 1 XCN166- 810LB-010-251
MODEL TCM-X110J
0507-002
200
カバー部
COVER SECTION
Fig. MA-1
本体カバー
Body Cover
30
11
31
32
33
11
11
11
11
20
28
24
10
11
7
11
11
24
25
26
15
11
27
11
16
11
11
38
43
42
41
39
40
45
39-01
.
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0507-002
201
MA-1
7 630 097 8568 COVER(RFR) 1 810MA-010-007
10 630 120 3850 COVER(FSL) 1 810MA-010-010
11 411 113 9000 SCR TRS 5X8 59 810MA-010-011
15 630 120 3713 COVER(FSL) 1 810MA-010-015
16 630 097 8551 COVER(RFL) 1 810MA-010-016
20 630 120 5328 COVER(RBL) 1 810MA-010-020
24 630 120 7094 COVER(RS) 2 810MA-010-024
25 630 123 2003 COVER(FSR) 1 810MA-010-025
26 630 097 8537 COVER(FSR) 1 810MA-010-026
27 630 121 6164 COVER 1 810MA-010-027
28 630 107 3125 COVER 1 810MA-010-028
30 630 095 1127 COVER 1 810MA-010-030
31 630 097 2139 COVER(ML) 1 810MA-010-031
32 630 098 4170 COVER(MR) 1 810MA-010-032
33 630 097 7790 COVER 1 810MA-010-033
38 630 122 4671 PIPE FITTINGS 1 810MA-010-038
39 630 123 2225 AIR CLEAN EQPT 1 810MA-010-039
39 -01 630 130 8203 AIR CLEAN EQPT 1 AMC-EL3
40 630 123 2164 BRACKET 1 810MA-010-040
41 411 141 4107 WASHER V 5X10X1 2 810MA-010-041
42 411 141 6705 WASHER SPR 5 2 810MA-010-042
43 630 000 7756 BOLT,HEX-SCT 2 810MA-010-043
45 411 034 7208 SCR FLT 3X8 3 810MA-010-045
