Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10J 0507-002 285 151 630 139 6286 UNIT ,I/O(3F88L-160) 1 3F88L-160 810RM-010-151 152 630 098 5597 P .C.B,MOUNT 1 UA89*001*0000 810RM-010-152 153 630 1 17 1 18…
MODEL TCM-X110J
0507-002
284
機械廻り２
MISCELLANEOUS PARTS-2
Fig. RM-2 H
基板
H P.C.B.
See Fig.RM-1
Key No.71
162
169
186
186
197
198
199
163
152
189
188
187
153
193
192
190
161
158
156
160
158
168
193
151
192
191
186
163
186
187
188
189
166
162
167
185
154
194
195
196
165
164
.
.
.
159
157
155
.
.
VIEW "A"
A
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0507-002
285
151 630 139 6286 UNIT,I/O(3F88L-160) 1 3F88L-160 810RM-010-151
152 630 098 5597 P.C.B,MOUNT 1 UA89*001*0000 810RM-010-152
153 630 117 1180 P.C.B,MOUNT 1 #SVME-UB03 810RM-010-153
154 402 083 5505 WIRE WOUND 25 KA 220W 2 810RM-010-154
155 630 127 0906 TERMINAL 12 810RM-010-155
156 630 127 0951 ACCESSORY,WIRING 1 810RM-010-156
157 630 058 8460 ACCESSORY,WIRING 1 810RM-010-157
158 630 091 1749 BRACKET,WIRING 2 810RM-010-158
159 630 127 0982 ACCESSORY,WIRING 2 810RM-010-159
160 630 127 0999 ACCESSORY,WIRING 2 810RM-010-160
161 630 091 2104 RAIL,WIRING 1 810RM-010-161
162 630 119 4769 PANEL 1 810RM-010-162
163 630 048 3833 MECH PARTS(MOUNTING BASES 5 810RM-010-163
164 630 087 7823 PROGRAM ROM 1 #CPLD CZH1E2 810RM-010-164
165 630 087 7830 PROGRAM ROM 1 #CPLD CZH2 810RM-010-165
166 630 087 7847 PROGRAM ROM 1 #CPLD CZH3 E2 810RM-010-166
167 630 121 9622 COVER 1 810RM-010-167
168 630 118 0052 BRACKET 1 810RM-010-168
169 630 122 2554 BRACKET 1 810RM-010-169
185 411 050 5004 SCR TRS 3X6 6 810RM-010-185
186 411 113 7501 SCR TRS 4X10 9 810RM-010-186
187 411 162 1604 SCR PAN 3X20 13 810RM-010-187
188 411 086 4408 WASHER SPR 3 13 810RM-010-188
189 411 119 1909 WASHER V 3X7X0.5 13 810RM-010-189
190 411 043 5004 SCR PAN 4X8 3 810RM-010-190
191 411 113 2209 SCR PAN 4X16 2 810RM-010-191
192 411 008 1706 WASHER SPR 4 5 810RM-010-192
193 411 119 2104 WASHER V 4X9X0.8 5 810RM-010-193
194 630 000 7602 BOLT,HEX-SCT 4 810RM-010-194
195 411 141 2905 WASHER SPR 4 4 810RM-010-195
196 411 141 4008 WASHER V 4X9X0.8 4 810RM-010-196
197 630 000 7725 BOLT,HEX-SCT 3 810RM-010-197
198 411 141 6705 WASHER SPR 5 3 810RM-010-198
199 411 141 4107 WASHER V 5X10X1 3 810RM-010-199
RM-2
MODEL TCM-X110J
0507-002
286
機械廻り２
MISCELLANEOUS PARTS-2

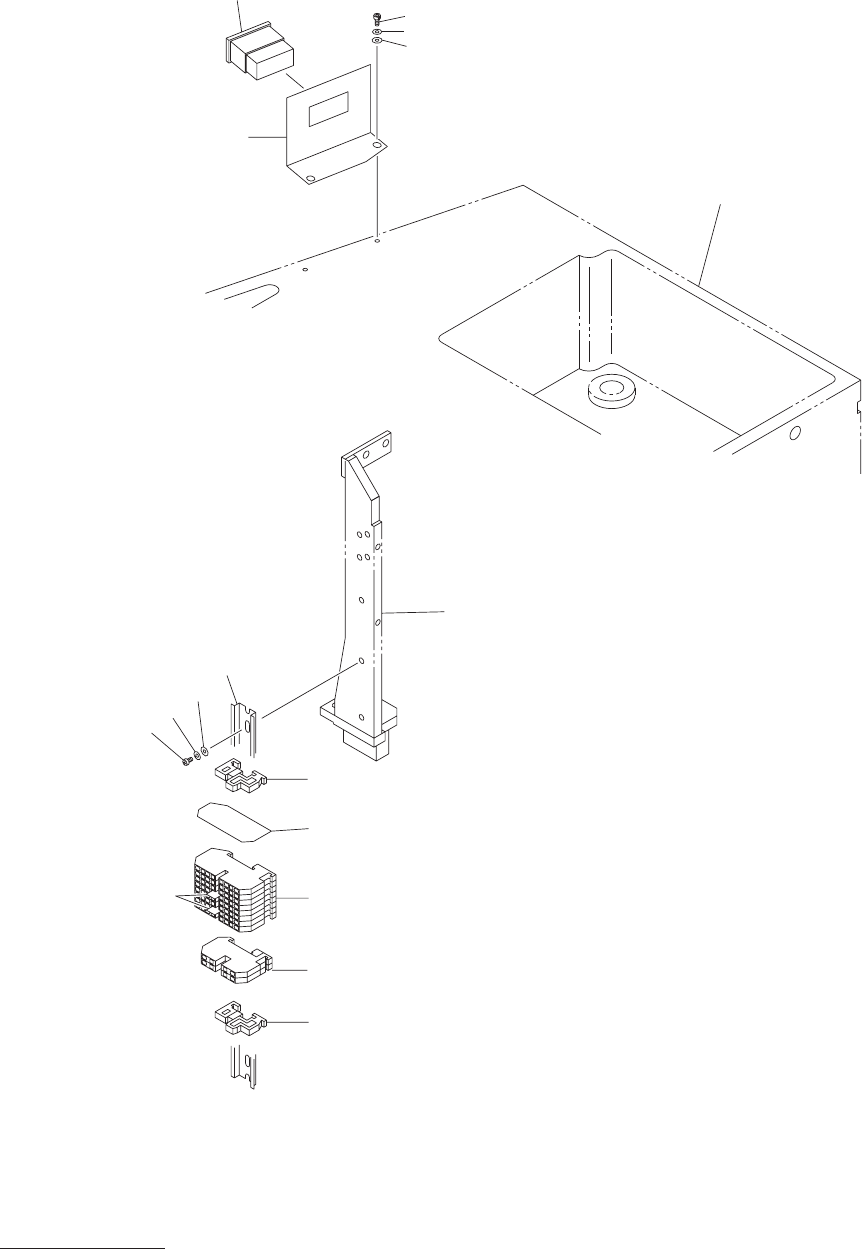

Fig. RM-3
サイクルカウンタ、ターミナル
Cycle Counter,Terminals
256
299
298
297
254
294
295
296
See Fig.L-1
Key No.1
2
See Fig.MA-2
Key No.131
260
259
251
.
255
.
257
25
8
252
254
253
