AV131 编程手册 6.1 基板识 别数据的设定 项目 D79PCC-4X-01 0-B0 6.1- 3 3. 为补偿基 板的歪斜，用 同样方法确定第 2 个孔。 = 注意 = 识别数据名称与 NC 数据名 称相同 ( 不能改变 ) 。 = 提示 = 尽管可以在基板 上任意指定 2 个孔 ( 基准 孔 ) 的位置 ，但用以下方法，将 2 个孔设定在对 角上，则可以 提 高识别补正的效 果。 第一孔 第二孔
AV131
编程手册
6.1 基板识别数据的设定项目
D79PCC-4X-010-B0
6.1-2

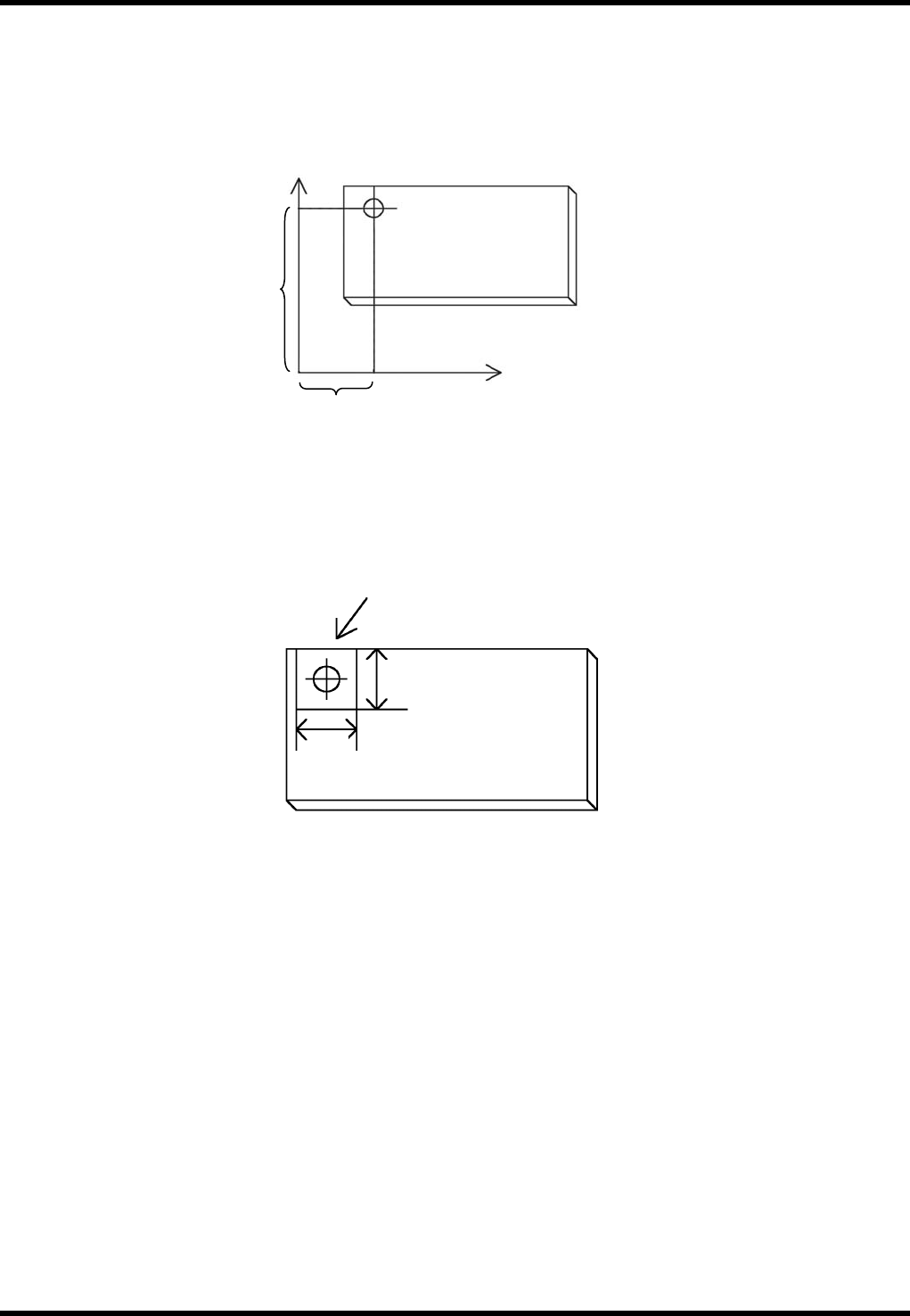

6.1.2 识别数据的编制
识别数据编制的步骤
1.
1. 确定基板上识别的孔的坐标。(离编制 NC 数据的原点的坐标)
2. 确定搜索区域尺寸。(确定尺寸，以使得与识别孔相邻的其它孔不进入搜索区域。)
=提示=
对识别座标指定任一孔作为基板的基准。
识别座标可以在基板上自由指定。
X
Y
参数: X
参数: Y
NC 数据的原点(0，0)
Y
X
搜索区域尺寸
AV131
编程手册
6.1 基板识别数据的设定项目
D79PCC-4X-010-B0
6.1-3
3. 为补偿基板的歪斜，用同样方法确定第 2 个孔。
=注意=
识别数据名称与 NC 数据名称相同 (不能改变)。
=提示=
尽管可以在基板上任意指定 2 个孔 (基准孔)的位置，但用以下方法，将 2 个孔设定在对角上，则可以提
高识别补正的效果。
第一孔
第二孔
AV131
编程手册
6.1 基板识别数据的设定项目
D79PCC-4X-010-B0
6.1-4
