6.2. 新基板识别数据的编制和编辑
D79PCC-4X-020-B0
6.2.1 基板识别数据的输入和编辑
可以进行基板识别数据的输入或示教。
基板识别数据编制的步骤

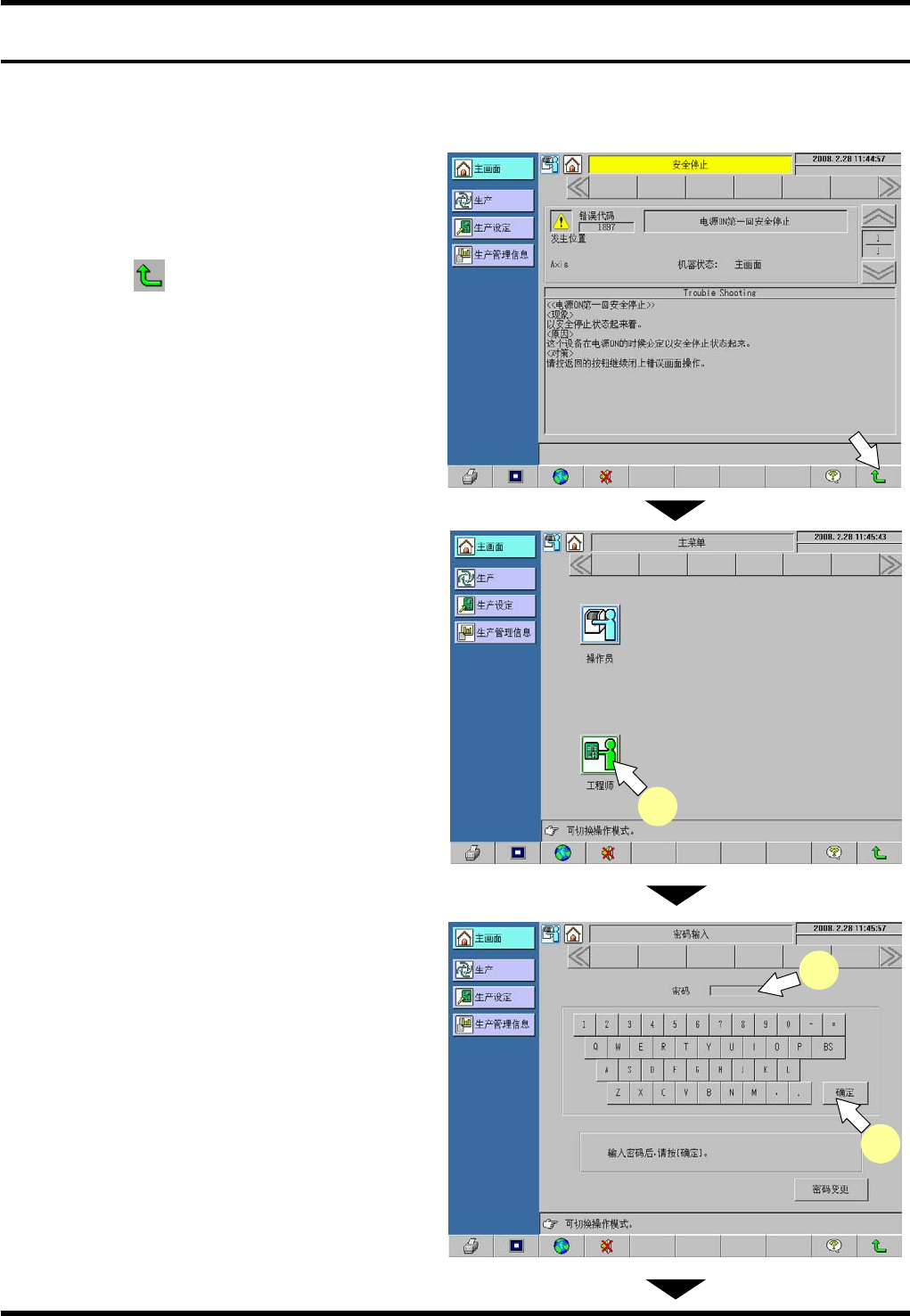

1. 接通电源。
成为 “电源 ON 第一回安全停止” 画面
按动
按钮，关闭 “电源 ON 第一回安全
停止” 画面。
(返回到 “主菜单” 画面)
2. 操作员级别的变更
变更为可对数据进行修正的操作员级别。
(1) 按 [工程师] 。
(2) 进入 “密码输入” 画面后，
输入密码。
(3) 按 [确定] 。
画面变更为 “工程师级别” 画面。
(1)
(3)
(2)
AV131
编程手册
6.2 新基板识别数据的编制和编辑
D79PCC-4X-020-B0
6.2-2
3. 调出 “数据修正” 画面
按 “主菜单” 画面的 [数据修正] 。

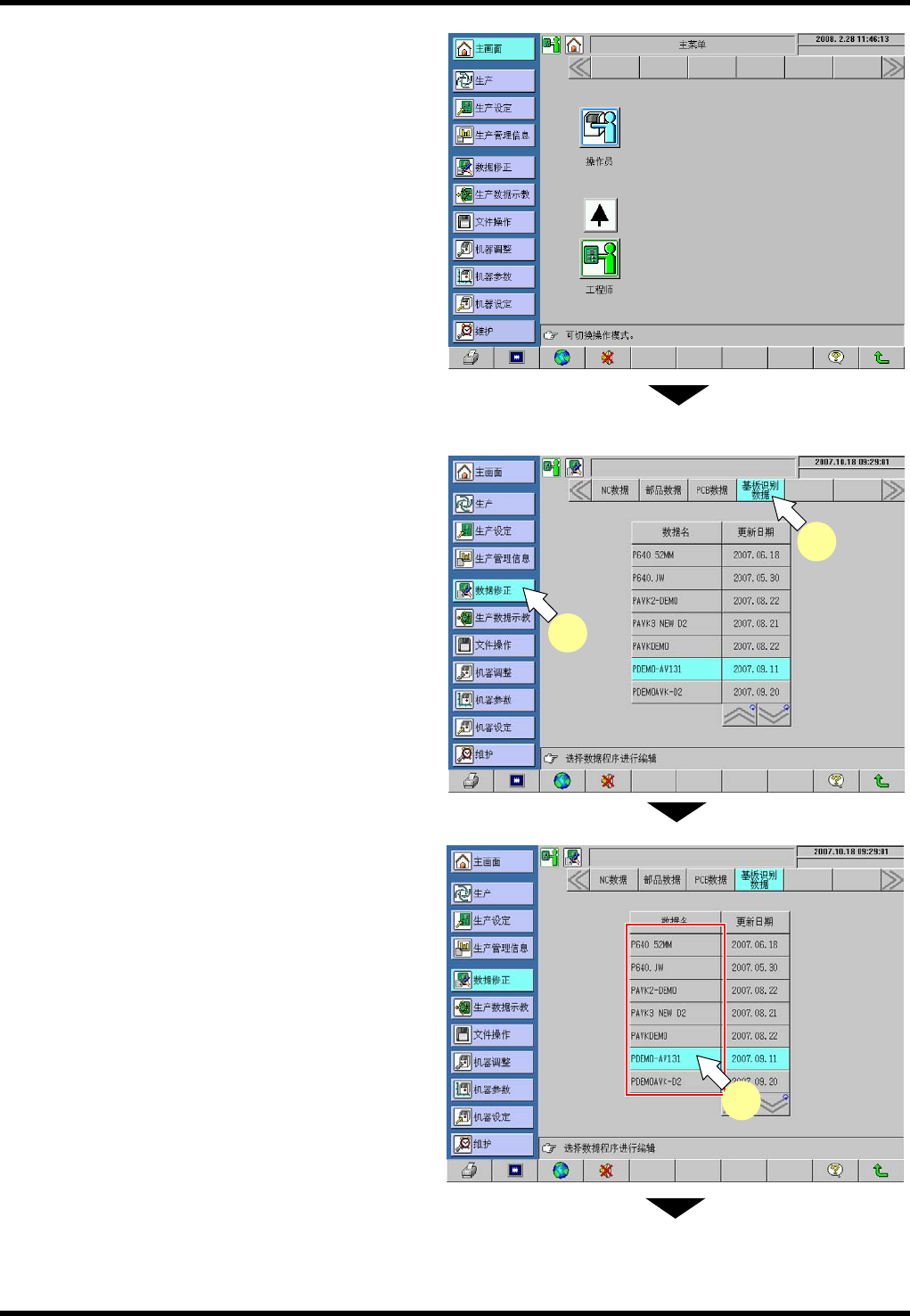

4. 基板识别数据的选择
按 [基板识别数据] 。
5. 基板识别数据的选择
选择要编辑的基板识别数据。
(数据名称与 NC 数据名称链接着。)
3
4
5
AV131
编程手册
6.2 新基板识别数据的编制和编辑
D79PCC-4X-020-B0
6.2-3
6. 选择基板识别数据的编辑
直接触击选择要编辑的项目，用数字键输入
数值。
7. 结束编辑
按动
(返回) ，显示对话框：数据被变
更，可以保存吗？
要反映编辑的内容请按 [是] ；
要废弃时请按 [否] ，继续编辑时请按
[取消] 。
