AV131
编程手册
6.2 新基板识别数据的编制和编辑
D79PCC-4X-020-B0
6.2-3

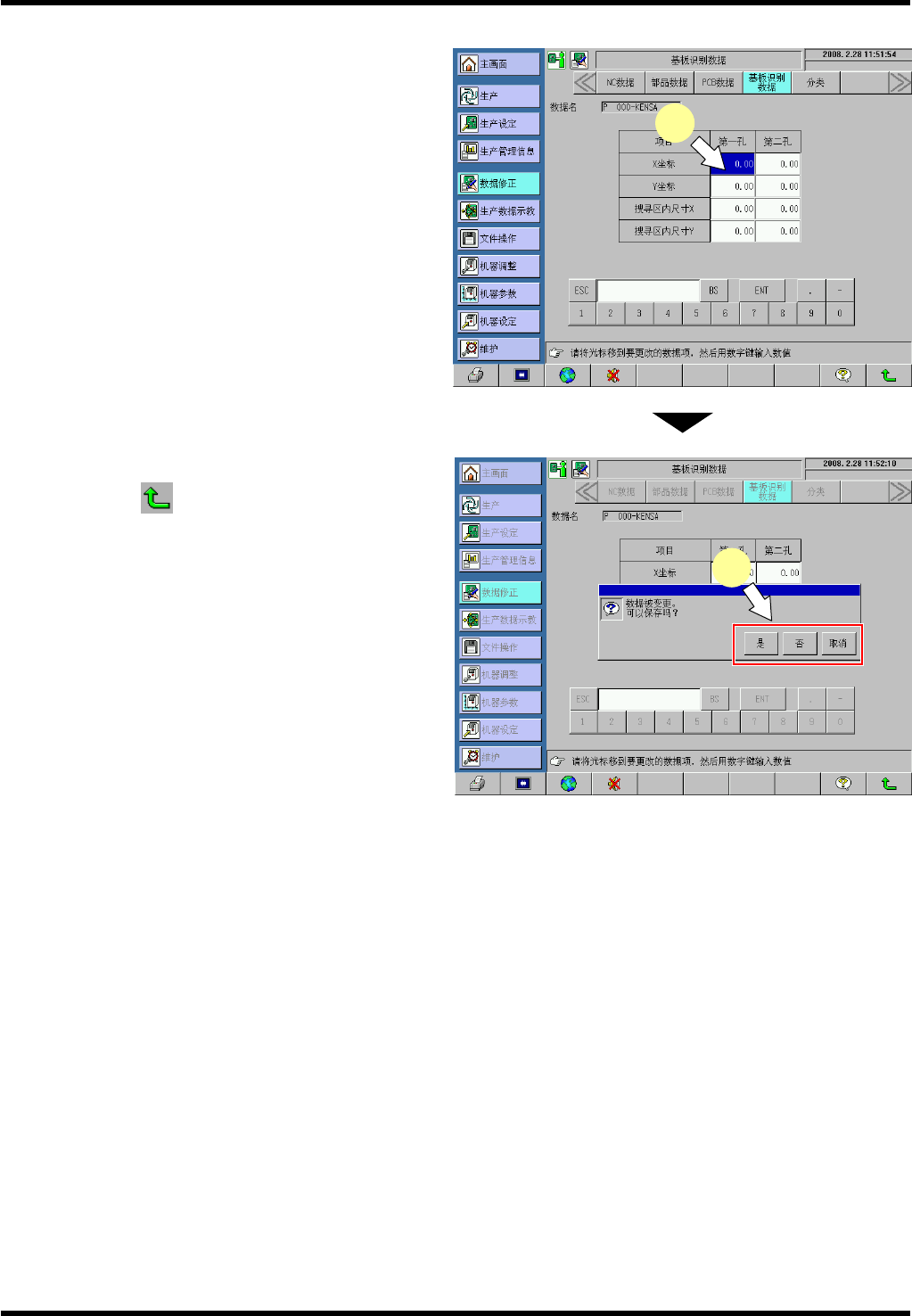

6. 选择基板识别数据的编辑
直接触击选择要编辑的项目，用数字键输入
数值。
7. 结束编辑
按动
(返回) ，显示对话框：数据被变
更，可以保存吗？
要反映编辑的内容请按 [是] ；
要废弃时请按 [否] ，继续编辑时请按
[取消] 。
6
7
AV131
编程手册
6.2 新基板识别数据的编制和编辑
D79PCC-4X-020-B0
6.2-4
6.2.2 基板识别数据的示教
对基板识别数据进行示教。
基板识别数据的示教步骤

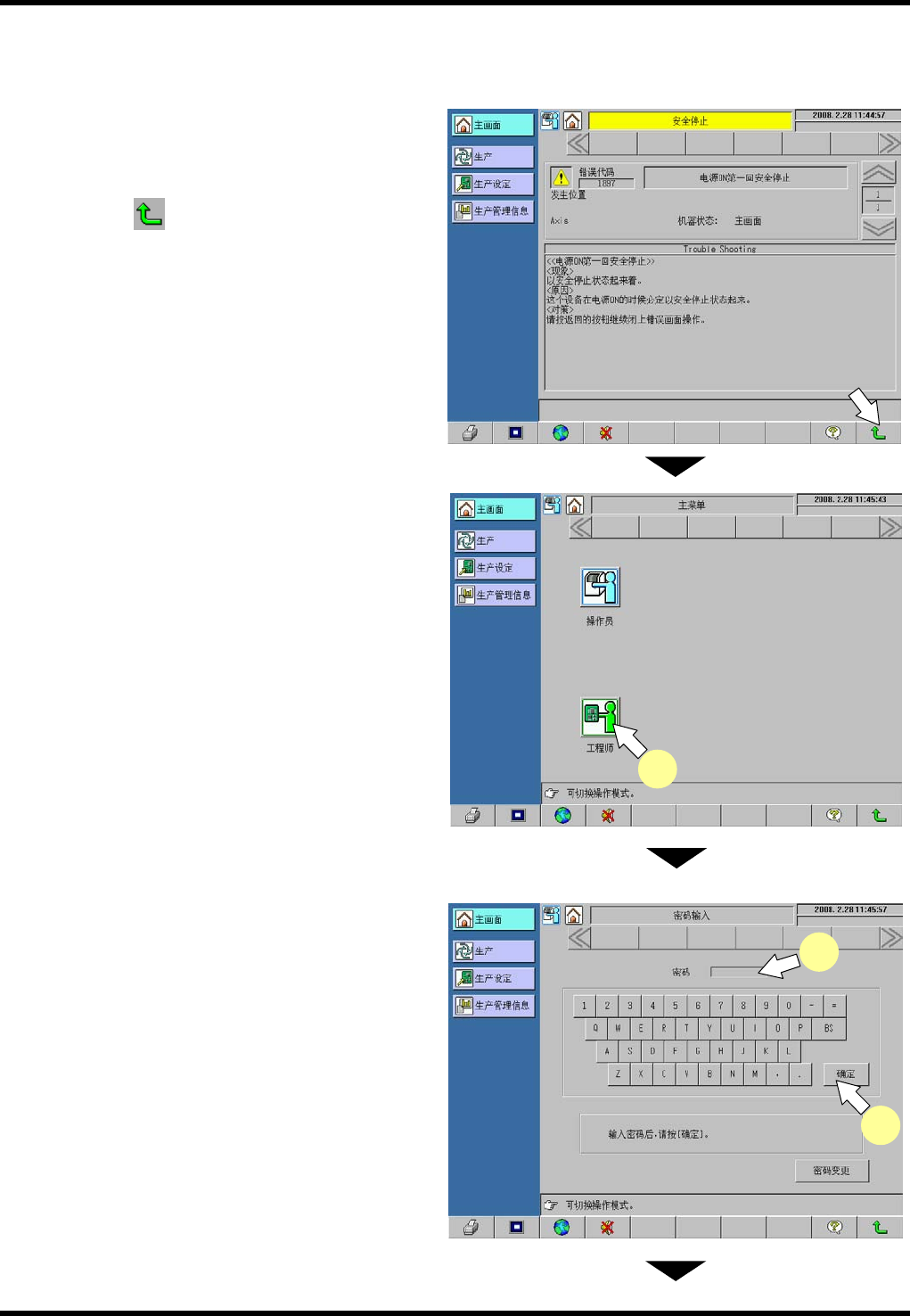

1. 接通电源。
进入 “电源 ON 第一回安全停止” 画面。
按动
按钮，关闭 “电源 ON 第一回安全
停止” 画面。
(返回到 “主菜单” 画面)
2. 操作员级别的变更
变更为可编制 NC 数据的工程师级别。
(1) 按 [工程师] 。
(2) 显示 “密码输入” 画面后，输入密码。
(3) 按动 [确定] 。
画面变更为 “工程师级别” 画面。
(1)
(3)
(2)
AV131
编程手册
6.2 新基板识别数据的编制和编辑
D79PCC-4X-020-B0
6.2-5

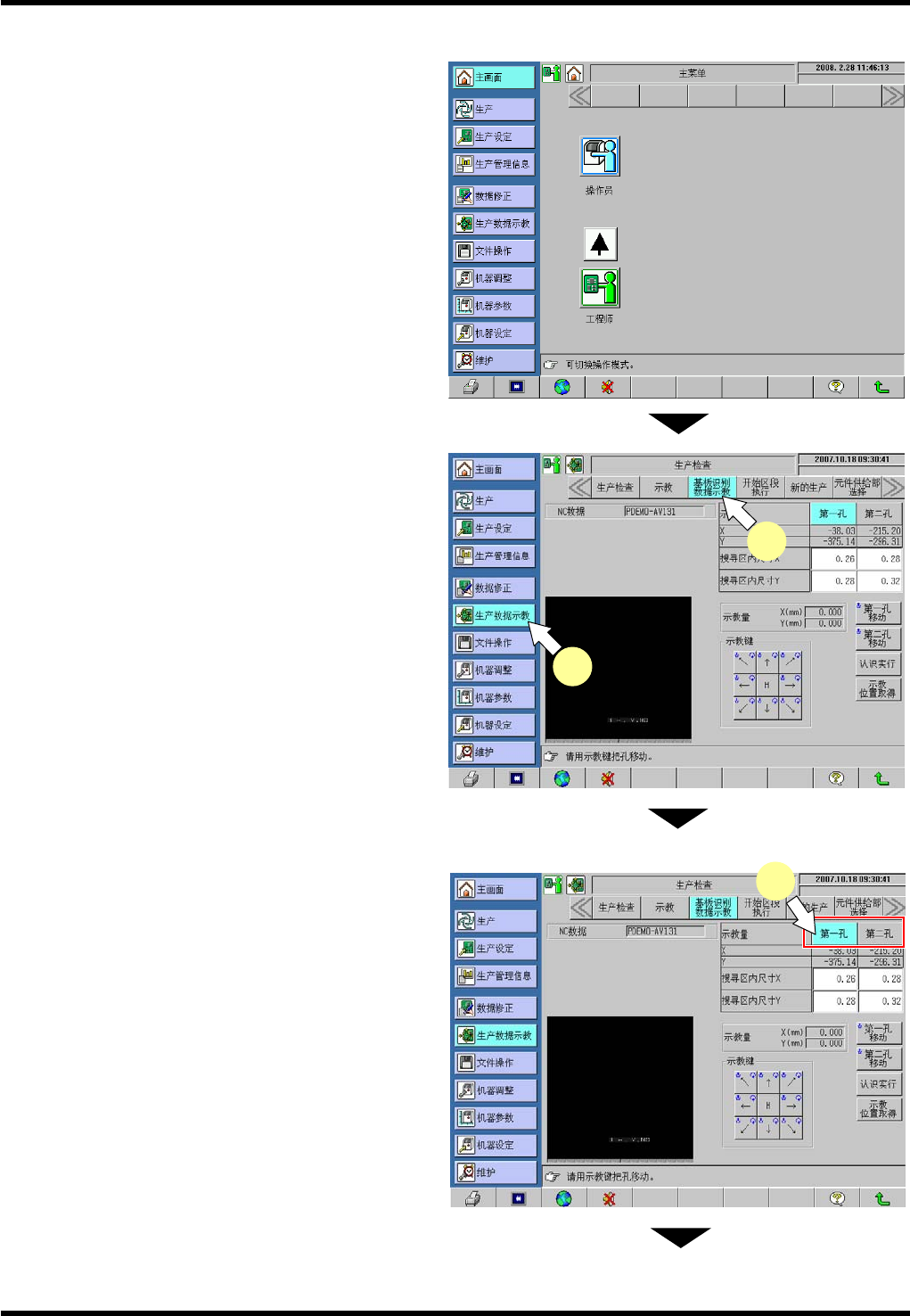

3. 调出 “生产数据示教” 画面
按动 “主菜单” 画面的 [生产数据示教] 。
4. 基板识别数据示教的选择
按 [基板识别数据示教] 。
5. 选择示教的孔
按下画面上的 [第一孔] 或 [第二孔] ，选 择
示教的孔。
5
4
3
