AV131
编程手册
6.2 新基板识别数据的编制和编辑
D79PCC-4X-020-B0
6.2-5
3. 调出 “生产数据示教” 画面
按动 “主菜单” 画面的 [生产数据示教] 。
4. 基板识别数据示教的选择
按 [基板识别数据示教] 。
5. 选择示教的孔
按下画面上的 [第一孔] 或 [第二孔] ，选 择
示教的孔。
5
4
3
AV131
编程手册
6.2 新基板识别数据的编制和编辑
D79PCC-4X-020-B0
6.2-6

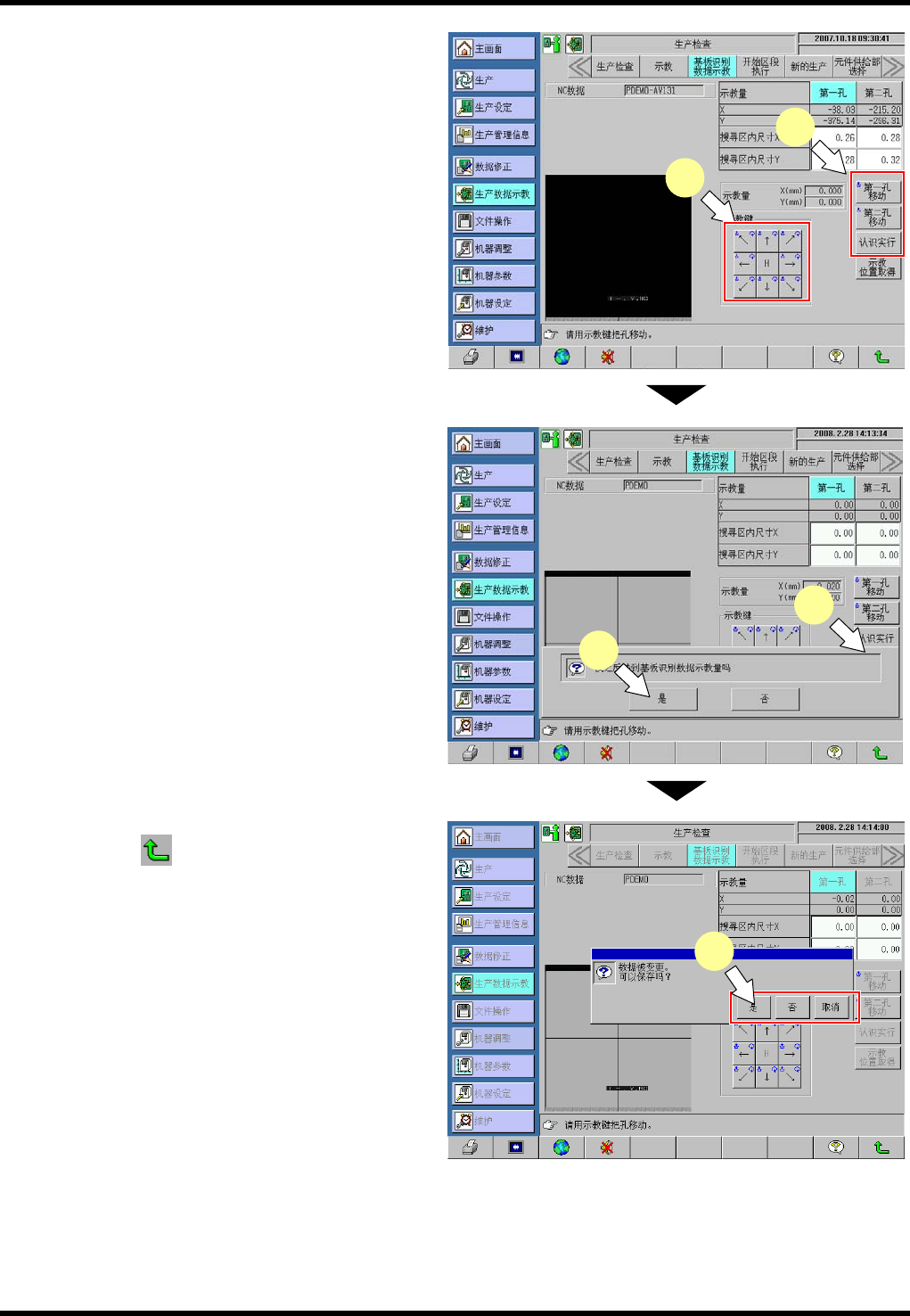

6. 示教
用示教键使 XY 工作台动作，进行孔示教。
可用 [第一孔移动] ，移动至基板识别数据所
指定的第一孔坐标。(用[第二孔移动] 与 [第
一孔移动] 同样地可移动至基板识别数据所
指定的第二孔坐标。)
用 [认识实行] 进行孔识别，并根据识别结果
使 XY 移动。
7. 示教的反映
(1) 要将步骤 6. 所示教的数据反映到基板
识别数据中时，请按 [示教位置取得] 。
(2) 显示是否使其反映的对话框后，如按
[是] ，就反映示教量。
8. 结束编辑
按动
(返回) ，显示确认对话框：数据
被变更，可以保存吗？
要反映示教内容时，请按 [是] ；
要废弃时请按 [否] ，要继续编辑时
请按 [取消] 。
6
6
8
(1)
(2)
AV131
编程手册
7. 数据检查步骤
D79PCC-4W-000-A0
7-1
7. 数据检查步骤
