AV131
编程手册
3.1 NC 数据的设定项目
D79PCC-43-070-B0
3.1-7
7. 确定供料器编号 (Z1～Z121) -(120 站设备) / (Z1～Z60 & Z121) - (60 站设备)。
Z No.:
以 Z 编号指定元件供给部的供料器的被安装位置。
确定在 6.中确定的各区段要插入怎样的元件 (使用哪个供料器)。
如在半自动的确认动作中执行 NC 程序数据，就会通过移动 Z 轴，使 Z 轴编号指定的供料器位置移
到转动夹的夹头位置。
通常情况下，Z 轴编号与 Z 编号相同。但是，当多原点设定数不为 1 时，Z 轴号要从指定的 Z 编号开
始计数，它即成为 1 号 Z 轴。
Z121 指定为插入跳线，不能指定为任何其它 Z 轴 (元件供料器)。这一指定在多原点情况下是无效的。

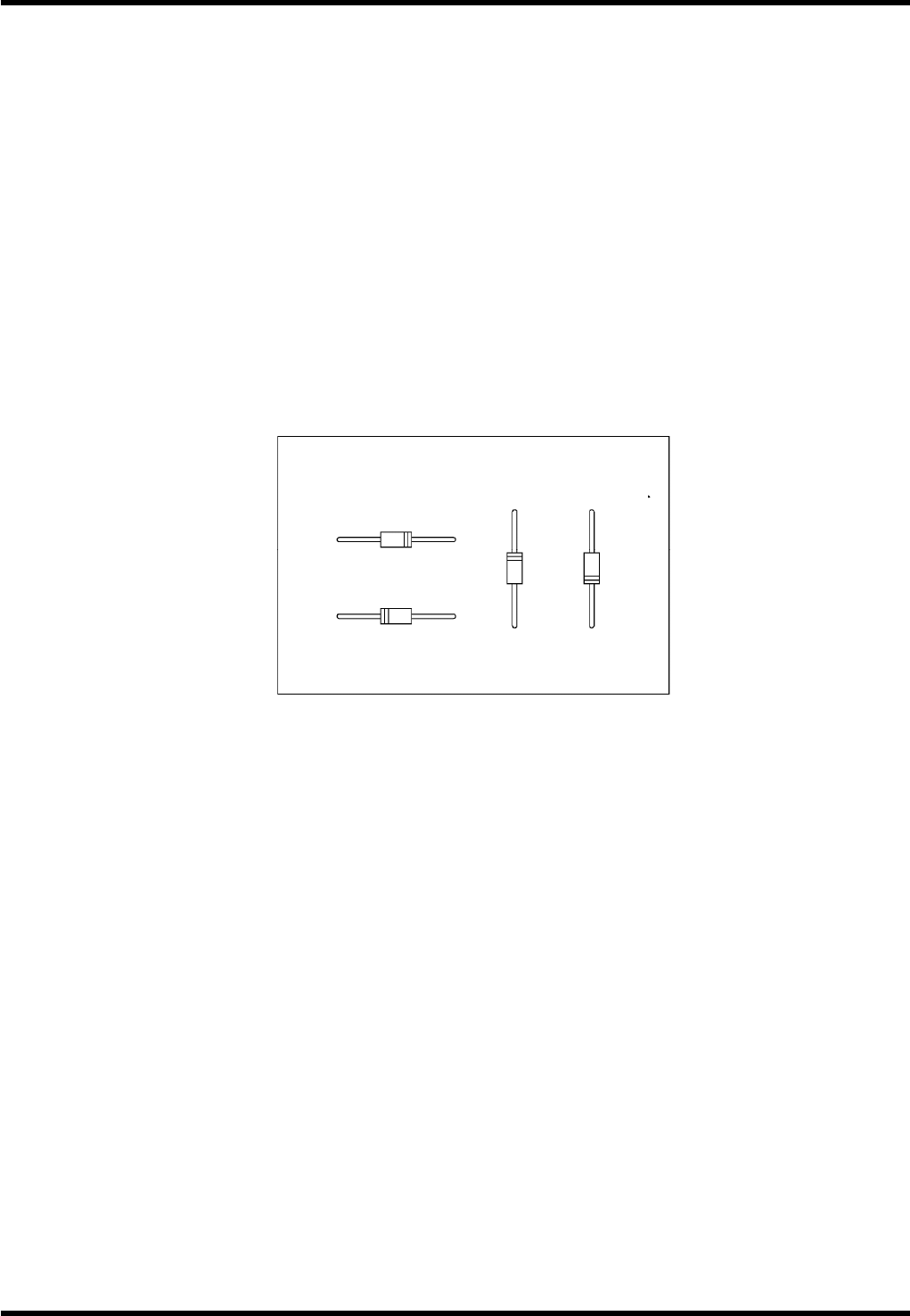

8. 确定插入角度 (0°=0，90°=1，180°=2，270°=3) 。
插入方向:
这是指元件插到基板上时的角度。
(正视)
180°插入
0°插入
90°
插入
270°
插入
AV131
编程手册
3.1 NC 数据的设定项目
D79PCC-43-070-B0
3.1-8

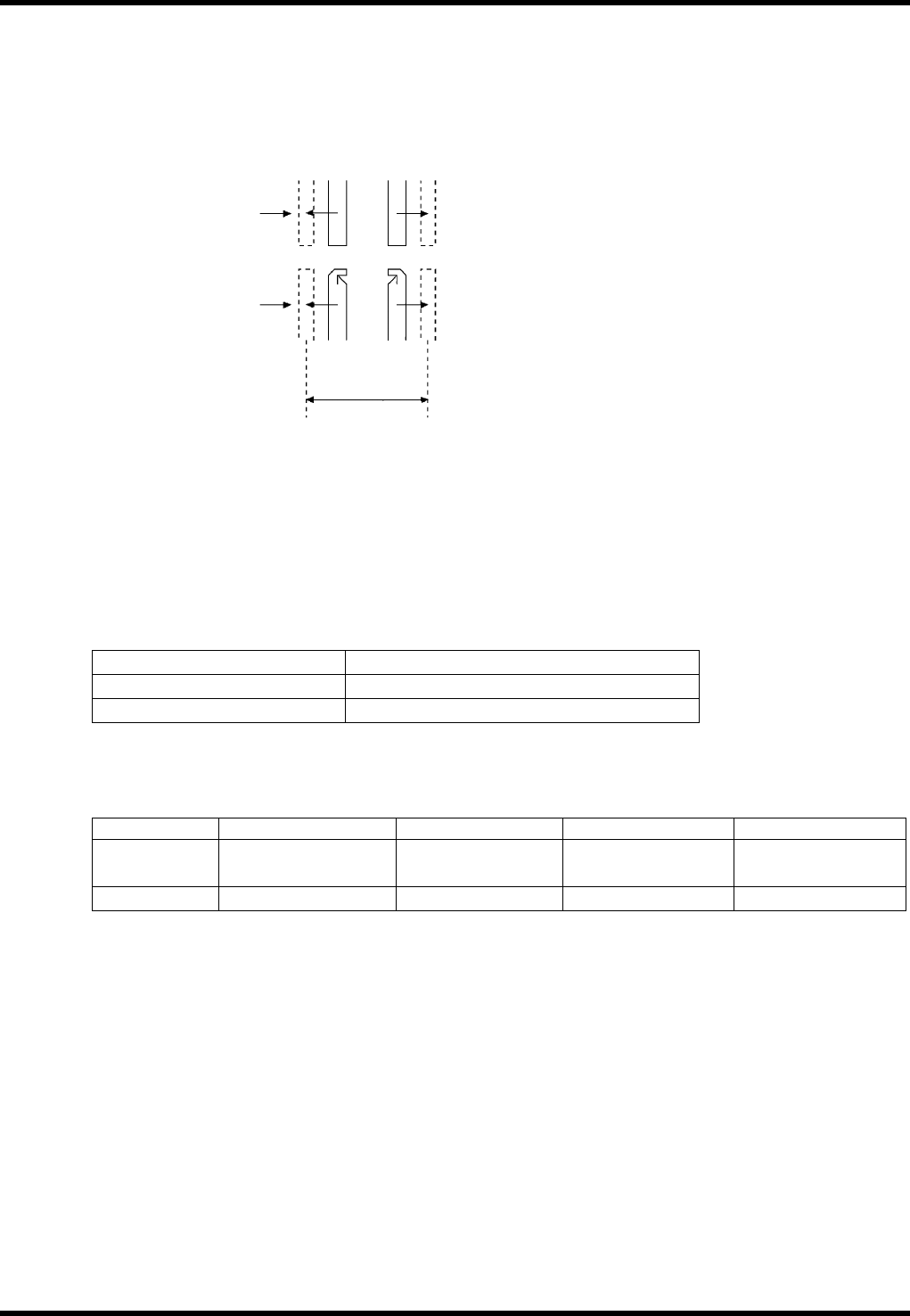

9. 确定插入跨距。
插入宽度:
指定切刀和砧座的插入跨距宽度。跳线的供料长度也由该值决定。
例：当插入跨距指定为 10.00 mm 时。
=提示=
当切刀和砧座位于原点时，它们的宽度为 5 mm。
10. 指定执行插入或禁止插入。
是否插入:
这是有关是否要插入元件的代码。
代码
0
执行插入
1
禁止插入
被指定为禁止插入的区段，虽然不执行插入，但对 XY 工作台的定位是被执行的。
例：在 N2 区段指定为禁止插入的场合。
N1 N2 N3 N4
插件头 空动作+空动作+
插入
停 空动作+空动作+
插入
插入
X-Y 工作台 N1 区段坐标 N2 区段坐标 N3 区段坐标 N4 区段坐标
カッター、アンビルともに原点では
5mm ピッチ挿入になっています。
したがって 10.000mm ピッチ移動すると
5mm だけカッター、アンビルが移動し、
10.00mm ピッチのジャンパが挿入できます。
切刀
砧座
10 mm 间距
当切刀和砧座都位于它的原点时，两者的宽度均
为 5 mm。若插入宽度设定为 10 mm，则切刀
和砧座应再移开 5 mm。
AV131
编程手册
3.1 NC 数据的设定项目
D79PCC-43-070-B0
3.1-9
11. 指定 S&R。
S&R:
步重复和图形区重复是专用参数，它指示机器在同一块线路板 (划分图形区的基板) 的其他部位重复某一
基本图形区的指令。
图形旋转插入角 (适用于终端座标) 也受以下代码的指令：
代码 含义
0
正常的 (无重复)
1
步重复 / 无旋转
2
图形区重复 / 无旋转
11
步重复 / 90°旋转
12
图形区重复 / 90°旋转
21
步重复 / 180°旋转
22
图形区重复 / 180°旋转
31
步重复 / 270°旋转
32
图形区重复 / 270°旋转
== 有关这些设定的细节，请参阅本节中 ‘划分图形区的基板 NC 数据生成’。
步重复：
在进行下一种元件插入前，在全部图形区插入同一种元件。
第三图形区
第四图形区
第
一
图
形区第二图形区
