AV131
编程手册
3.1 NC 数据的设定项目
D79PCC-43-070-B0
3.1-10

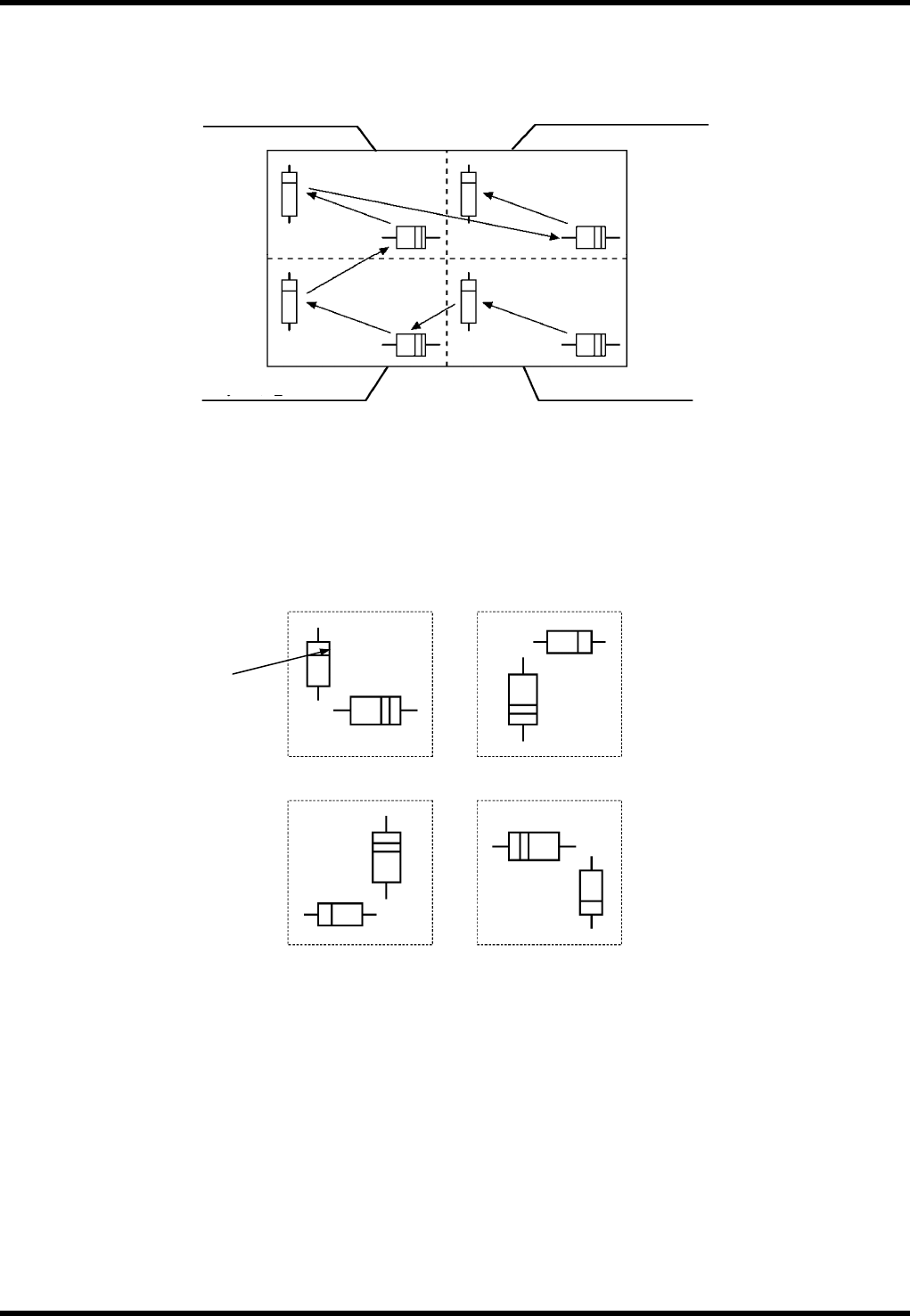

图形区重复：
在进行下一个图形区插入前，所有的元件都插在一个图形区内。
=提示=
对于步重复和图形区重复，第一图形区的补偿值 (X，Y 位置) 始终为 (0，0)。
图形旋转插入：
图形插入时按顺时针方向旋转，首个插入图形取为基准。
第一次插入图形的第一个插入点被认为是基准点。该基准点不能删除或跳过，若该基准点被删除或跳过，
那么下一个新的基准点的 NC 示教必须将该点登记为新的基准点，否则将会导致不正确的 XY 坐标插入。
=注意=
但是，若基准点插入被暂时阻止，则没有插入指令 (代码 NO INS) 可用。这样，就不会发生不正确的 XY
坐标插入，从而不需要新基准点的 NC 示教。
第四图形区
第三图形区
第一图形区
第
二
图
形区
基准点
0° (基准)
90°
270°
180°
AV131
编程手册
3.1 NC 数据的设定项目
D79PCC-43-070-B0
3.1-11
12. 输入跳越区段。
跳越区段:
是对 NC 数据中的特定区段不执行的代码。
通常指定为 0，将数据输入到不执行的区段。
代码 意义
0
执行的区段。
7
对指定的区段绝对不执行。
1 ~ 6
8、9
是识别跳越的区段的代码。在品种切换中指定代码后，该区段不执行，但只要在品
种切换中没有指定，就会执行。

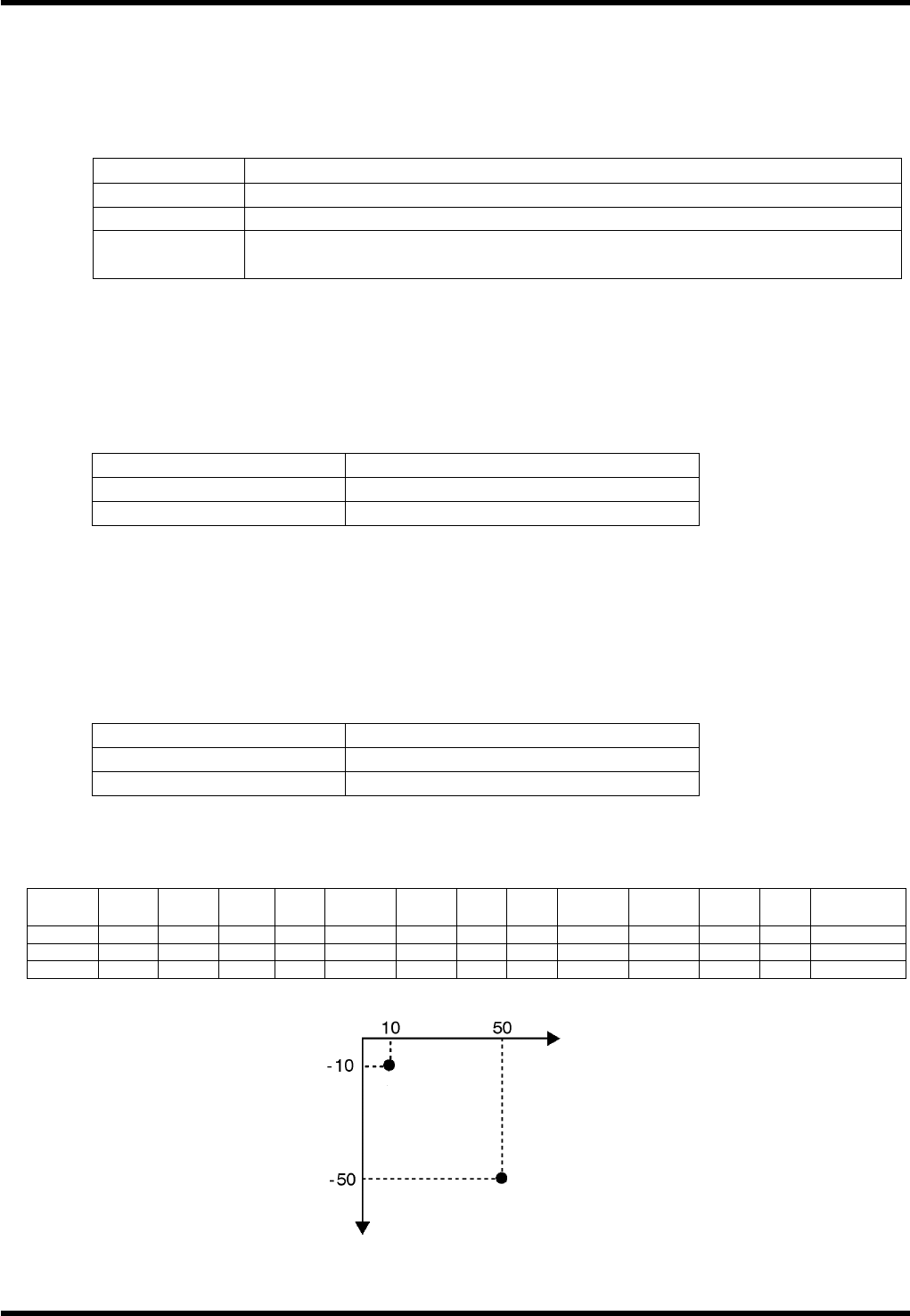

13. 指定任意孔补正。
识别:
对是否进行任意孔补正 (该区段的补正) 进行指定的代码。
代码 含义
0
无任意孔识别
1
有任意孔识别
14. 指定不良标记 (选购)。
不良标记:
当要取消在基板上插入元件时，或要用不良标记检测传感器检测线路板图形区上的不良标记时，应设定不
良标记代码。
代码 含义
0
无不良标记识别
1
有不良标记识别
例 1：常规 NC 数据时，在第一区段指定不良标记。
区段
No.
X
(ABS)
Y
(ABS)
Z No.
插入
方向
插入
宽度
节拍
是否
插入
S&R
跳越
区段
识别
不良
标记
FIX 说明
1 10 -10 1 0 0 0 0 0 0 0 0 0
2 50 -50 1 1 5.08 0 0 0 0 0 0 0
不良标记
第一插入点
AV131
编程手册
3.1 NC 数据的设定项目
D79PCC-43-070-B0
3.1-12

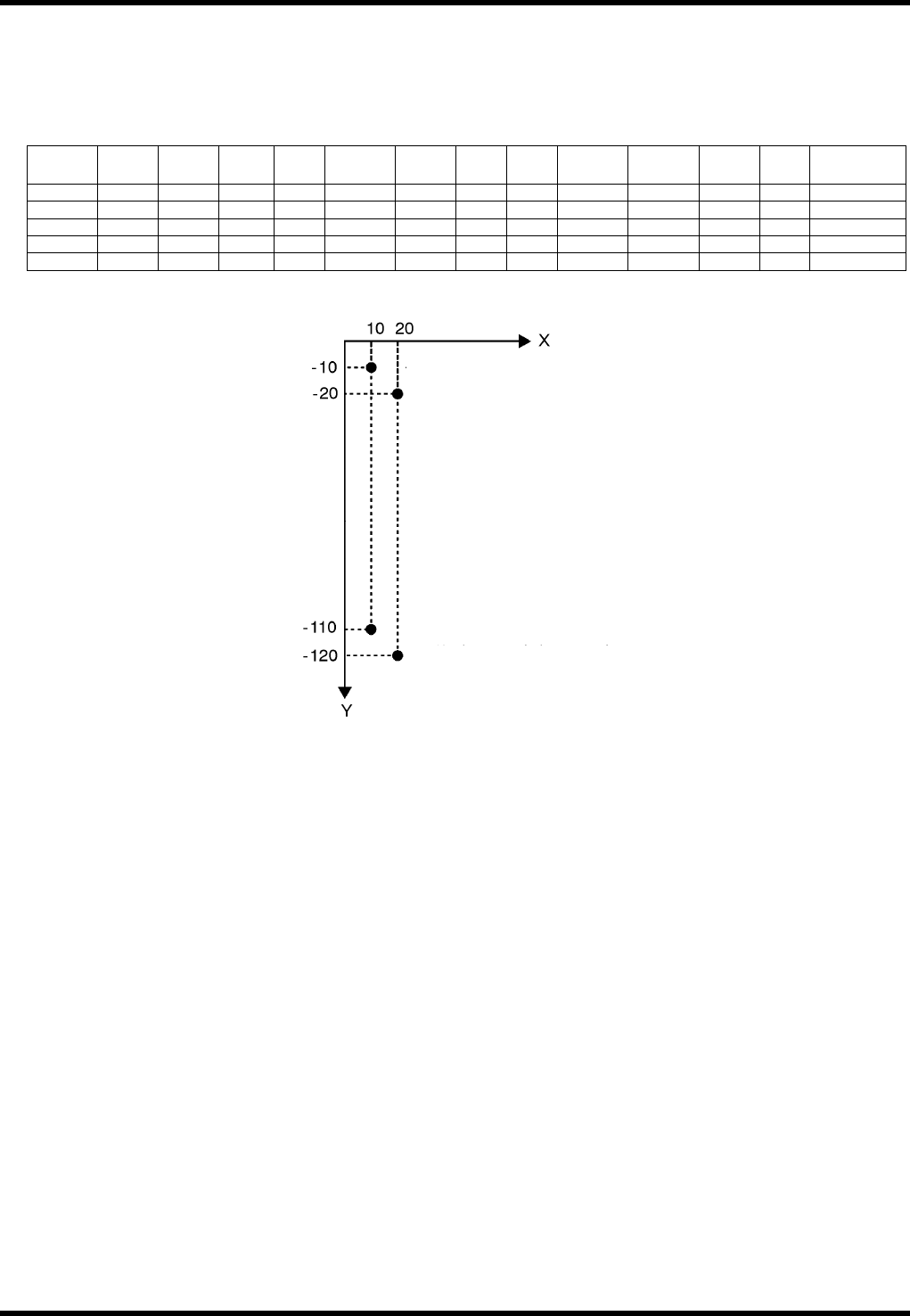

如果在位置 (10，-10) 处有一个不良标记，就会取消那块基板上的元件插入。
如果不存在不良标记，就会在基板上进行元件插入。
例 2：在指定为步重复的区段之后的那个区段，指定不良标记
区段
No.
X
(ABS)
Y
(ABS)
Z No.
插入
方向
插入
宽度
节拍
是否
插入
S&R
跳越
区段
识别
不良
标记
FIX 说明
1 0 0 1 0 0 0 0 2 0 0 0 0
2 0 -100 1 0 0 0 0 2 0 0 0 0
3 10 -10 1 0 0 0 0 0 0 0 1 0
4 20 -20 1 1 5.08 0 0 0 0 0 0 0
如果在位置 (10，-10) 处有一个不良标记，图形区 1 的元件插入就会被取消。
如果在位置 (10，-110) 处有一个不良标记，图形区 2 的元件插入就会被取消。
不良标记(图形区 1)
不良标记 (图形区 2)
第一插入点 (图形区 1)
第一插入点 (图形区 2)
