12. 输入跳越区段。
跳越区段:
是对 NC 数据中的特定区段不执行的代码。
通常指定为 0，将数据输入到不执行的区段。
代码 意义
0
执行的区段。
7
对指定的区段绝对不执行。
1 ~ 6
8、9
是识别跳越的区段的代码。在品种切换中指定代码后，该区段不执行，但只要在品
种切换中没有指定，就会执行。
13. 指定任意孔补正。
识别:
对是否进行任意孔补正 (该区段的补正) 进行指定的代码。
代码 含义
0
无任意孔识别
1
有任意孔识别
14. 指定不良标记 (选购)。
不良标记:
当要取消在基板上插入元件时，或要用不良标记检测传感器检测线路板图形区上的不良标记时，应设定不
良标记代码。
代码 含义
0
无不良标记识别
1
有不良标记识别
例 1：常规 NC 数据时，在第一区段指定不良标记。
区段
No.
X
(ABS)
Y
(ABS)
Z No.
插入
方向
插入
宽度
节拍
是否
插入
S&R
跳越
区段
识别
不良
标记
FIX 说明
1 10 -10 1 0 0 0 0 0 0 0 0 0
2 50 -50 1 1 5.08 0 0 0 0 0 0 0
不良标记
第一插入点
AV131
编程手册
3.1 NC 数据的设定项目
D79PCC-43-070-B0
3.1-12
如果在位置 (10，-10) 处有一个不良标记，就会取消那块基板上的元件插入。
如果不存在不良标记，就会在基板上进行元件插入。
例 2：在指定为步重复的区段之后的那个区段，指定不良标记
区段
No.
X
(ABS)
Y
(ABS)
Z No.
插入
方向
插入
宽度
节拍
是否
插入
S&R
跳越
区段
识别
不良
标记
FIX 说明
1 0 0 1 0 0 0 0 2 0 0 0 0
2 0 -100 1 0 0 0 0 2 0 0 0 0
3 10 -10 1 0 0 0 0 0 0 0 1 0
4 20 -20 1 1 5.08 0 0 0 0 0 0 0
如果在位置 (10，-10) 处有一个不良标记，图形区 1 的元件插入就会被取消。
如果在位置 (10，-110) 处有一个不良标记，图形区 2 的元件插入就会被取消。
不良标记(图形区 1)
不良标记 (图形区 2)
第一插入点 (图形区 1)
第一插入点 (图形区 2)
AV131
编程手册
3.1 NC 数据的设定项目
D79PCC-43-070-B0
3.1-13

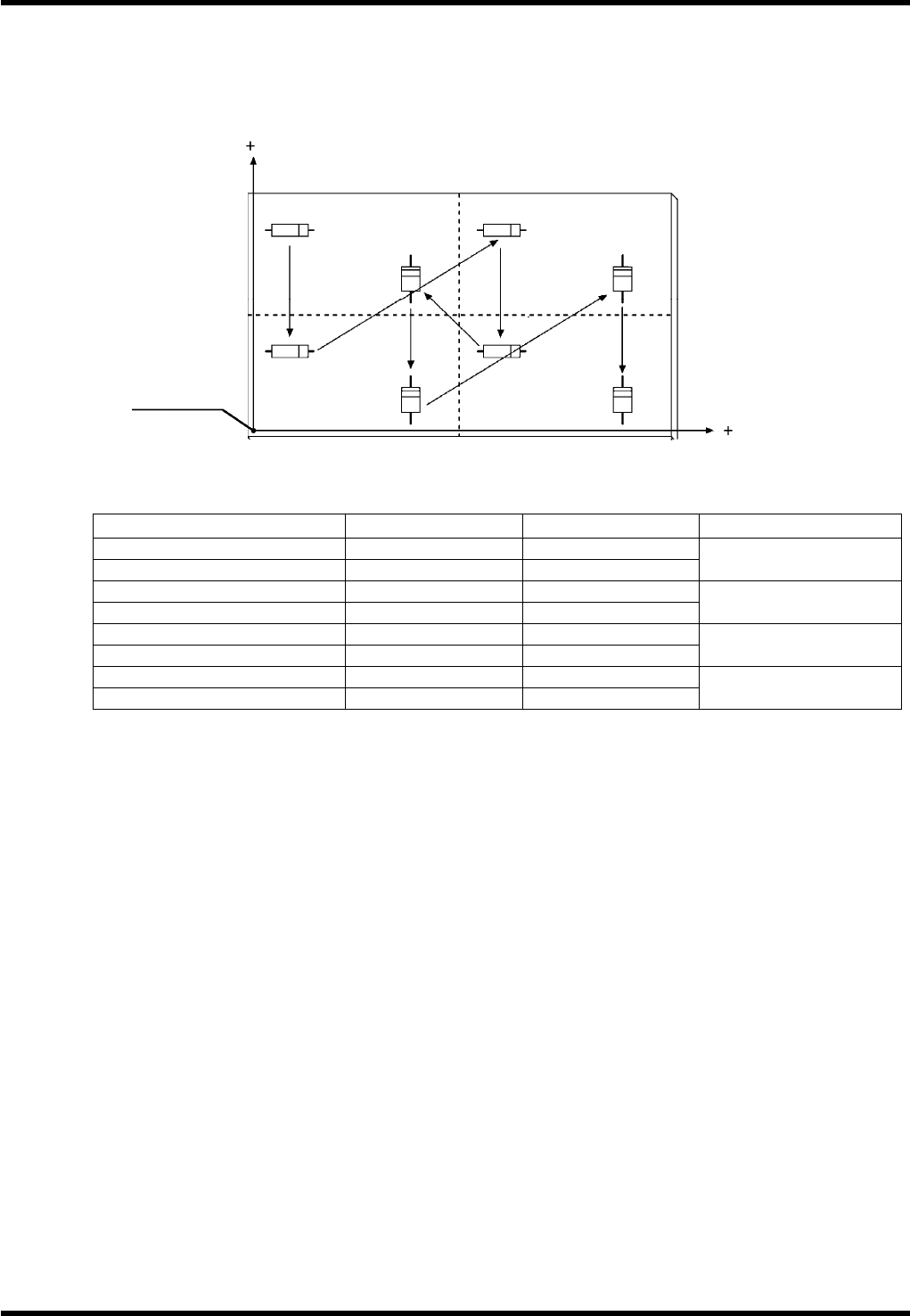

3.1.4 划分图形区的基板 NC 数据的生成
步重复
例：在进行下一种元件插入之前，在全部 4 个图形区插入同一种元件的顺序。
位置 编号 角度 图形区
A (Xa=10, Ya=90) 1 0°
B (Xb=40, Yb=60) 2 90°
图形区 1
C (Xc=10, Yc=40) 1 0°
D (Xd=40, Yd=10) 2 90°
图形区 2
E (Xe=60, Ye=90) 1 0°
F (Xf=90, Yf=60) 2 90°
图形区 3
G (Xg=60, Yg=40) 1 0°
H (Xh=90, Yh=10) 2 90°
图形区 4
=提示=
第一次的插入图形被认为是基准图形。
第一次插入图形的第一个插入点也被认为是基准点。该基准图形或基准点不能删除或跳过，否则将会导致
不正确的 XY 坐标插入。
下一次新的基准图形或点的 NC 示教必须将该图形或点登记为新的基准。
图形区 1 图形区 3
图形区 2
图形区 4
基板原点
X 轴
Y
轴
A
B
C
D
E
F
G
H
