AV131
编程手册
3.1 NC 数据的设定项目
D79PCC-43-070-B0
3.1-12
如果在位置 (10，-10) 处有一个不良标记，就会取消那块基板上的元件插入。
如果不存在不良标记，就会在基板上进行元件插入。
例 2：在指定为步重复的区段之后的那个区段，指定不良标记
区段
No.
X
(ABS)
Y
(ABS)
Z No.
插入
方向
插入
宽度
节拍
是否
插入
S&R
跳越
区段
识别
不良
标记
FIX 说明
1 0 0 1 0 0 0 0 2 0 0 0 0
2 0 -100 1 0 0 0 0 2 0 0 0 0
3 10 -10 1 0 0 0 0 0 0 0 1 0
4 20 -20 1 1 5.08 0 0 0 0 0 0 0
如果在位置 (10，-10) 处有一个不良标记，图形区 1 的元件插入就会被取消。
如果在位置 (10，-110) 处有一个不良标记，图形区 2 的元件插入就会被取消。
不良标记(图形区 1)
不良标记 (图形区 2)
第一插入点 (图形区 1)
第一插入点 (图形区 2)
AV131
编程手册
3.1 NC 数据的设定项目
D79PCC-43-070-B0
3.1-13
3.1.4 划分图形区的基板 NC 数据的生成
步重复
例：在进行下一种元件插入之前，在全部 4 个图形区插入同一种元件的顺序。
位置 编号 角度 图形区
A (Xa=10, Ya=90) 1 0°
B (Xb=40, Yb=60) 2 90°
图形区 1
C (Xc=10, Yc=40) 1 0°
D (Xd=40, Yd=10) 2 90°
图形区 2
E (Xe=60, Ye=90) 1 0°
F (Xf=90, Yf=60) 2 90°
图形区 3
G (Xg=60, Yg=40) 1 0°
H (Xh=90, Yh=10) 2 90°
图形区 4
=提示=
第一次的插入图形被认为是基准图形。
第一次插入图形的第一个插入点也被认为是基准点。该基准图形或基准点不能删除或跳过，否则将会导致
不正确的 XY 坐标插入。
下一次新的基准图形或点的 NC 示教必须将该图形或点登记为新的基准。
图形区 1 图形区 3
图形区 2
图形区 4
基板原点
X 轴
Y
轴
A
B
C
D
E
F
G
H
AV131
编程手册
3.1 NC 数据的设定项目
D79PCC-43-070-B0
3.1-14
2.

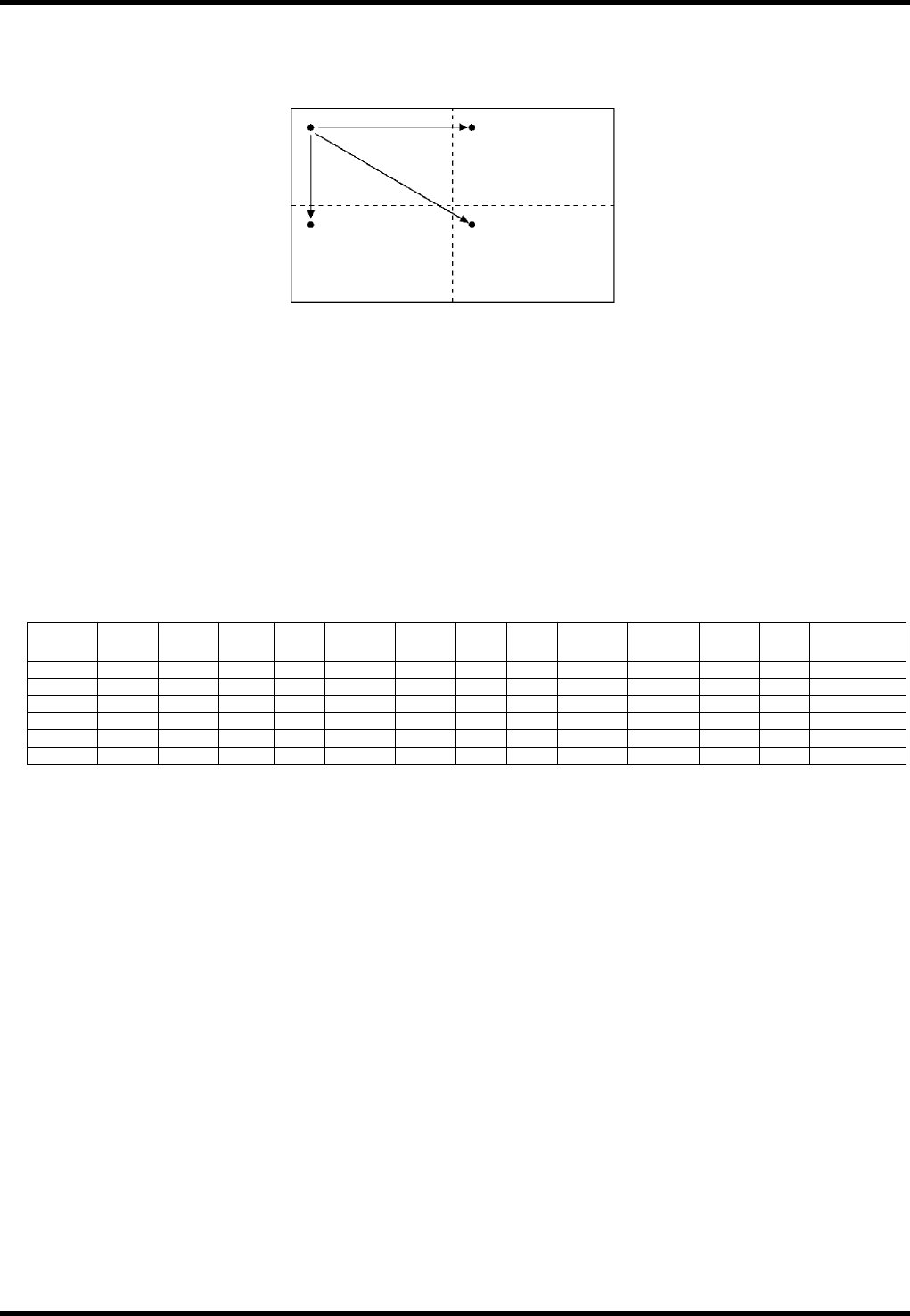

1. 从图形区 1 开始确定各图形区的补偿值。(基准图形)
图形区 1 (0, 0)
图形区 2 (0, -50)
图形区 3 (50, 0)
图形区 4 (50, -50)
(1) 将求出的偏移量数据输入到 1～4 区段的 X Y 坐标中。
(2) 将区段 No.1～4 的重复指定指定为 1 (步重复)。
2. 输入图形区 1 中 A 点和 B 点的 X 和 Y 座标。
(1) 将图形 1 中 A 点、B 点的数据输入到区段 No.5 ~ 6。
(2) 图形 2 以后的坐标数据，因为区段 No.2～4 中会被输入偏移量数据，所以没有必要输入。
区段
No.
X
(ABS)
Y
(ABS)
Z No.
插入
方向
插入
宽度
节拍
是否
插入
S&R
跳越
区段
识别
不良
标记
FIX 说明
1 0 0 1 0 0 0 0 1 0 0 0 0
2 0 -50 1 0 0 0 0 1 0 0 0 0
3 50 0 1 0 0 0 0 1 0 0 1 0
4 50 -50 1 0 0 0 0 1 0 0 0 0
5 10 90 1 0 5.08 0 0 0 0 0 0 0
6 40 60 1 1 5.08 0 0 0 0 0 0 0
=提示=
第一次的插入图形被认为是基准图形。
第一次插入图形的第一个插入点也被认为是基准点。该基准图形或基准点不能删除或跳过，否则将会导致
不正确的 XY 坐标插入。
下一次新的基准图形或点的 NC 示教必须将该图形或点登记为新的基准。
A (0, 0)
E (50, 0)
C (0, -50) G (50, -50)
