AV131
编程手册
3.1 NC 数据的设定项目
D79PCC-43-070-B0
3.1-17
图形区重复
例：在进行 4 图形区基板下一个图形区元件插入前，在一个图形区插入所有元件的顺序。
位置 编号 角度 图形区
A (Xa=10 , Ya=90) 1 0°
B (Xb=40 , Yb=60) 2 90°
图形区 1
C (Xc=10 , Yc=40) 1 0°
D (Xd=40 , Yd=10) 2 90°
图形区 2
E (Xe=60 , Ye=90) 1 0°
F (Xf=90 , Yf=60) 2 90°
图形区 3
G (Xg=60 , Yg=40) 1 0°
H (Xh=90 , Yh=10) 2 90°
图形区 4
图形区 1 图形区 3
图形区 2 图形区 4
X 轴
基板原点
Y
轴
A
B
C
D
E
F
G
H
AV131
编程手册
3.1 NC 数据的设定项目
D79PCC-43-070-B0
3.1-18

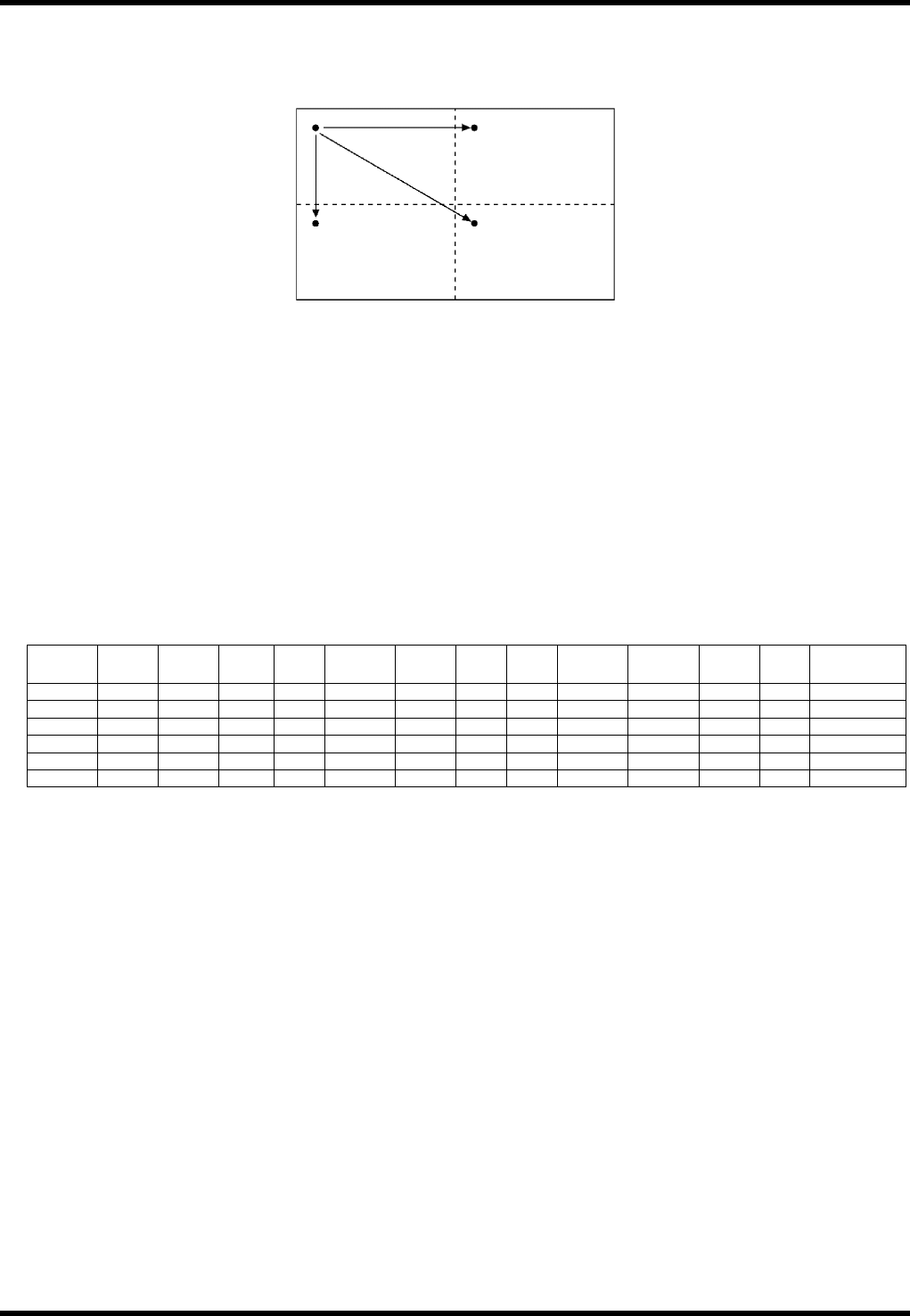

4.
1. 从图形区 1 开始确定各图形区的补偿值。
图形区 1 (0, 0)
图形区 2 (0, -50)
图形区 3 (50, 0)
图形区 4 (50, -50)
(1) 将求出的偏移量数据输入到 1 ~ 4 区段的 XY 坐标中。
(2) 将 1 ~ 4 区段的重复指定指定为 2 (图形重复)。
2. 输入图形区 1 中 A 点和 B 点的 X 和 Y 座标。
(1) 将图形 1 中 A 点、B 点的数据输入到 5 ~ 6 区段中。
(2) 图形 2 以后的坐标数据，因为区段 No.2 ~ 4 中会被输入偏移量数据，所以没有必要输入。
区段
No.
X
(ABS)
Y
(ABS)
Z No.
插入
方向
插入
宽度
节拍
是否
插入
S&R
跳越
区段
识别
不良
标记
FIX 说明
1 0 0 1 0 0 0 0 2 0 0 0 0
2 5 -50 1 0 0 0 0 2 0 0 0 0
3 80 0 1 0 0 0 0 2 0 0 1 0
4 55 -50 1 0 0 0 0 2 0 0 0 0
5 10 90 1 0 5.08 0 0 0 0 0 0 0
6 40 60 2 1 5.08 0 0 0 0 0 0 0
A (0, 0) E (50, 0)
C (0, -50)
G (50, -50)
AV131
编程手册
3.2 新 NC 数据的编制和编辑
D79PCC-43-080-B0
3.2-1
3.2. 新 NC 数据的编制和编辑
D79PCC-43-080-B0
3.2.1 NC 数据的编制
本节以新编制 NC 数据为前提，对于 NC 数据的输入，按照其输入步骤的顺序进行说明。请准备好编制好的 NC
数据单。
主要步骤
接通电源 (“主画面”)
操作级别的变更
调出 “数据修正菜单” 画面
选择 NC 数据
调出 “NC 数据输入” 画面
输入数据补偿值
输入多原点
区段的插入
输入各参数项的数据
结束 NC 数据输入
1
2
3
4
5
6
7
8
9
10
