AV131
编程手册
3.2 新 NC 数据的编制和编辑
D79PCC-43-080-B0
3.2-4

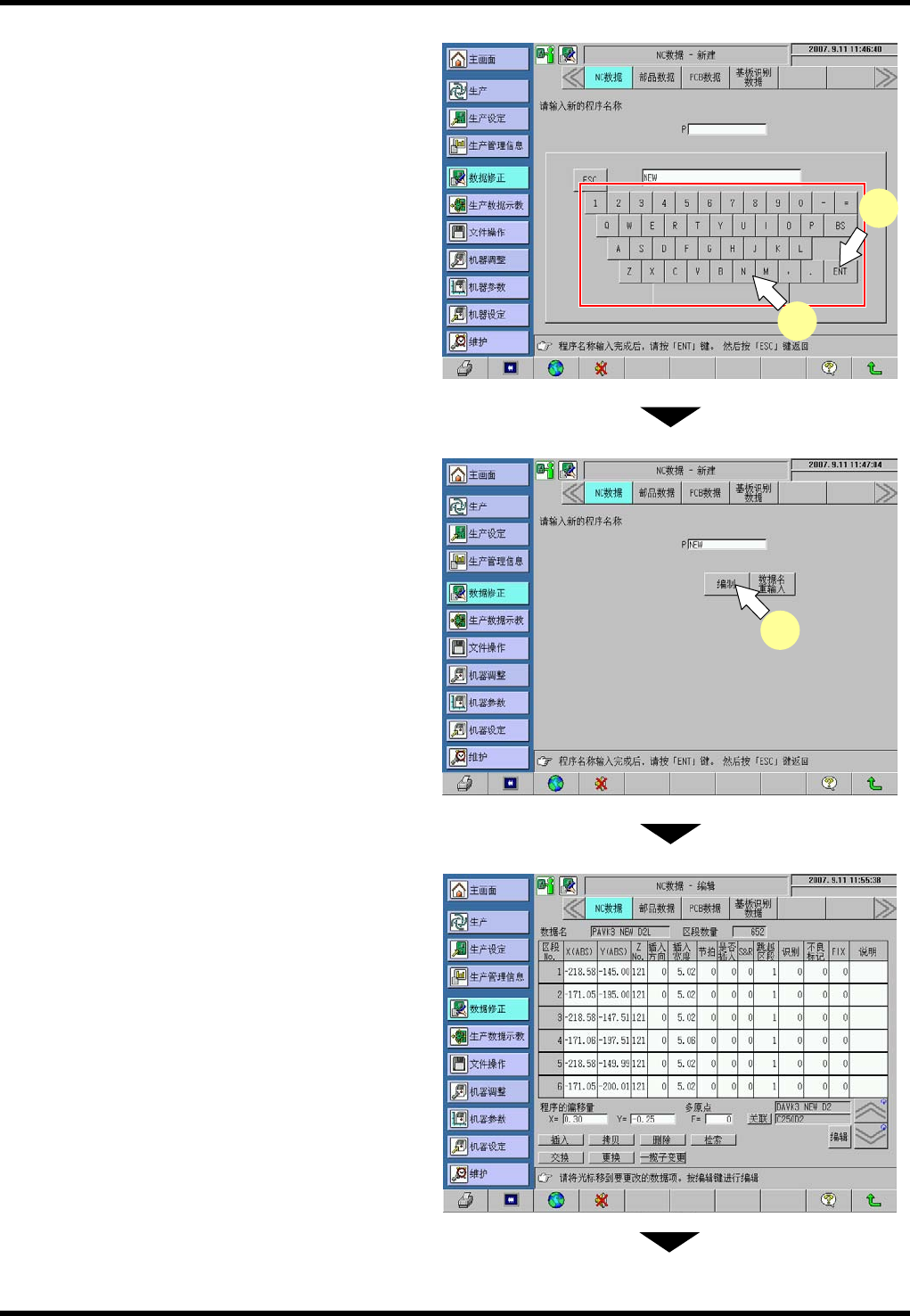

6. 输入 NC 数据名
输入 NC 数据名。
例：输入“NEW” 之后，按 [ENT] 确定。
=提示=
自动关闭键盘输入窗口。
7. 调出 “NC数据的输入” 画面
按 [编制] ，进入“NC 数据的输入”画面。
=提示=
要变更数据名时按动 [数据名重输入] 按
钮。
8. 调出 “NC数据的参照 / 输入” 画面
如果在步骤 5.选择了现存的 NC 数据
则成为 “NC 数据的参照 / 输入” 画面。
=提示=
如果新建了 NC 数据，则仅仅用默认值编制
1 个区段的 NC 数据。
6
6
7
AV131
编程手册
3.2 新 NC 数据的编制和编辑
D79PCC-43-080-B0
3.2-5
9. 输入数据补偿值
输入数据补偿值。
按 X 轴、Y 轴的顺序输入偏移量。
(1) 按 X 轴的输入栏 (Y 轴时、按 Y 轴的输
入栏)。
(2) 按下 [编辑] 。
显示数字键窗口。
(3) 按动按钮、输入偏移量数值。
(4) 按 [ENT] 进行登录。
(5) 输入结束时，按 [ESC] ，关闭数值输
入窗口。
Y轴的输入，请按 X轴的步骤、进行 (1) ~ (4)
项的操作。
10. 输入多原点
输入多原点。
(1) 按动多原点的数值。
(2) 按下 [编辑] 。
显示数字键窗口。
(3) 按动数字按钮，输入多原点数值。
(4) 按 [ENT] 进行登录。
(5) 按 [ESC] ，关闭数值输入窗口。
=提示=
未使用多原点时，请输入 “0” 、或输入 “1” 。
11. 区段的插入
按下 [插入] 。
=提示=
当要追加 NC 数据的区段数量时才插入区
段。尤其是新建的 NC 数据区段数量仅为 1
个，因此，请根据实装点数插入所需要的区
段。
总的区段数量显示在图表画面的上面。
=注意=
1 个程序最多的区段数为 5,000 个区段。
(1)
(4)
(3)
(5)
(2)
(1)
(4)
(3)
(5)
(2)
11
AV131
编程手册
3.2 新 NC 数据的编制和编辑
D79PCC-43-080-B0
3.2-6
显示 “插入” 画面。
(1) 按动区段编号的输入栏。
显示数字键窗口。
(2) 输入要插入的区段编号。
(3) 按 [ENT] 进行登录。
接着进行区段数量的输入。
(4) 按动区段数量的输入栏。
(5) 输入要插入的区段数量。
(6) 按 [ENT] 进行登录。
(7) 按 [ESC] ，关闭数值输入窗口。
(8) 按下 [OK] 。
将所输入的区段数量插入到指定的区
段编号中。
(1)
(3)
(2)
(6)
(5)
(7)
(8)
(4)
