AV131
编程手册
3.2 新 NC 数据的编制和编辑
D79PCC-43-080-B0
3.2-6

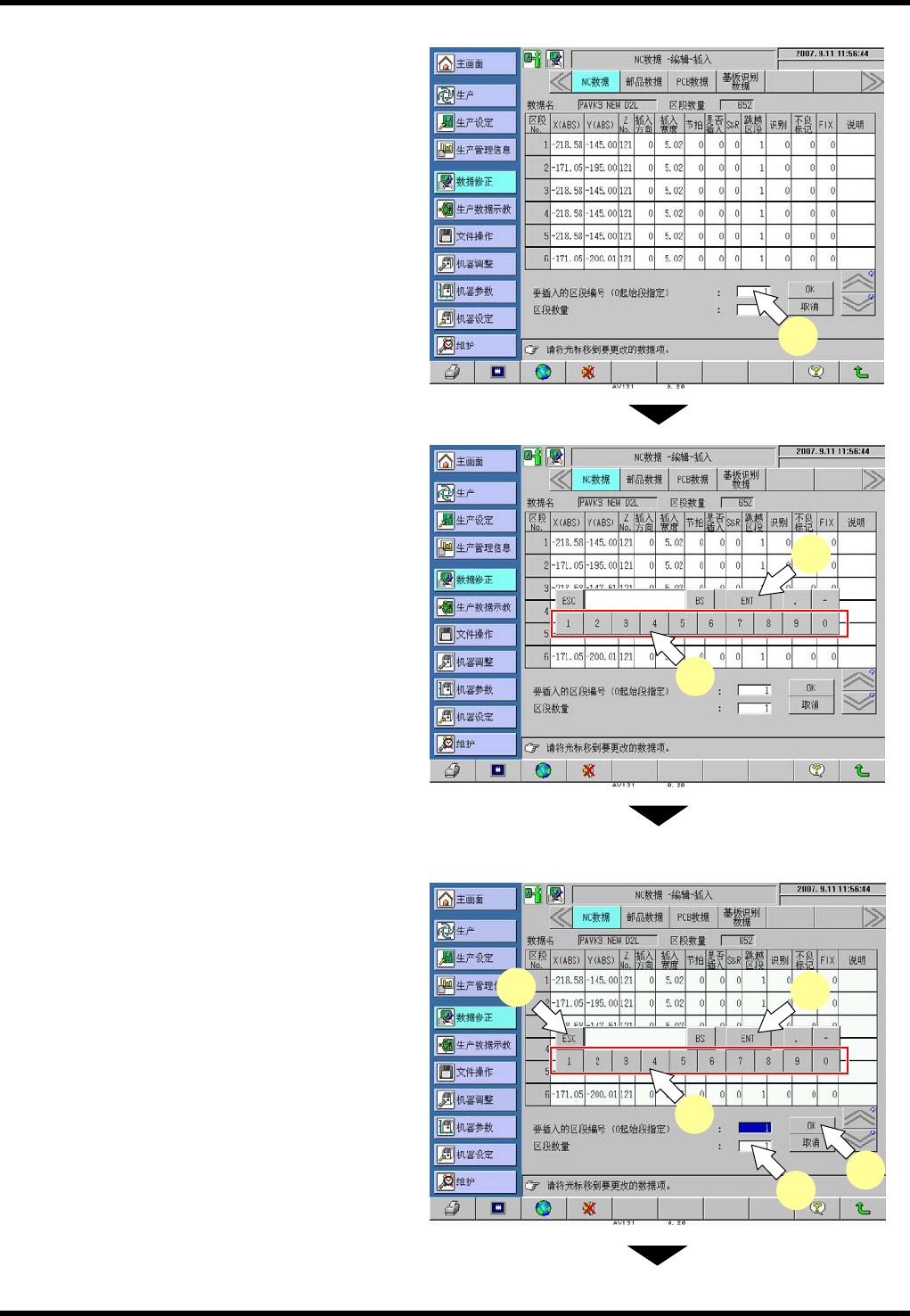

显示 “插入” 画面。
(1) 按动区段编号的输入栏。
显示数字键窗口。
(2) 输入要插入的区段编号。
(3) 按 [ENT] 进行登录。
接着进行区段数量的输入。
(4) 按动区段数量的输入栏。
(5) 输入要插入的区段数量。
(6) 按 [ENT] 进行登录。
(7) 按 [ESC] ，关闭数值输入窗口。
(8) 按下 [OK] 。
将所输入的区段数量插入到指定的区
段编号中。
(1)
(3)
(2)
(6)
(5)
(7)
(8)
(4)
AV131
编程手册
3.2 新 NC 数据的编制和编辑
D79PCC-43-080-B0
3.2-7

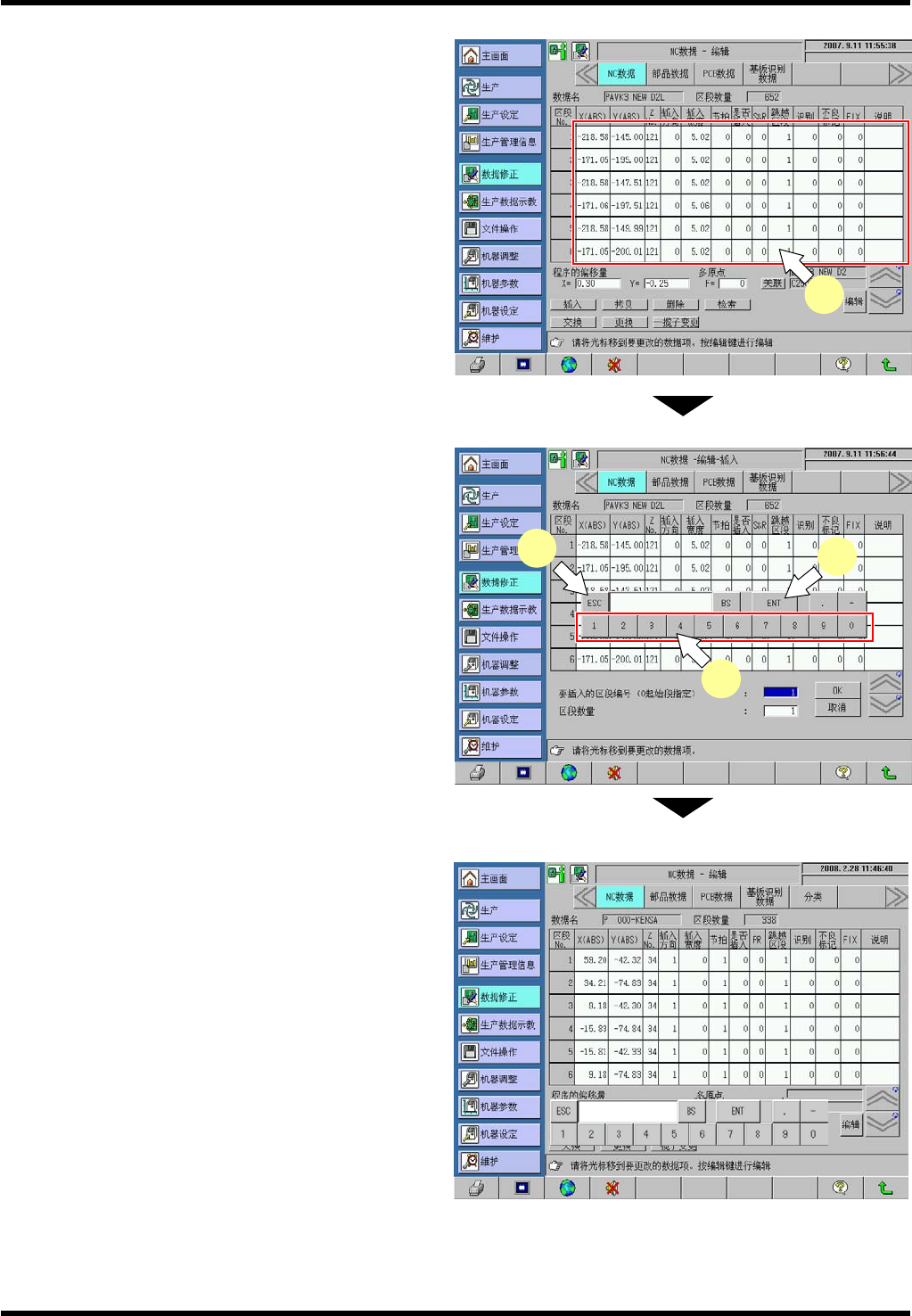

12. 输入各参数项的数据
(1) 按动参数的输入栏。
显示数字键窗口。
(2) 对各区段的参数栏输入数据。
(3) 按 [ENT] 进行登录。
继续输入时，请从步骤 (1) 起反复进行操作。
(4) 按 [ESC] ，关闭数值输入窗口。
(5) 可根据指示信息的注释确认输入值。
(1)
(3)
(2)
(4)
AV131
编程手册
3.2 新 NC 数据的编制和编辑
D79PCC-43-080-B0
3.2-8

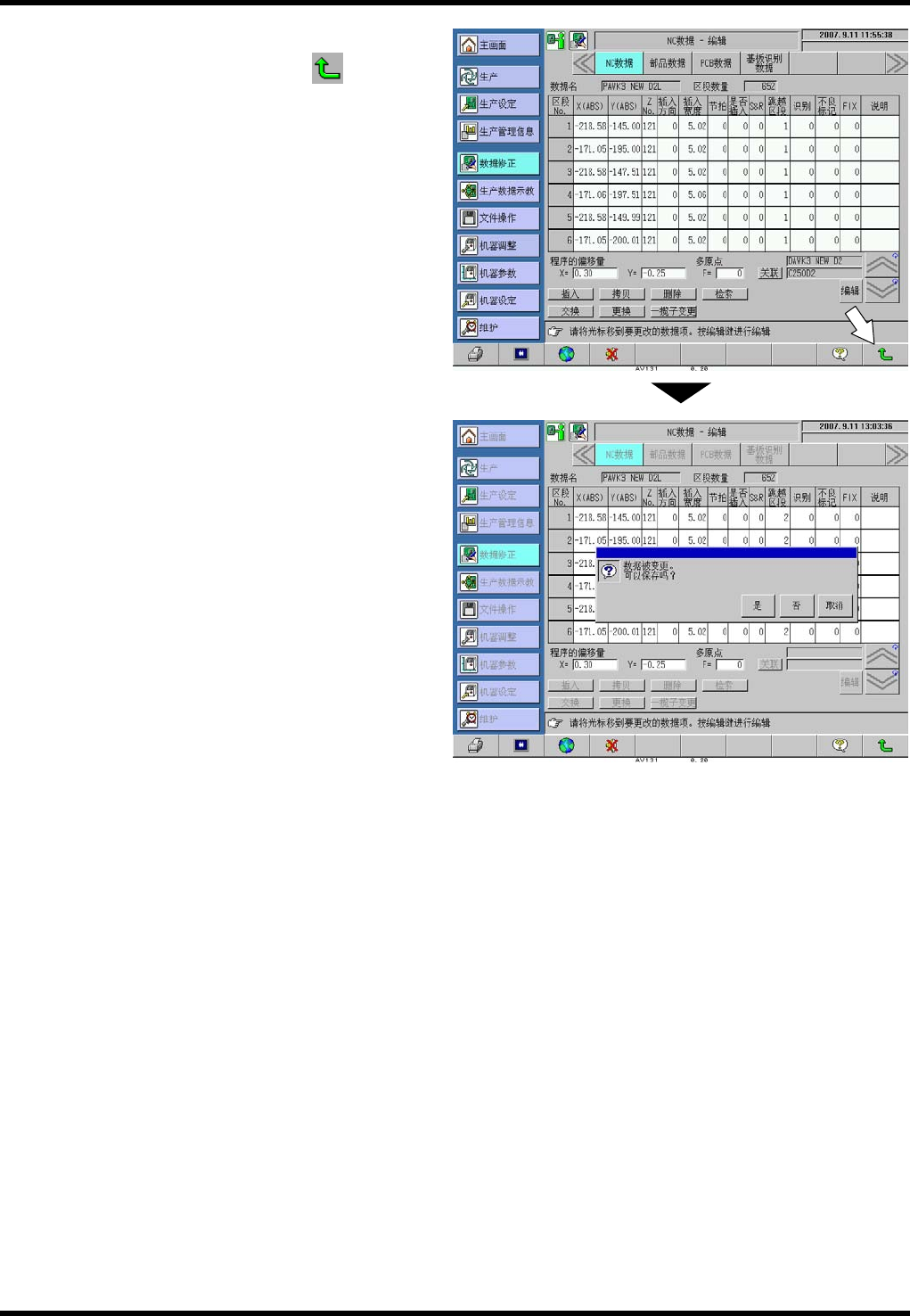

13. 结束 NC 数据输入
所有的参数输入完之后，按
(返回)，返
回到 “NC 数据的选择” 画面。
14. 保存的确认
会显示提示框，请按动其中的一个键。
[是]
要使编辑内容生效并结束时，按动此键。
[否]
要废弃编辑内容并结束时，按动此键。
[取消]
要继续进行编辑时，按动此键。
