AV131
编程手册
4.1 元件数据的设定项目
D79PCC-4R-040-B0
4.1-1
4.1. 元件数据的设定项目
D79PCC-4R-040-B0
4.1.1 参数一览表
元件数据是表示元件种类和元件在供料器架 (Z 轴) 上设定排列方式的数据。元件数据包括下列各项参数。
参数 输入单位、基准值 说明
Z No.
120 站设备
1 ~ 120 : 用于轴向引脚元件
121: 用于跳线
60 站设备
1 ~ 60 : 用于轴向引脚元件
121: 用于跳线
指定元件在供料器架上的设置位置。
说明 不超过 16 个字符的字母数字组 元件名称
厚度
0 ~ 9.99 (mm)
元件直径
对于跳线，它与引脚直径相同。
引脚
0 ~ 9.99 (mm)
元件的引脚直径。
INS LEVEL
未使用 本设备不使用。
SPARE
1 ~ 120 供料器 通过 Z 变换功能设定备用供料器。
CHUCK
0 = 26 mm 跨距
对中功能不起作用
1 = 52 mm 跨距
对中功能不起作用
2 = 26 mm 跨距
对中功能不起作用
3 = 52 mm 跨距
对中功能不起作用
指定转动夹从供料器夹持元件时的夹送跨
距 (26 mm / 52 mm) ，以及指定对所设置
的元件的定中心功能是有效、还是无效。
NO. OF LEAD
未使用 本设备不使用。
LARGE PARTS
未使用 本设备不使用。
V-CUT
未使用 本设备不使用。
PARTS WIDTH
未使用 本设备不使用。
PARTS LENGTH
未使用 本设备不使用。
AV131
编程手册
4.1 元件数据的设定项目
D79PCC-4R-040-B0
4.1-2

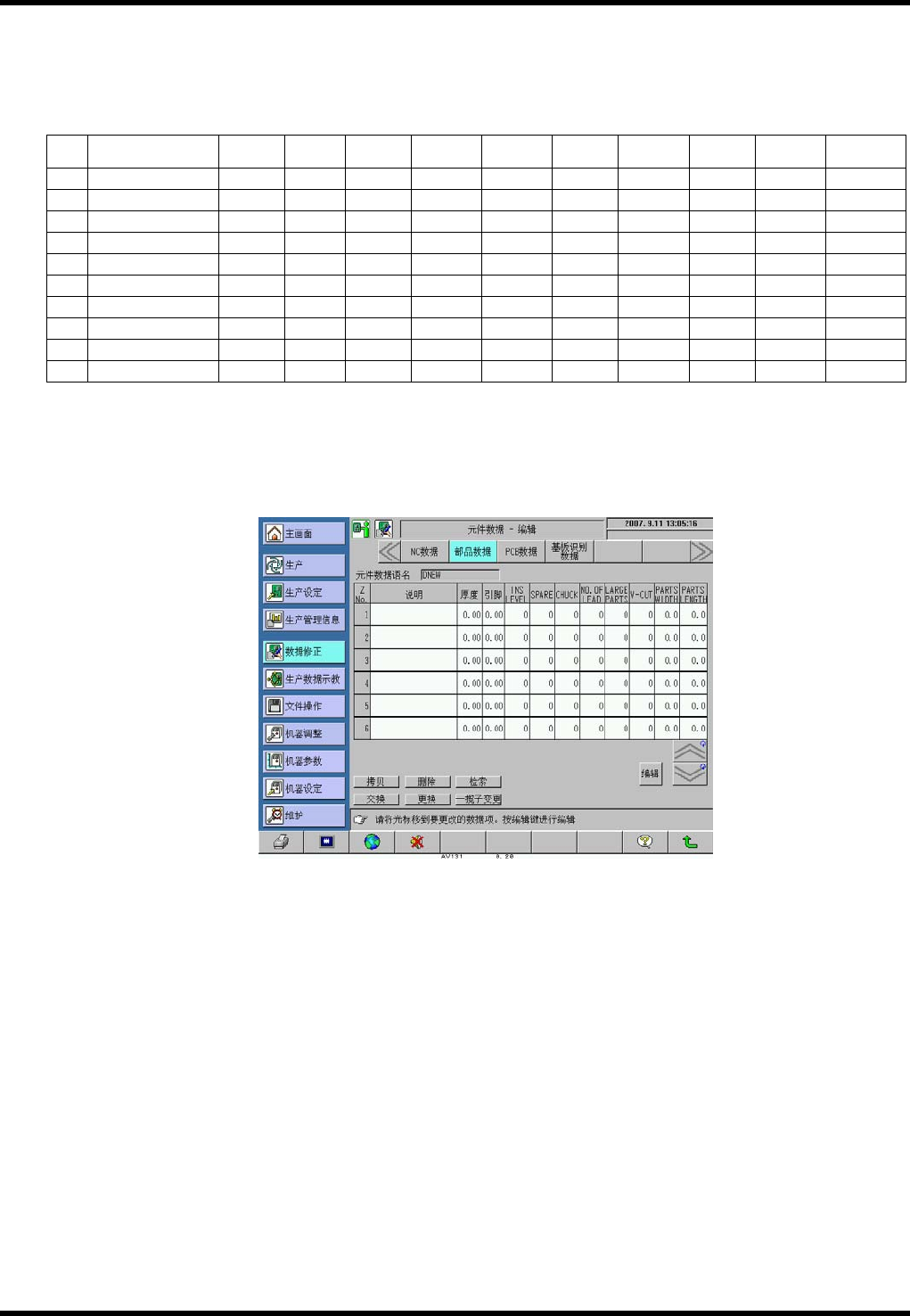

4.1.2 元件数据编辑屏幕显示 / 元件数据表
元件数据表示例
元件数据: D
Z
No.
说明 厚度 引脚
INS
LEVEL
SPARE CHUCK
NO.OF
LEAD
LARGE
PARTS
V-CUT
PARTS
WIDTH
PARTS
LENGTH
1
2
3
4
5
6
7
8
9
10
可以通过屏幕显示的元件数据编辑栏输入元件数据。元件数据编辑栏如下图所示。填写元件数据表，然后将这
些数据输入元件数据编辑栏的各参数项中。
AV131
编程手册
4.1 元件数据的设定项目
D79PCC-4R-040-B0
4.1-3
4.1.3 元件数据生成
元件数据的生成步骤
1.
1. 确定元件数据名 (最多 16 个字符)。
元件数据名：
这是用于区别 NC 程序名元件数据。用户可以自由地确定元件数据名。
字母 “D” 自动设定为元件数据名的一个组成字符。
程序名的其余字符可以由数字 0~9、字母 A~Z、加号 “+”、减号 “-”、点号 “·” 和空格 “ ” 组成。
例: D 0 0 1 P A N A S O N I C A V K
自动设定 最多 15 个字符
2. 确定供料器编号。
Z No.:
它表示元件所在的供料器架 (Z 轴) 的位置。
必须与 NC 程序中的供料器编号一致。
跳线的供料器编号为 121。
3. 输入元件说明。
说明：
对设置在供料器 No.中的元件注上名称等。
为了生成步重复或图形重复的 NC 程序，可以输入以 PC 开始的元件注释，可以将插入角度
自动地从 180°转换成为 0°，以及从 270°到 90°，这将消除数据误差。
=注意=
对于带极性的元件，或是以反极性方向插入的元件，切勿一开始就输入 “PC”。
用户可以自由地用不超过 16 个字符的数字 0 ~ 9 和字母 A～Z 输入元件说明。
例: ABC 123
4. 测定元件厚度。
厚度:
元件厚度 (单位：mm)
输入范围 单位
厚度
0.01 ~ 9.99 mm
0.01 ~ 9.99 mm
