AV131
编程手册
4.1 元件数据的设定项目
D79PCC-4R-040-B0
4.1-4

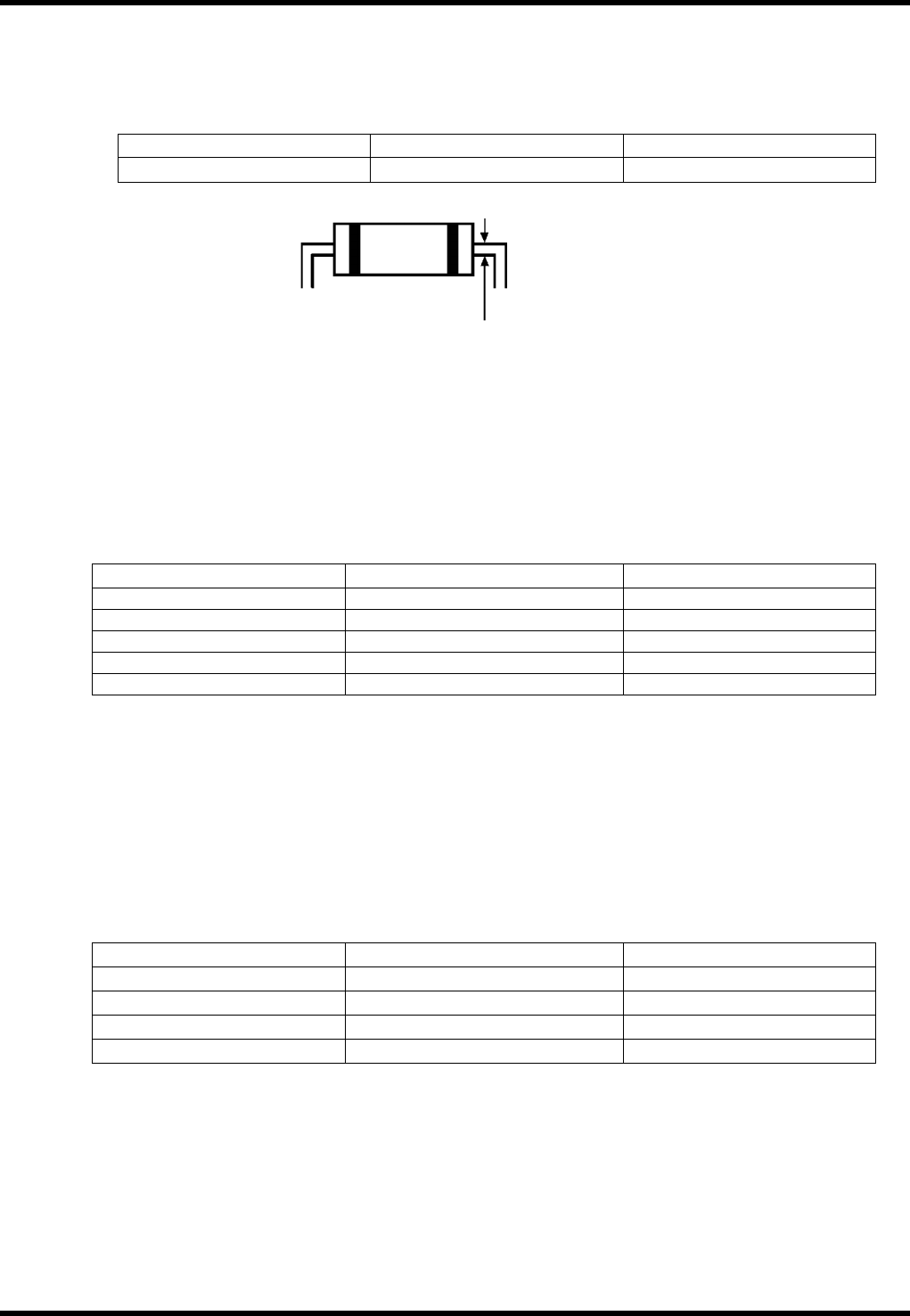

5. 测定元件引脚直径。
引脚:
引脚直径 (单位：mm)
输入范围 单位
引脚
0.01 ~ 9.99 mm
6. 指定备用供料器。
Z 变换：
对于使用量多的元件，要准备备用元件，在 NC 程序指定的供料器 No.以外的位置设置备用元件，登录到
元件数据的备用供料器中，这样，在生产过程中即使发生元件用完也可以使机器不中断运行，该功能会从
备用元件中供给元件。
SPARE:
输入装有备用元件的供料器的编号，以便运行 Z 变换功能。
例：将 1 号供料器的备用元件装入 10 号、11 号供料器中。
供料器 No.
---------------
备用供料器
1
10
·
·
·
·
10
11
11
=提示=
对于备用元件，务必输入元件厚度和引脚直径等数据。
当在交换连接模式中设置供料器运行模式了，或者选择了 EOP 复位功能，Z 变换功能就不可用。
7. 指定夹头跨距。
CHUCK:
== 用代码指定夹头跨距和定心功能。有关定心功能的内容，请参阅 ‘操作 / 各部位的说明 / 机器动
作 / 插件’。
代码 夹头跨距 定心功能
0
26 mm
不起作用
1
52 mm
不起作用
2
26 mm
起作用
3
52 mm
起作用
0.01 ~ 9.99 mm
AV131
编程手册
4.1 元件数据的设定项目
D79PCC-4R-040-B0
4.1-5
8. 确定插入引脚数量。
NO. OF LEAD:
本设备不使用。
9. 指定大型元件。
LARGE PARTS:
本设备不使用。
10. 指定 V 切割的修正。
V-CUT:
本设备不使用。
11. 测量元件的宽度。
PARTS WIDTH:
本设备不使用。
12. 测量元件的长度。
PARTS LENGTH:
本设备不使用。
