4.2. 新元件数据的编制和编辑
D79PCC-4R-050-B0
4.2.1 元件数据的编制
本节以新编制元件数据为前提，就元件数据的输入，按照其输入步骤的顺序进行说明。请准备一份编制好的元
件数据单。
主要步骤
接通电源 (“主菜单” 画面)
操作级别的变更
调出 “数据修正菜单” 画面
元件数据选择栏
编制元件数据
输入元件数据名
调出 “元件数据输入” 画面
输入元件说明
输入各参数项的数据
结束元件数据输入
1
2
3
4
5
6
7
8
9
10
AV131
编程手册
4.2 新元件数据的编制和编辑
D79PCC-4R-050-B0
4.2-2
元件数据编制的步骤
1.

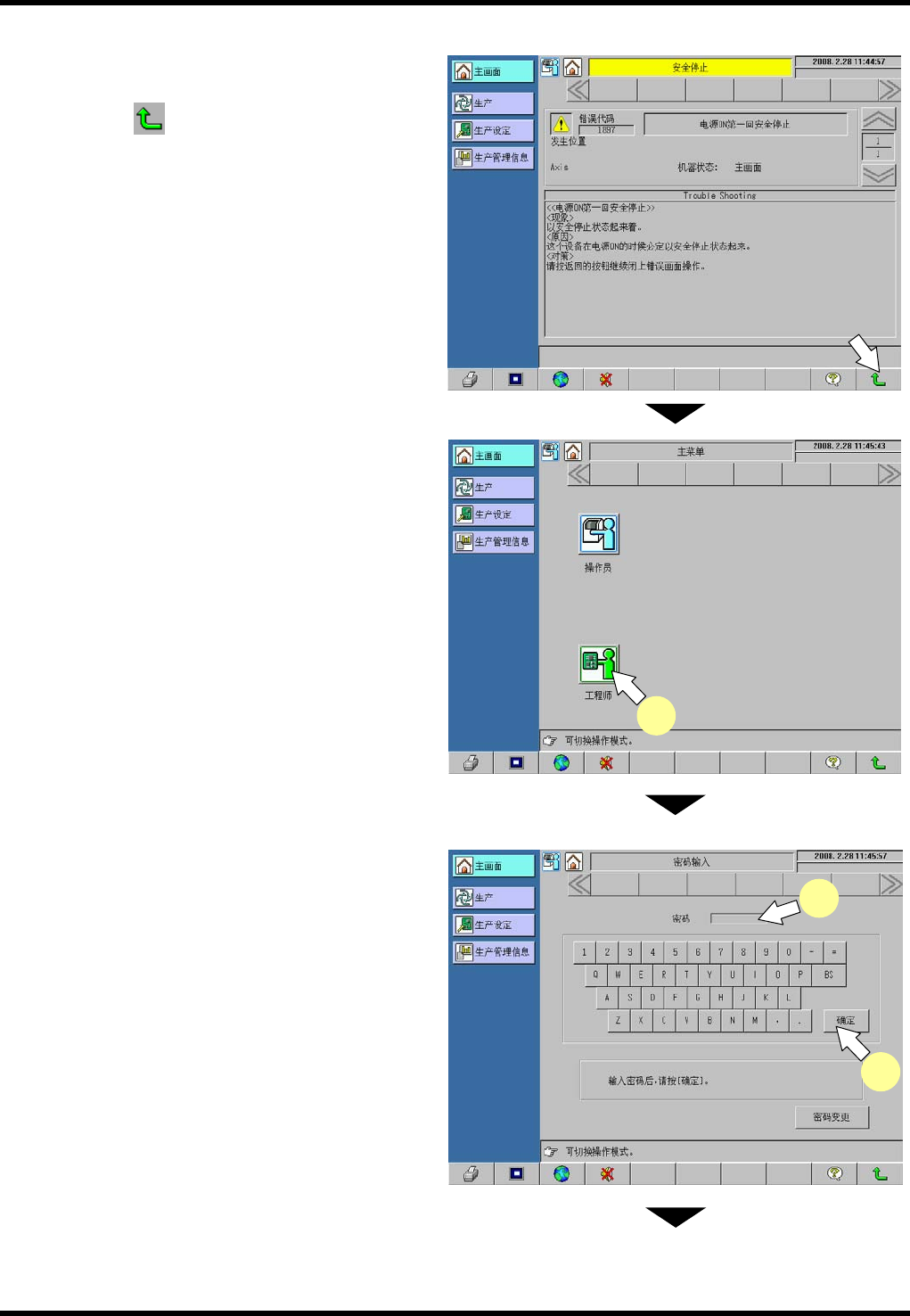

1. 接通电源。
成为 “电源 ON 第一回安全停止” 画面。
按动
(返回) 关闭 “电源 ON 第一回安
全停止” 画面。
(返回到 “主菜单” 画面)
2. 操作级别的变更
变更为可编制 NC 数据的工程师级别
(1) 按下 [工程师] 。
(2) 进入 “密码输入” 画面后，
输入密码。
(3) 按下 [确定] 。
画面变更为 “工程师级别” 画面。
(1)
(3)
(2)
AV131
编程手册
4.2 新元件数据的编制和编辑
D79PCC-4R-050-B0
4.2-3

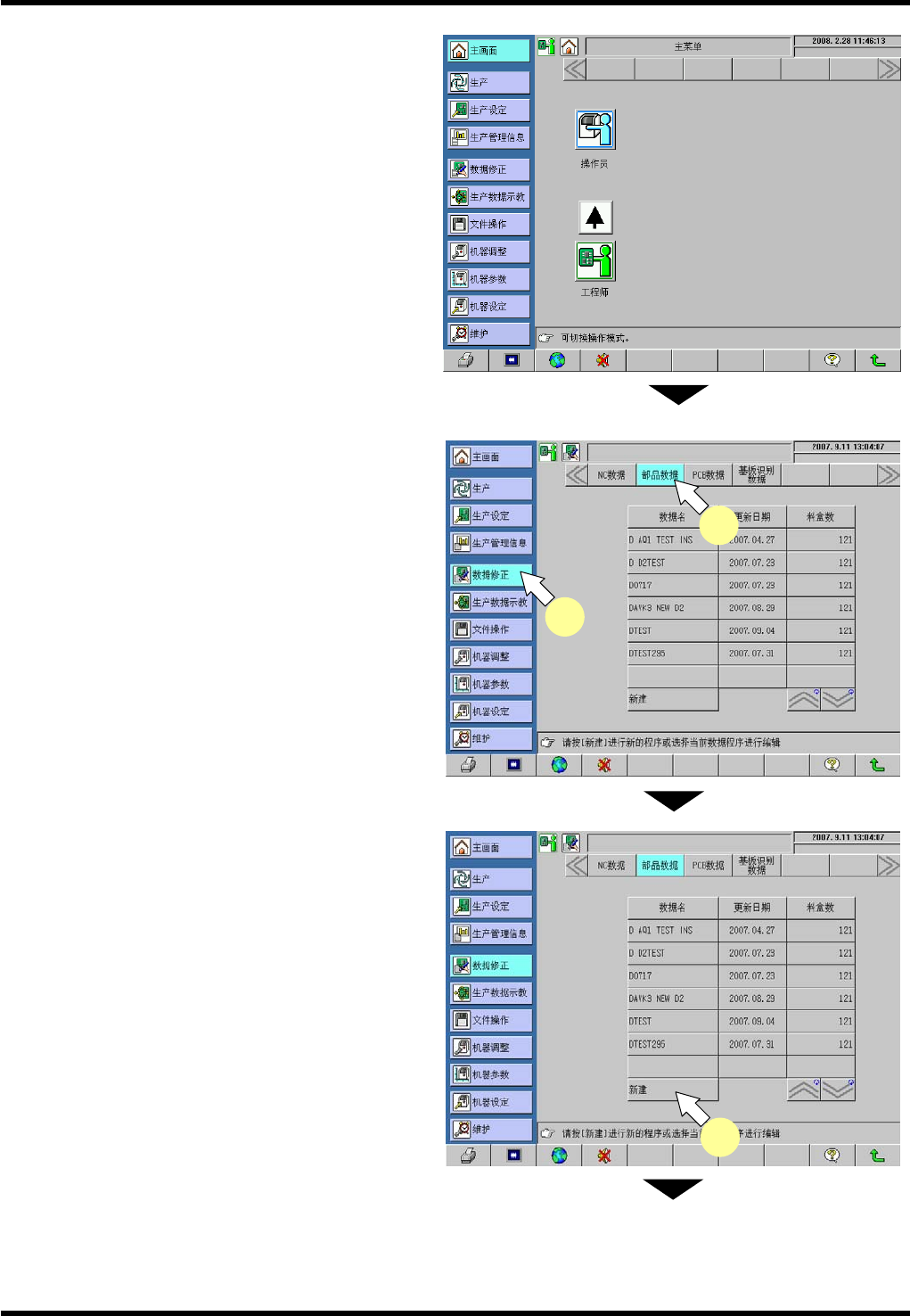

3. 调出 “数据修正” 画面
按 “主菜单” 画面的 [数据修正] 。
4. 元件数据选择栏
按下 [元件数据] 。
5. 元件数据的编制
例：用 “D007” 编制元件数据名。
按下 [新建] 。
5
3
4
