AV131
编程手册
4.2 新元件数据的编制和编辑
D79PCC-4R-050-B0
4.2-11
删除步骤
4.
1. 该步骤用于删除不需要的供料器。
按下 [删除] 。
2. 输入要删除的 Z 范围。
例：要删除 Z1 ~ Z5 供料器时：
(1) 按动所要删除的 Z 范围的输入栏。
显示数字键窗口。
(2) 输入要删除的 Z 范围。
例：按 [1] ，再按 [ENT] 确定；
按 [5] ，再按 [ENT] 确定。
=提示=
只删除 1 个供料器时，在左右两处设置相同
的值。
(3) 按 [ESC] ，关闭数值输入窗口。
(1)
1
(2)
(2)
(3)
AV131
编程手册
4.2 新元件数据的编制和编辑
D79PCC-4R-050-B0
4.2-12

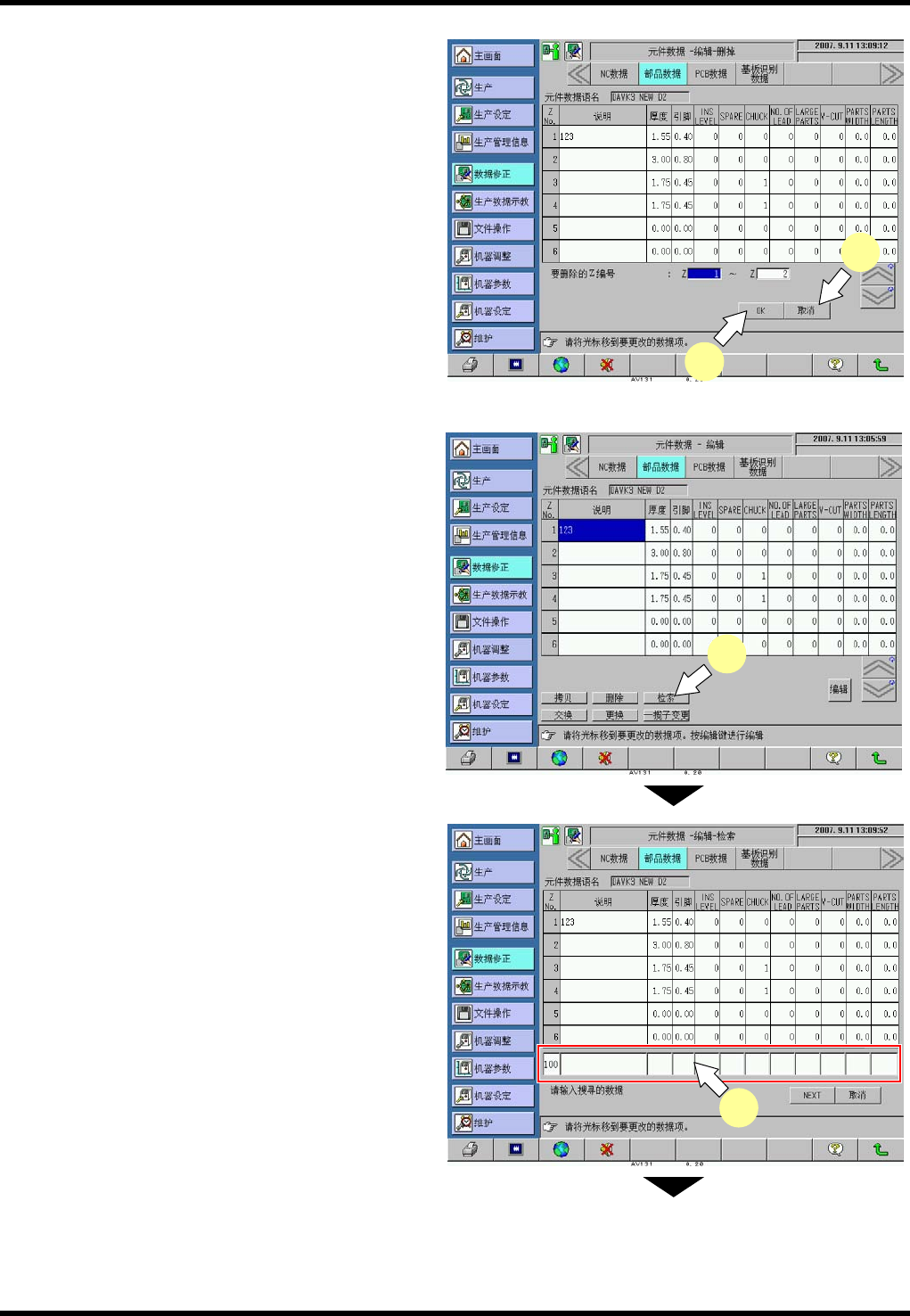

3. 执行删除。
(1) 按下 [OK] 后就执行删除，并自动
返回到 “编辑基本” 画面。
例：Z1 ~ Z5供料器被删除。
(2) 要取消删除，可按 [取消] 。
就自动返回到 “编辑基本” 画面。
检索步骤
当要更改元件数据时，可利用检索功能按该步骤
寻找要更改的数据。
5.
1. 选择检索功能。
按下 [检索] 。
2. 输入要检索的数据。
将要检索的数据输入到参数栏中。
例：要检索元件厚度为 1.80 mm、引脚线径
为 0.6 mm 的 ZNo.时：
(1) 按动参数的输入栏，显示数字键窗口。
1
(1)
(1)
(2)
AV131
编程手册
4.2 新元件数据的编制和编辑
D79PCC-4R-050-B0
4.2-13
(2) 将检索数据输入到参数栏。
例：指定 THICK (厚度) 栏，
输入 “1.8” 后，按 [ENT] 确定。
指定 LEAD (引脚) 栏，
输入 “0.6” 后，按 [ENT] 确定。
=提示=
只能检索与检索数据完全一致的数据。
(3) 按 [ESC] ，关闭数值输入窗口。
3. 开始检索。
按下 [NEXT] 开始检索。
(按下 [NEXT] 检索下一个数据)
具有与检索内容相符的数据的那个 ZNo.显
示在最前面位置。
如果检索不到相符的内容时，显示 “已经检
索到最后” 的提示。
要取消检索时，可按 [取消] 。
4. 检索结束
结束检索时，按
(返回)。
就返回到 “编辑基本” 画面。
(2)
(2)
(3)
3
3
4
