编程手册 - 第79页
AV131 编程手册 4.2 新元件 数据的编制和 编辑 D79PCC-4R- 050-B0 4.2- 14 交换步骤 用于对指定的供 料器与供料器 之间的数据进 行交 换。 6. 1. 选择交换 功能。 按下 [ 交换 ] 。 2. 输入要交 换的供料器。 例：要将 Z1 供料器与 Z6 供料器进 行交换时： (1) 按要交换的 Z 编号的输入栏， 显示数字 键窗口。 (2) 输入要交换的 Z 编号 。 例：按 [1 ] ，再按 …
AV131
编程手册
4.2 新元件数据的编制和编辑
D79PCC-4R-050-B0
4.2-13

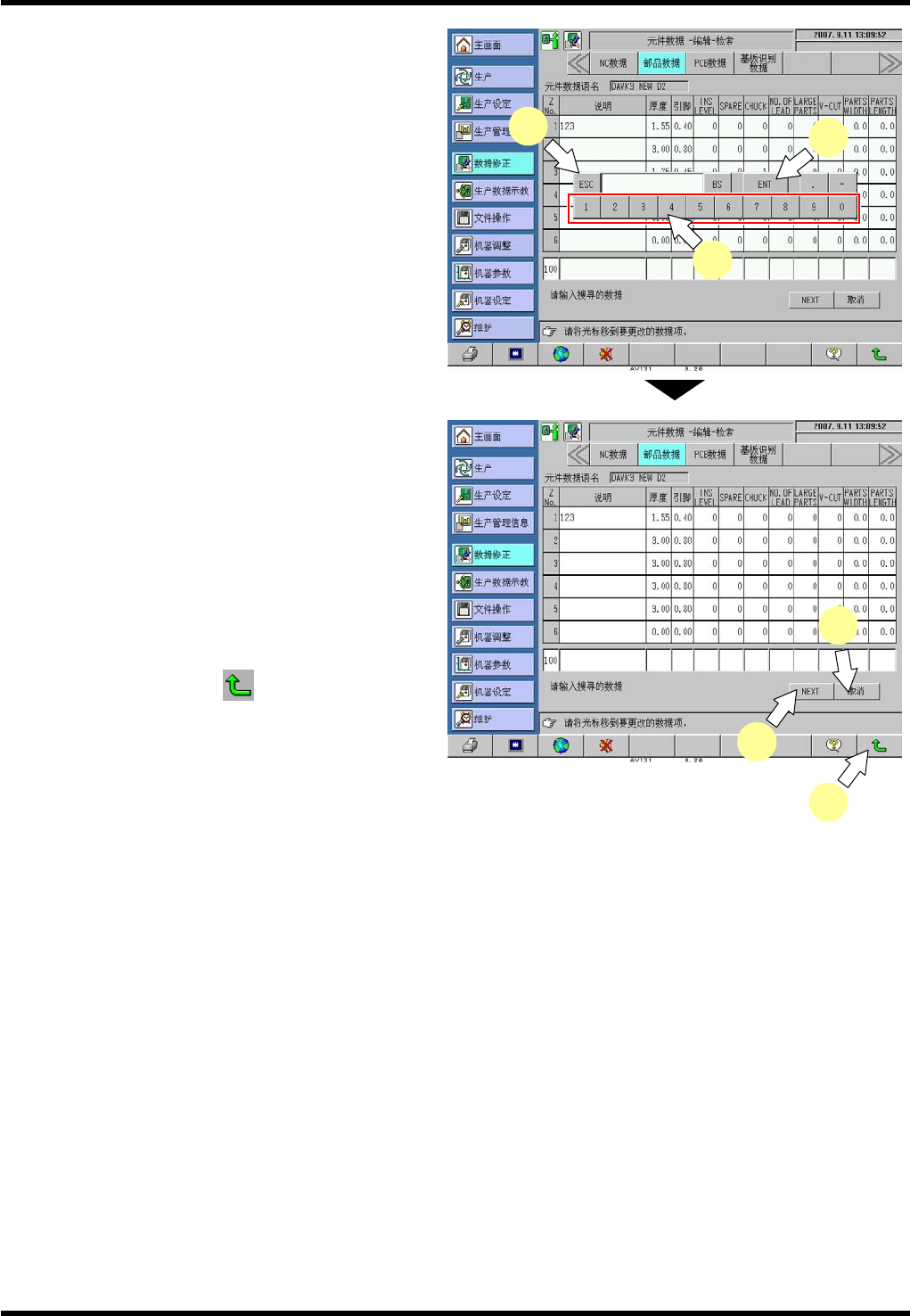

(2) 将检索数据输入到参数栏。
例：指定 THICK (厚度) 栏，
输入 “1.8” 后，按 [ENT] 确定。
指定 LEAD (引脚) 栏，
输入 “0.6” 后，按 [ENT] 确定。
=提示=
只能检索与检索数据完全一致的数据。
(3) 按 [ESC] ，关闭数值输入窗口。
3. 开始检索。
按下 [NEXT] 开始检索。
(按下 [NEXT] 检索下一个数据)
具有与检索内容相符的数据的那个 ZNo.显
示在最前面位置。
如果检索不到相符的内容时，显示 “已经检
索到最后” 的提示。
要取消检索时，可按 [取消] 。
4. 检索结束
结束检索时，按
(返回)。
就返回到 “编辑基本” 画面。
(2)
(2)
(3)
3
3
4
AV131
编程手册
4.2 新元件数据的编制和编辑
D79PCC-4R-050-B0
4.2-14

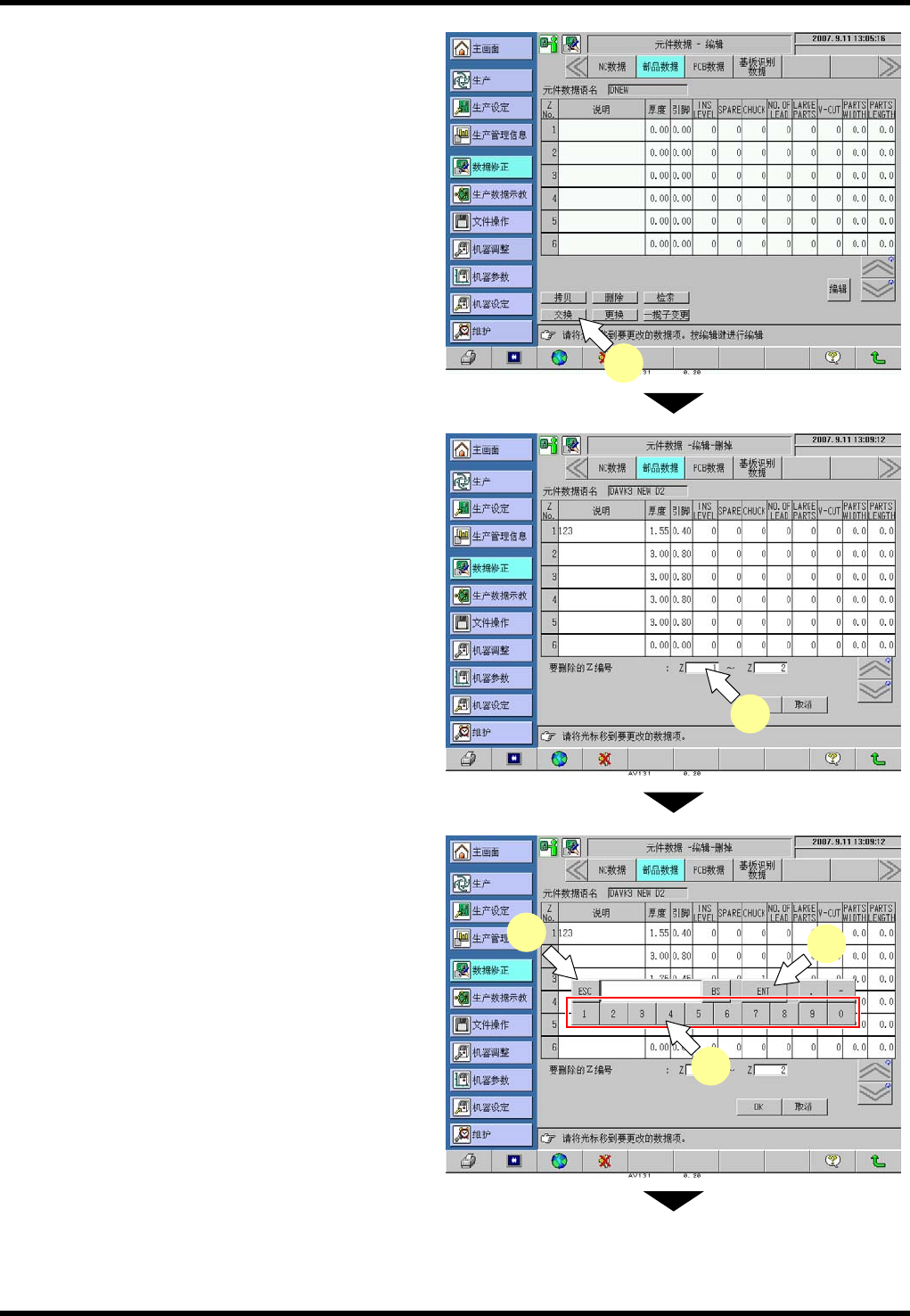

交换步骤
用于对指定的供料器与供料器之间的数据进行交
换。
6.
1. 选择交换功能。
按下 [交换] 。
2. 输入要交换的供料器。
例：要将 Z1 供料器与 Z6 供料器进行交换时：
(1) 按要交换的 Z 编号的输入栏，显示数字
键窗口。
(2) 输入要交换的 Z 编号。
例：按 [1] ，再按 [ENT] 确定。
按 [6] ，再按 [ENT] 确定。
(3) 按 [ESC] ，关闭数值输入窗口。
(1)
1
(2)
(2)
(3)
AV131
编程手册
4.2 新元件数据的编制和编辑
D79PCC-4R-050-B0
4.2-15

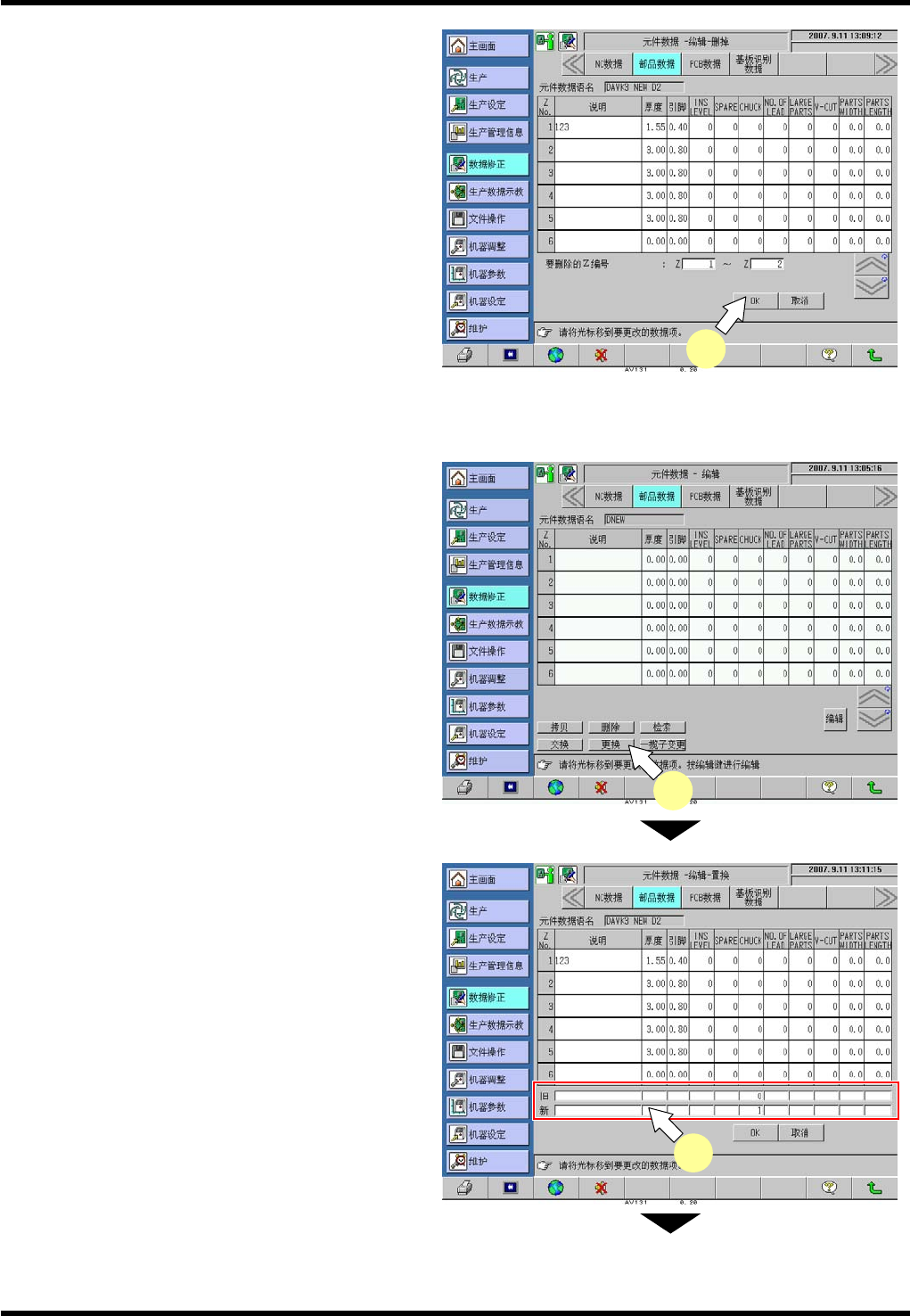

3. 执行交换。
(1) 按下 [OK] 后就执行交换，并自动
返回到编辑基本画面。
例：Z1与 Z6 就进行交换。
(2) 要取消交換时，可按 [取消] 。
就自动返回到 “编辑基本” 画面。
更换步骤
可用该步骤将指定区段的数据更换成新数据，以
及在更改元件程序时对整个程序中的某一项参
数进行更改。
7.
1. 选择更换功能。
按下 [更换] 。
2. 输入要更换的数据。
例： 要将元件说明 “R1438008701” 数据
的引脚线径全部变更为 0.65 时：
(1) 按更换区段的输入栏，显示数字键窗
口。
1
(1)
3
