AV131
编程手册
4.2 新元件数据的编制和编辑
D79PCC-4R-050-B0
4.2-17
一揽子变更步骤
将指定范围的数据作为变更数据，一揽子地变更为指定的数据。
在变更元件数据时，对连续供料器的想要变更的参数数据进行一揽子变更时使用。
8.

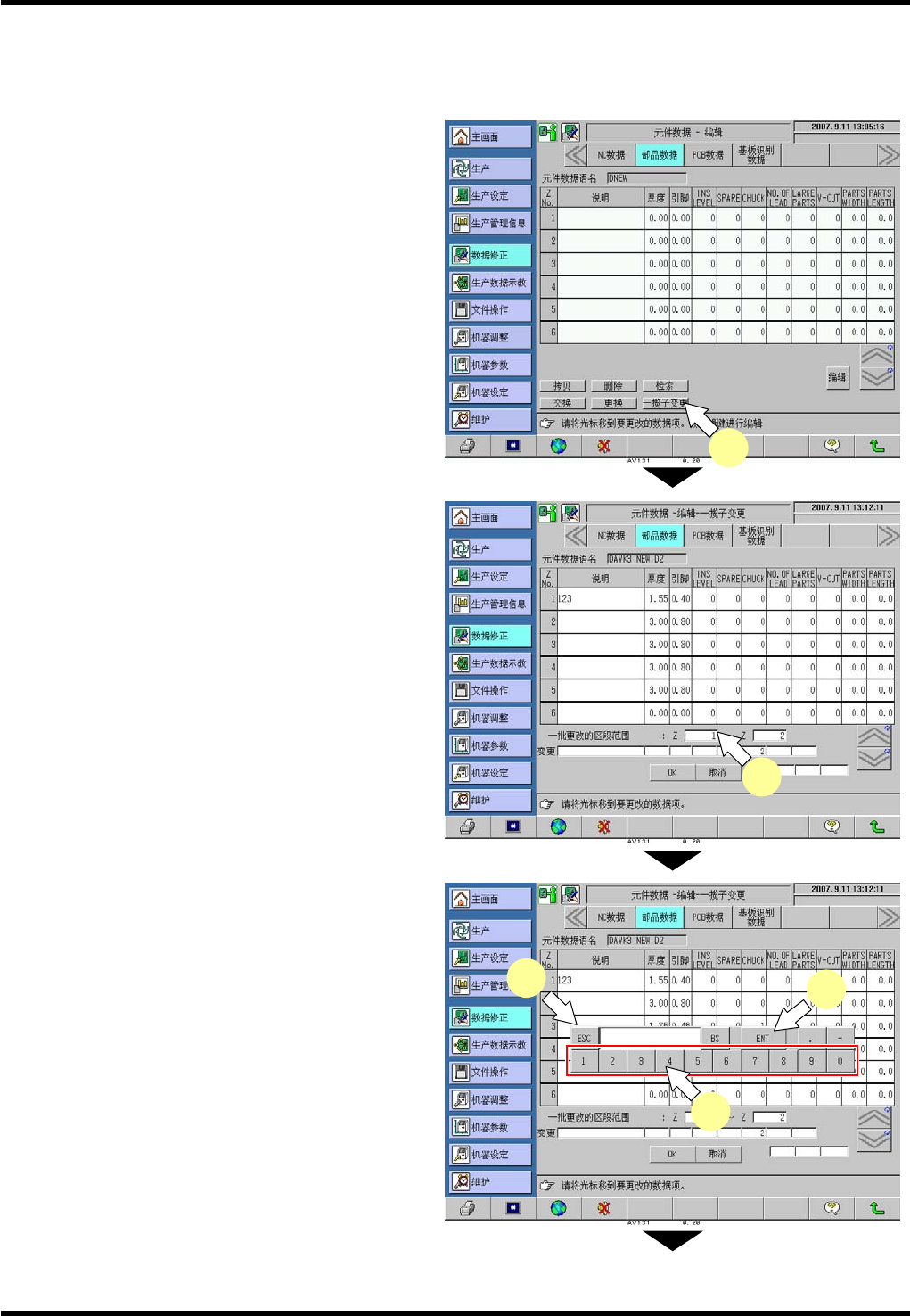

1. 选择一揽子变更功能。
按下 [一揽子变更] 。
2. 指定要一揽子变更的供料器的范围和数据。
例： 要将从供料器 Z3 到 Z4 的引脚直径数据全
部变更为 0.75 mm 时：
(1) 按一批更改的区段范围的输入栏，显示
数字键窗口。
(2) 指定一批更改的数据。
例：输入范围
按 [3] ，再按 [ENT] 确定。
按 [4] ，再按 [ENT] 确定。
输入变更数据
指定变更的引脚栏，
输入 “075” 之后，按 [ENT] 确
定。
(3) 按 [ESC] ，关闭数值输入窗口。
1
(1)
(2)
(2)
(3)
AV131
编程手册
4.2 新元件数据的编制和编辑
D79PCC-4R-050-B0
4.2-18

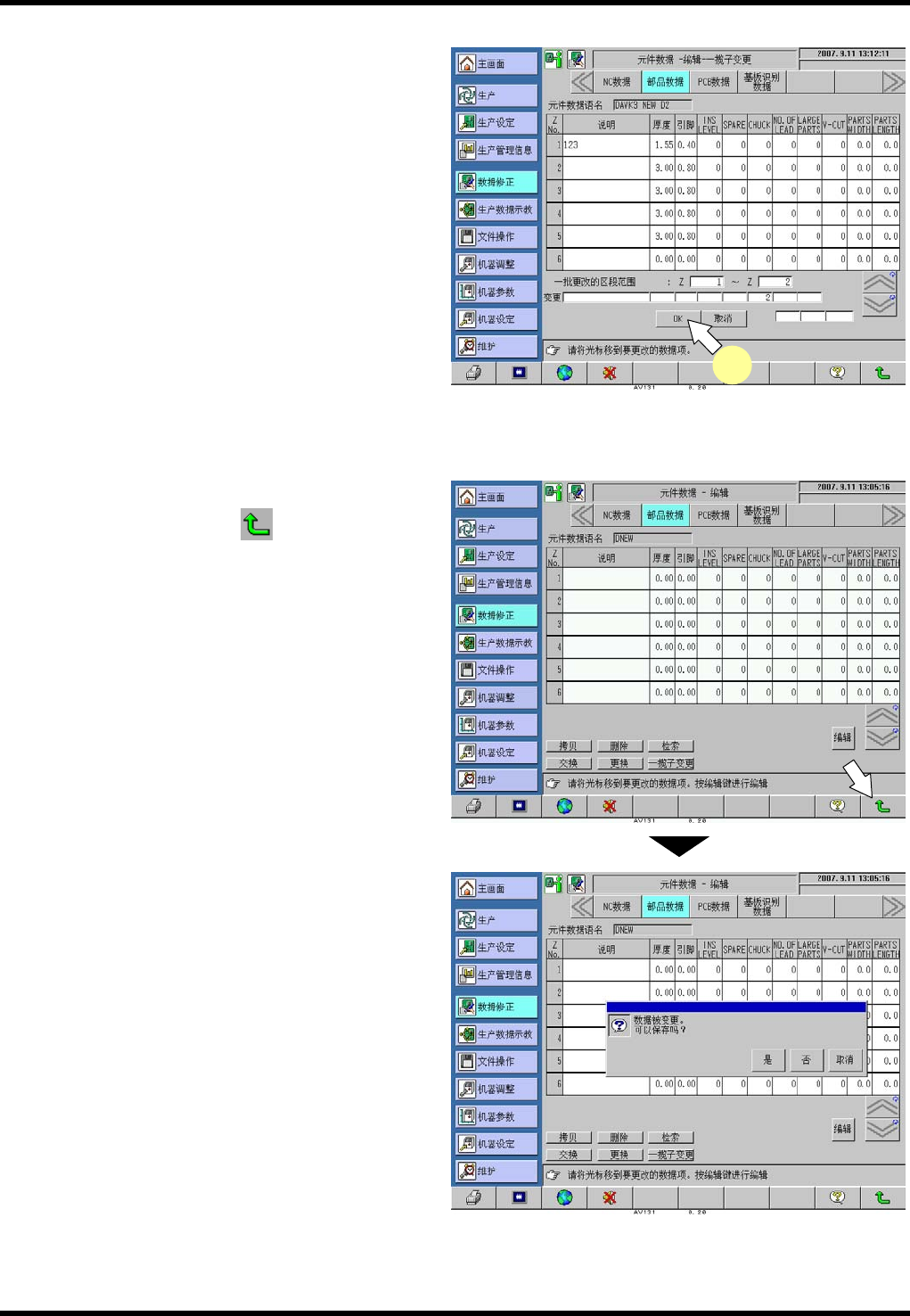

3. 执行一揽子变更。
(1) 按下 [OK] 后就执行一揽子变更，
并自动返回到 “编辑基本” 画面。
(2) 要取消一揽子变更时，可按 [取消] 。
就自动返回到 “编辑基本” 画面。
编辑功能的结束步骤
9.
1. 结束编辑功能时，按 (返回) 。
2. 保存的确认
会显示提示框，请按动其中的一个键。
[是]
要使编辑内容生效并结束时，按动此键。
[否]
要废弃编辑内容并结束时，按动此键。
[取消]
要继续进行编辑时，按动此键。
3
AV131
编程手册
5. 基板数据的编制
D79PCC-41-AA0-A0
5-1
5. 基板数据的编制
