AV131
编程手册
5.1 基板数据的设定项目
D79PCC-41-030-B0
5.1-1
5.1. 基板数据的设定项目
D79PCC-41-030-B0
5.1.1 参数一览表
基板数据是指与基板尺寸有关的数据。生产时，基板的传送轨道和定位销都根据该数据进行定位。
基板数据包括下列各项参数 (数据项)。
参数 输入单位、基准值 说明
长
0.00 ~ 999.99 (mm)
水平方向的基板长度
宽
0.00 ~ 999.99 (mm)
垂直方向的基板长度
孔螺距
0.00 ~ 999.99 (mm)
基板上的基准孔跨距
=注意=
在不采用宽度自动调整功能 (任选) 时，不需要基板数据。

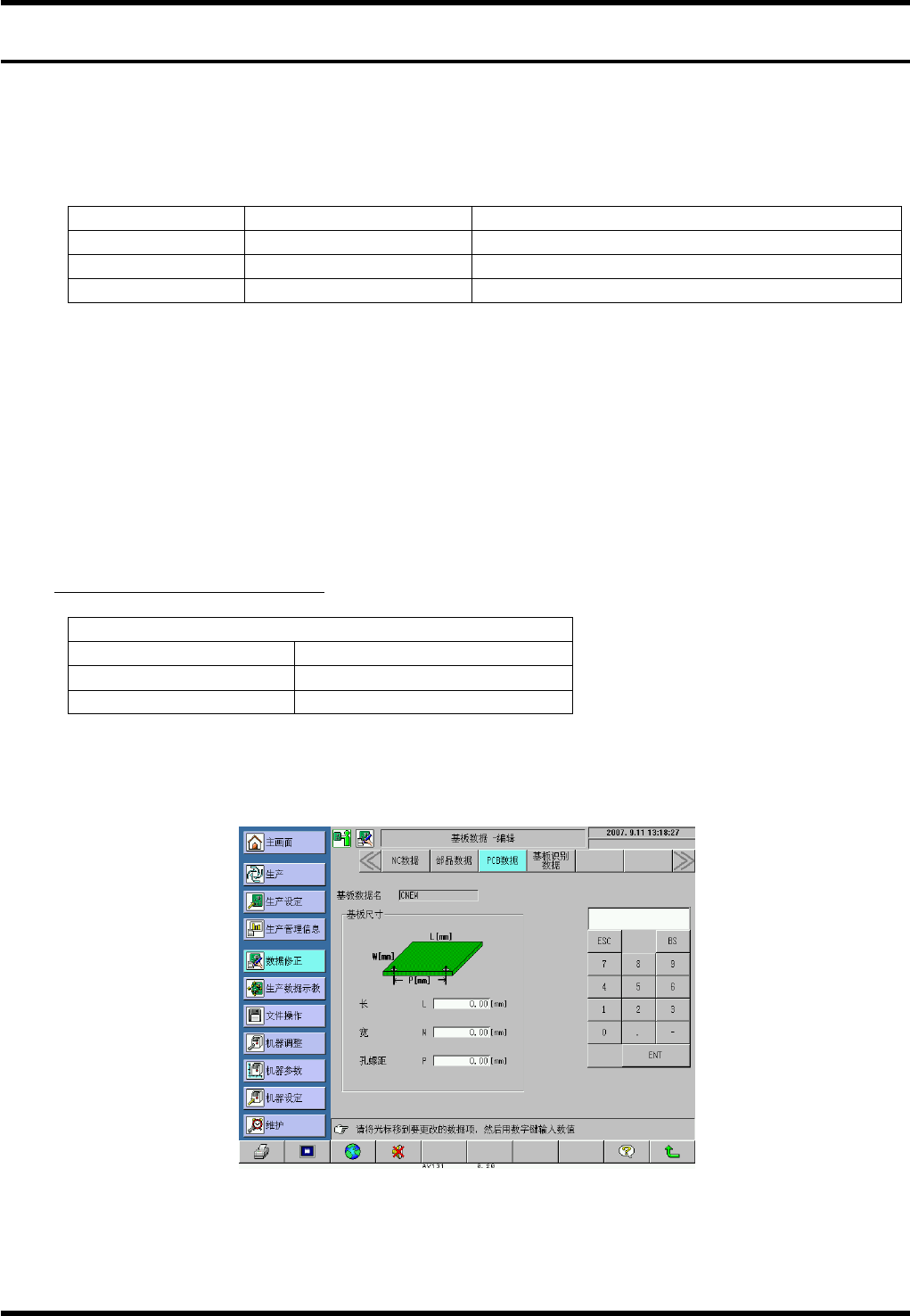

5.1.2 基板数据编辑屏幕显示 / 基板数据表
基板数据样本
基板数据名
基板尺寸 (mm)
长
宽
孔螺距
可以从屏幕显示的基板数据编辑栏输入基板的数据。基板数据编辑栏如下图所示。
首先填写基板数据表，然而将这些数据输入基板数据编辑栏的各参数项中。
AV131
编程手册
5.1 基板数据的设定项目
D79PCC-41-030-B0
5.1-2

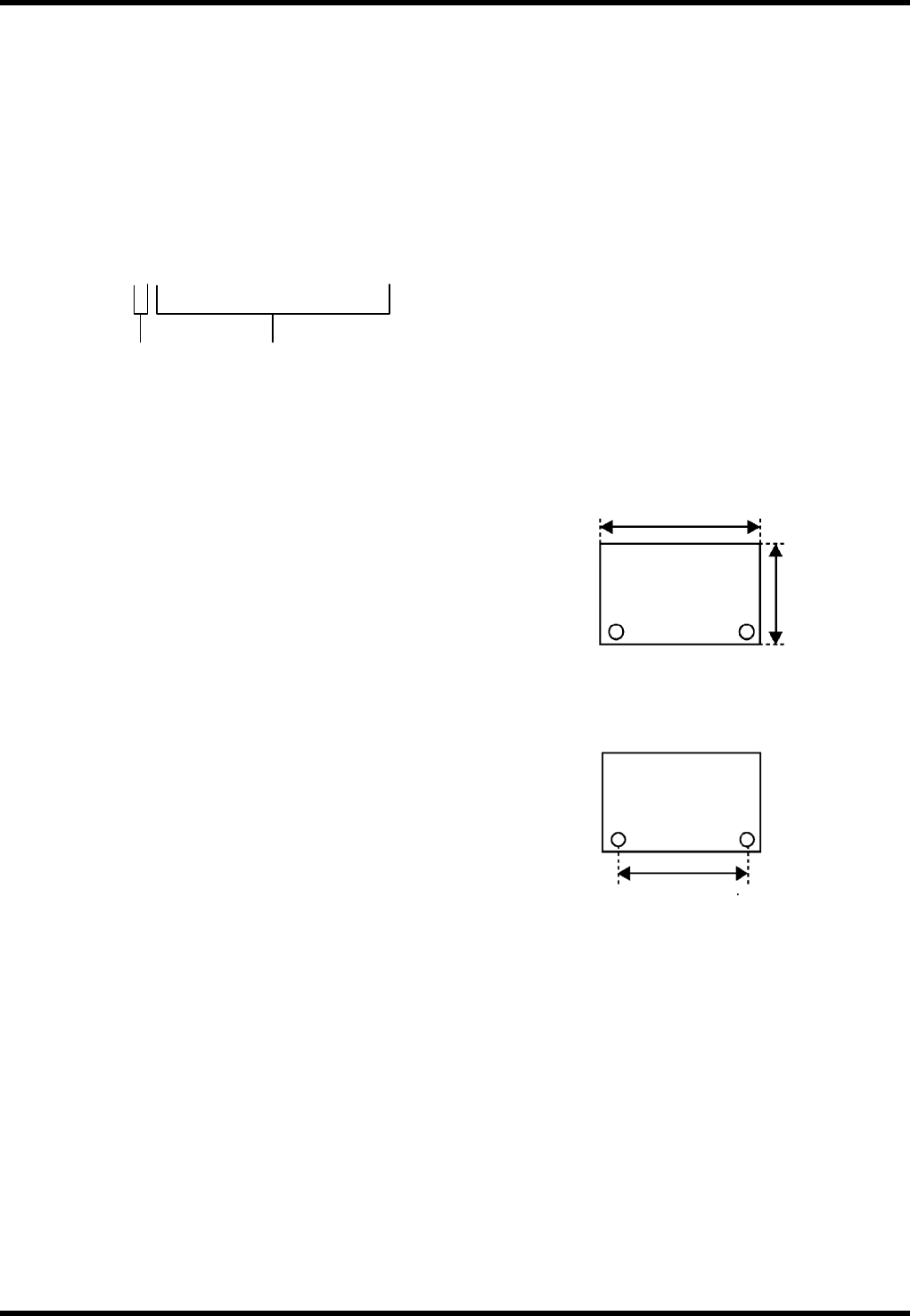

5.1.3 基板数据的编制
基板数据编制的步骤
1.
1. 确定基板数据名 (最多 16 个字符)。
基板数据名：
字母 “C” 自动设定为程序名称的一部分。用户可以自由地命名。
数据名的其余字符可以由数字 0 ~ 9、字母 A ~ Z、加号 “+”、减号 “-”、点号 “·” 和引号 “ ” 组成。
例：C 0 0 1 P A N A S O N I C A V K
自动设定 最多 15 个字符
2. 确定基板尺寸 (X 和 Y 均为 0.00 ~ 999.99 mm )。
基板尺寸：
确定基板 L 和 W 方向的尺寸。
L：从正面看为左到右的尺寸。
W：以正面看为前到后的尺寸。
3. 确定基准孔间距 (0.00 ~ 999.99 mm )。
基准孔螺距：
测定基板上 X 方向的基准孔间距
(基准孔中心之间的距离)。
基板尺寸 L
基板尺寸 W
基准孔螺距
AV131
编程手册
5.2 新基板数据的编制和编辑
D79PCC-41-060-B0
5.2-1
5.2. 新基板数据的编制和编辑
D79PCC-41-060-B0
5.2.1 基板数据的编制
本节以新编制基板数据为前提，就基板数据的输入，按照其输入步骤的顺序进行说明。请准备一份编制好的基
板数据单。
主要步骤
接通电源 (“主画面”)
操作级别的变更
调出 “数据修正菜单” 画面
基板数据选择栏
基板数据的编制
输入基板数据名称
调出 “基板数据输入” 画面
输入各参数项的数据
结束基板数据输入
1
2
3
4
5
6
7
8
9
