AV131
编程手册
5.2 新基板数据的编制和编辑
D79PCC-41-060-B0
5.2-1
5.2. 新基板数据的编制和编辑
D79PCC-41-060-B0
5.2.1 基板数据的编制
本节以新编制基板数据为前提，就基板数据的输入，按照其输入步骤的顺序进行说明。请准备一份编制好的基
板数据单。
主要步骤
接通电源 (“主画面”)
操作级别的变更
调出 “数据修正菜单” 画面
基板数据选择栏
基板数据的编制
输入基板数据名称
调出 “基板数据输入” 画面
输入各参数项的数据
结束基板数据输入
1
2
3
4
5
6
7
8
9
AV131
编程手册
5.2 新基板数据的编制和编辑
D79PCC-41-060-B0
5.2-2

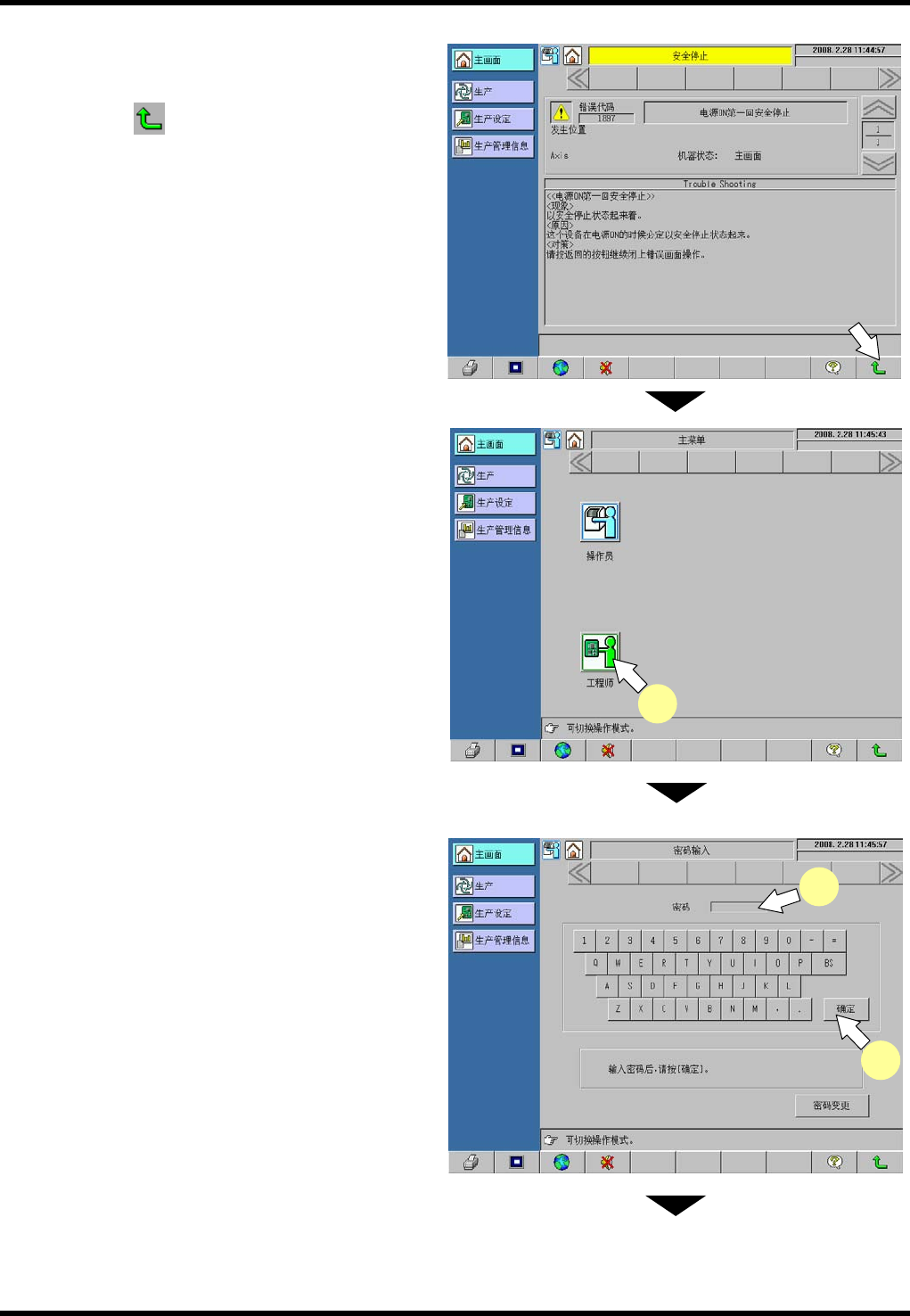

基板数据编制的步骤
1.
1. 接通电源。
成为 “电源 ON 第一回安全停止” 画面。
按动
(返回) 关闭 “电源 ON 第一回安
全停止” 画面。
(返回到 “主菜单” 画面)
2. 操作级别的变更
变更为可编制 NC 数据的工程师级别。
(1) 按 [工程师] 。
(2) 进入 “密码输入” 画面后，
输入密码。
(3) 按 [确定] 。
画面变为 “工程师级别” 画面。
(1)
(3)
(2)
AV131
编程手册
5.2 新基板数据的编制和编辑
D79PCC-41-060-B0
5.2-3

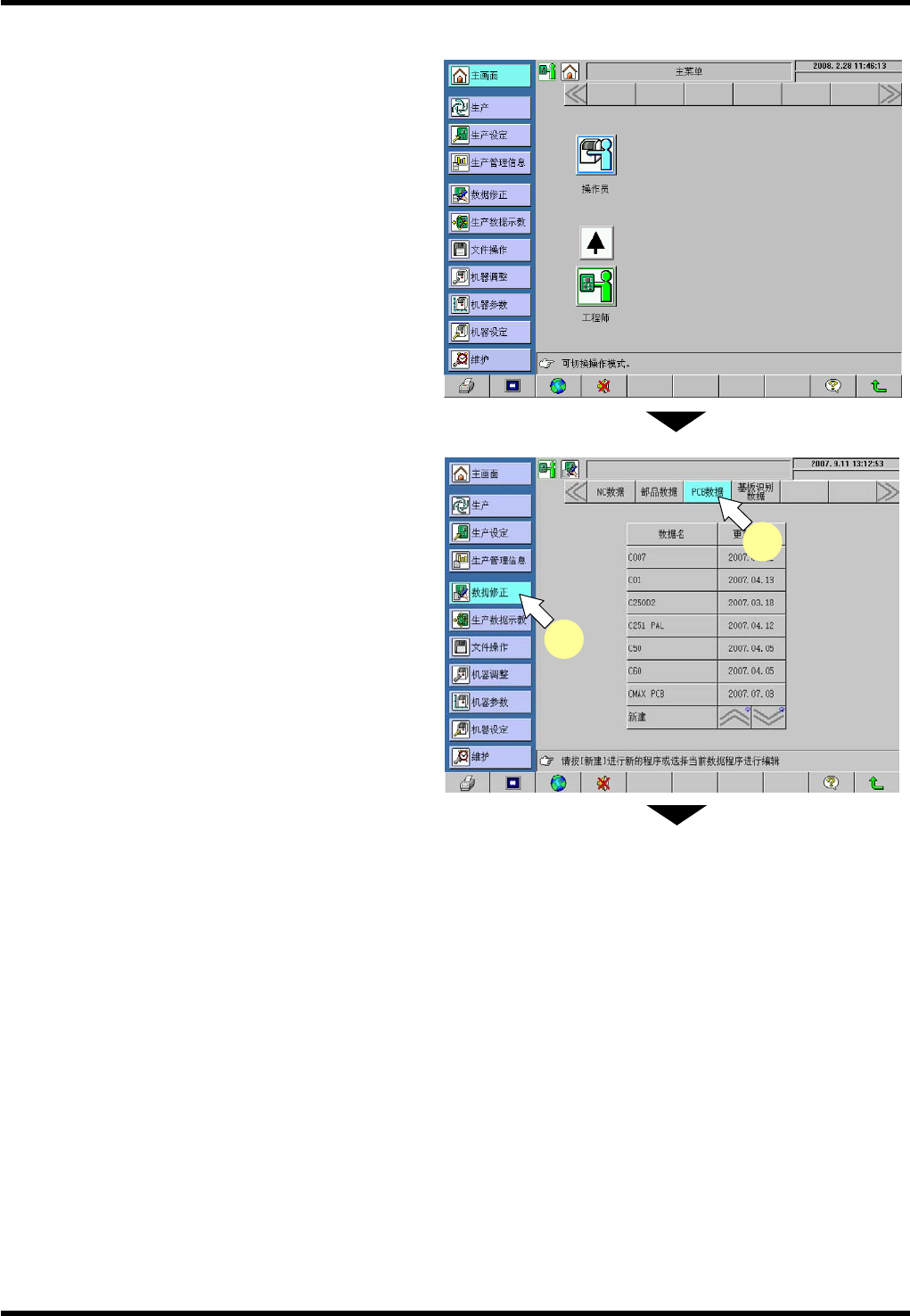

3. 调出 “数据修正” 画面
按 “主菜单” 画面的 [数据修正] 。
4. 选择 PCB 数据
按 [PCB 数据] 。
3
4
