AV131 编程手册 5.2 新基板 数据的编制和 编辑 D79PCC-41- 060-B0 5.2- 3 3. 调出 “ 数据修正 ” 画面 按 “ 主菜单 ” 画面 的 [ 数据 修正 ] 。 4. 选择 PCB 数据 按 [PCB 数据 ] 。 3 4
AV131
编程手册
5.2 新基板数据的编制和编辑
D79PCC-41-060-B0
5.2-2
基板数据编制的步骤
1.
1. 接通电源。
成为 “电源 ON 第一回安全停止” 画面。
按动
(返回) 关闭 “电源 ON 第一回安
全停止” 画面。
(返回到 “主菜单” 画面)
2. 操作级别的变更
变更为可编制 NC 数据的工程师级别。
(1) 按 [工程师] 。
(2) 进入 “密码输入” 画面后，
输入密码。
(3) 按 [确定] 。
画面变为 “工程师级别” 画面。
(1)
(3)
(2)
AV131
编程手册
5.2 新基板数据的编制和编辑
D79PCC-41-060-B0
5.2-3
3. 调出 “数据修正” 画面
按 “主菜单” 画面的 [数据修正] 。
4. 选择 PCB 数据
按 [PCB 数据] 。
3
4
AV131
编程手册
5.2 新基板数据的编制和编辑
D79PCC-41-060-B0
5.2-4

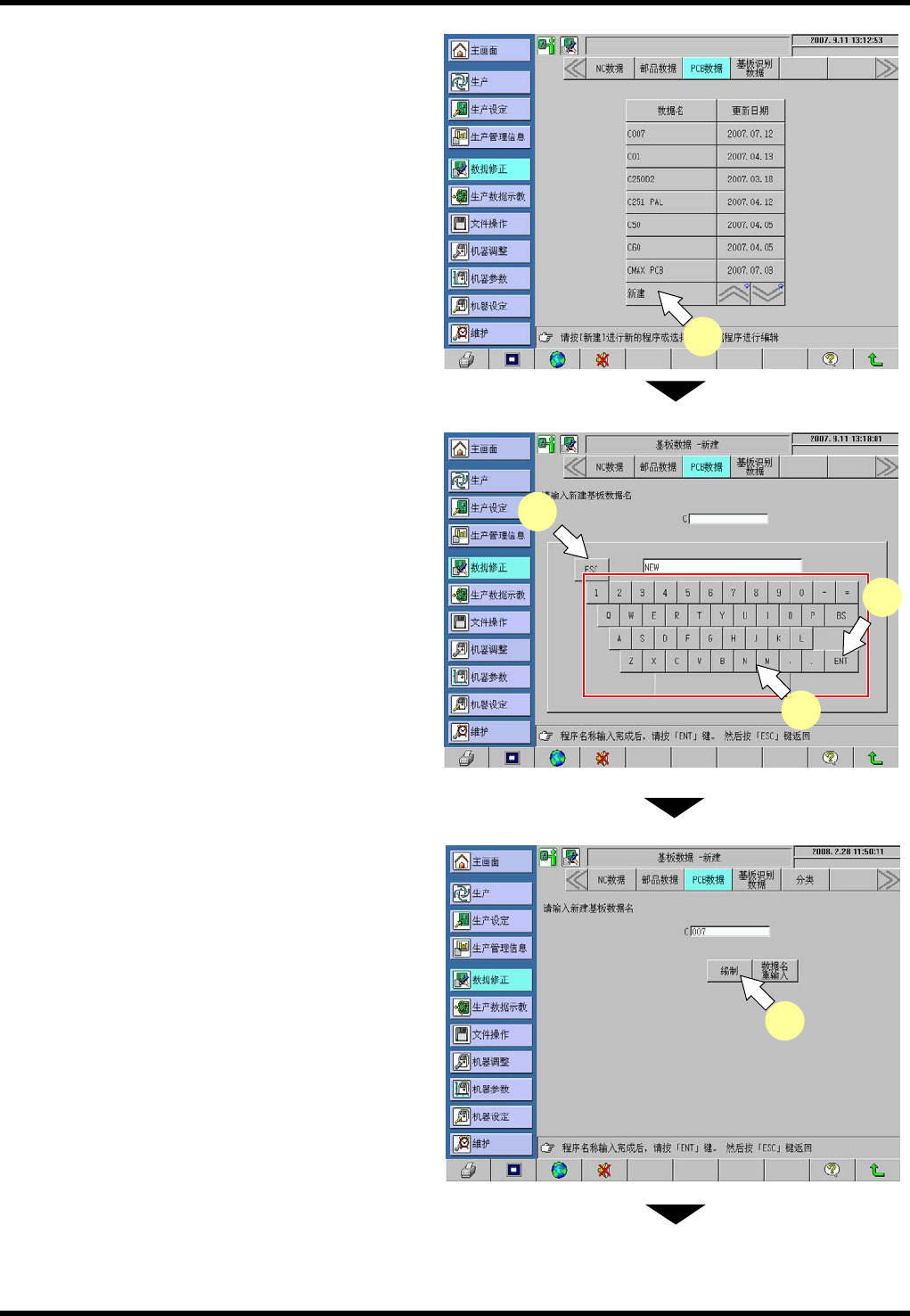

5. 基板数据的编制
例： 用 “C007” 编制基板数据名称。
按下 [新建] 。
6. 输入基板数据名称。
(1) 输入基板数据名称。
例：输入 “007” 之后，按 [ENT]
确定。
(2) 按 [ESC] ，关闭输入窗口。
7. 调出 “基板数据的输入” 画面。
按 [编制] 后，进入 “基板数据的输入”
画面。
5
(1)
(1)
(2)
7
