AV131
编程手册
5.2 新基板数据的编制和编辑
D79PCC-41-060-B0
5.2-5

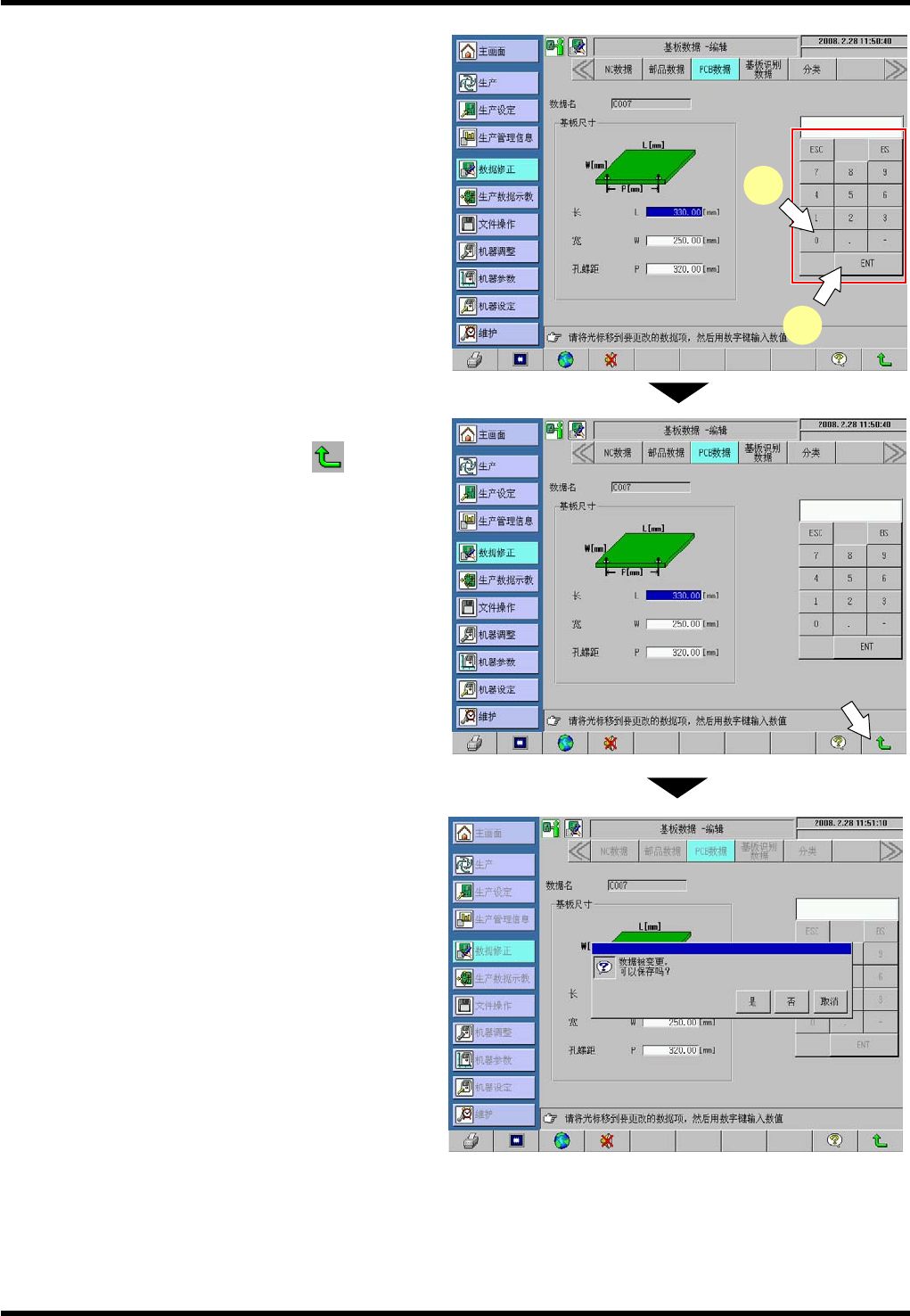

8. 输入各参数项的数据
输入基板尺寸。
例：长 330.00 mm
宽 250.00 mm
孔螺距 320.00 mm 的情况时：
(1) 输入基板尺寸。
例：指定长度栏，输入 “330” 之后，
按 [ENT] 确定。
指定宽度栏，输入 “250” 之后，
按 [ENT] 确定。
指定孔螺距栏，输入 “320” 之后，
按 [ENT] 确定。
9. 结束基板数据输入
将参数全部输入完之后，按
(返回) ，
返回到 “基板数据的选择” 画面。
10. 保存的确认
会显示提示框，请按动其中的一个键。
[是]
要使编辑内容生效并结束时，按动此键。
[否]
要废弃编辑内容并结束时，按动此键。
[取消]
要继续进行编辑时，按动此键。
(1)
(1)
AV131
编程手册
5.2 新基板数据的编制和编辑
D79PCC-41-060-B0
5.2-6
5.2.2 基板数据的编辑
基板数据编辑功能可以用于基板数据编辑栏中。

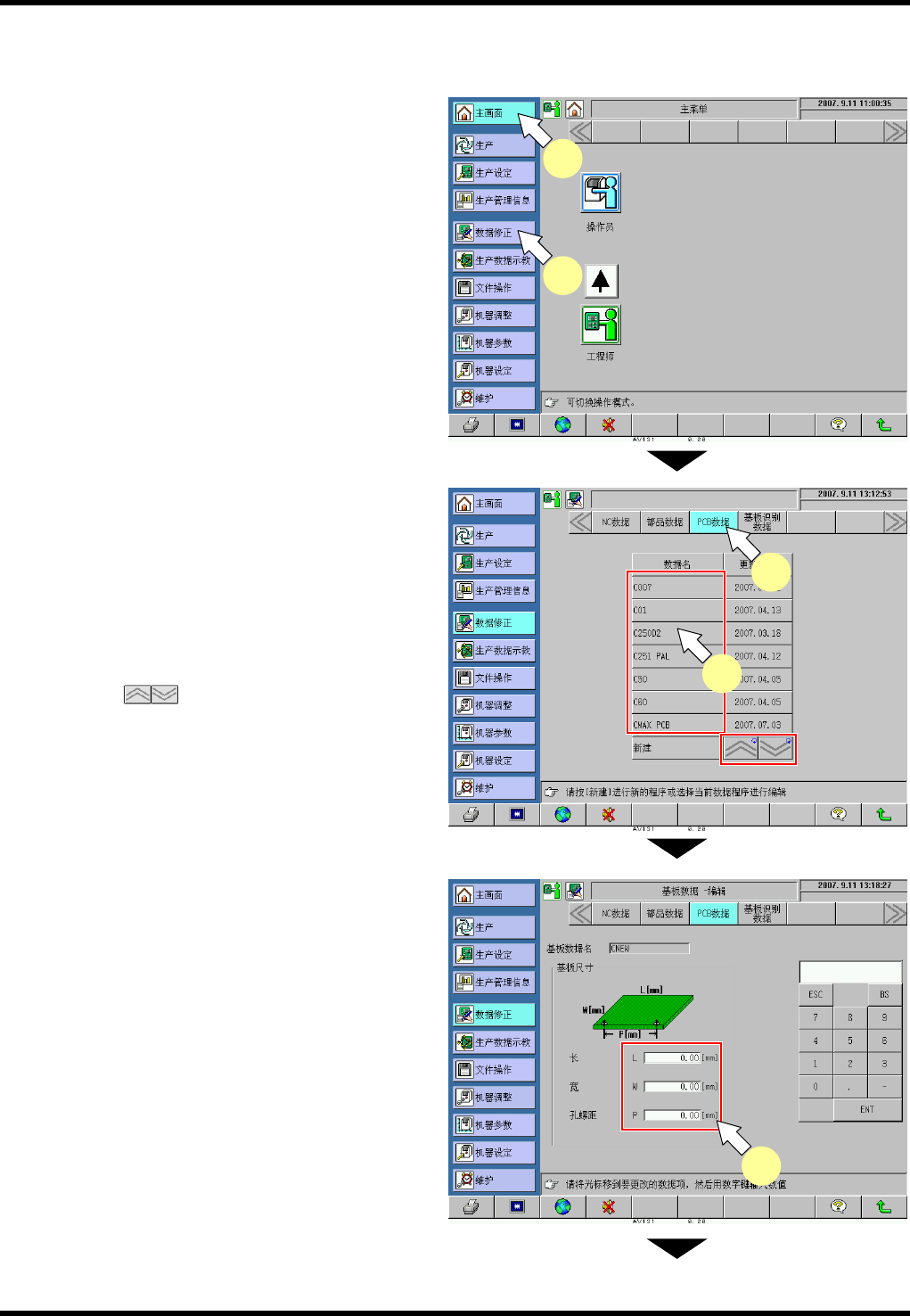

编辑数据的步骤
2.
1. 显示 “主画面”。
按下 [主画面] 。
2. 显示 “数据修正菜单” 画面。
按下 [数据修正] 。
3. 显示 “基板数据修正菜单” 画面。
按下 [PCB数据] 。
4. 指定基板数据。
从画面上显示的数据名中选择要修正的数据。
=提示=
按
，可对画面上显示的数据一览进
行翻页。
5. 按动要修正、订正的数据的输入栏。
1
2
4
3
5
AV131
编程手册
5.2 新基板数据的编制和编辑
D79PCC-41-060-B0
5.2-7

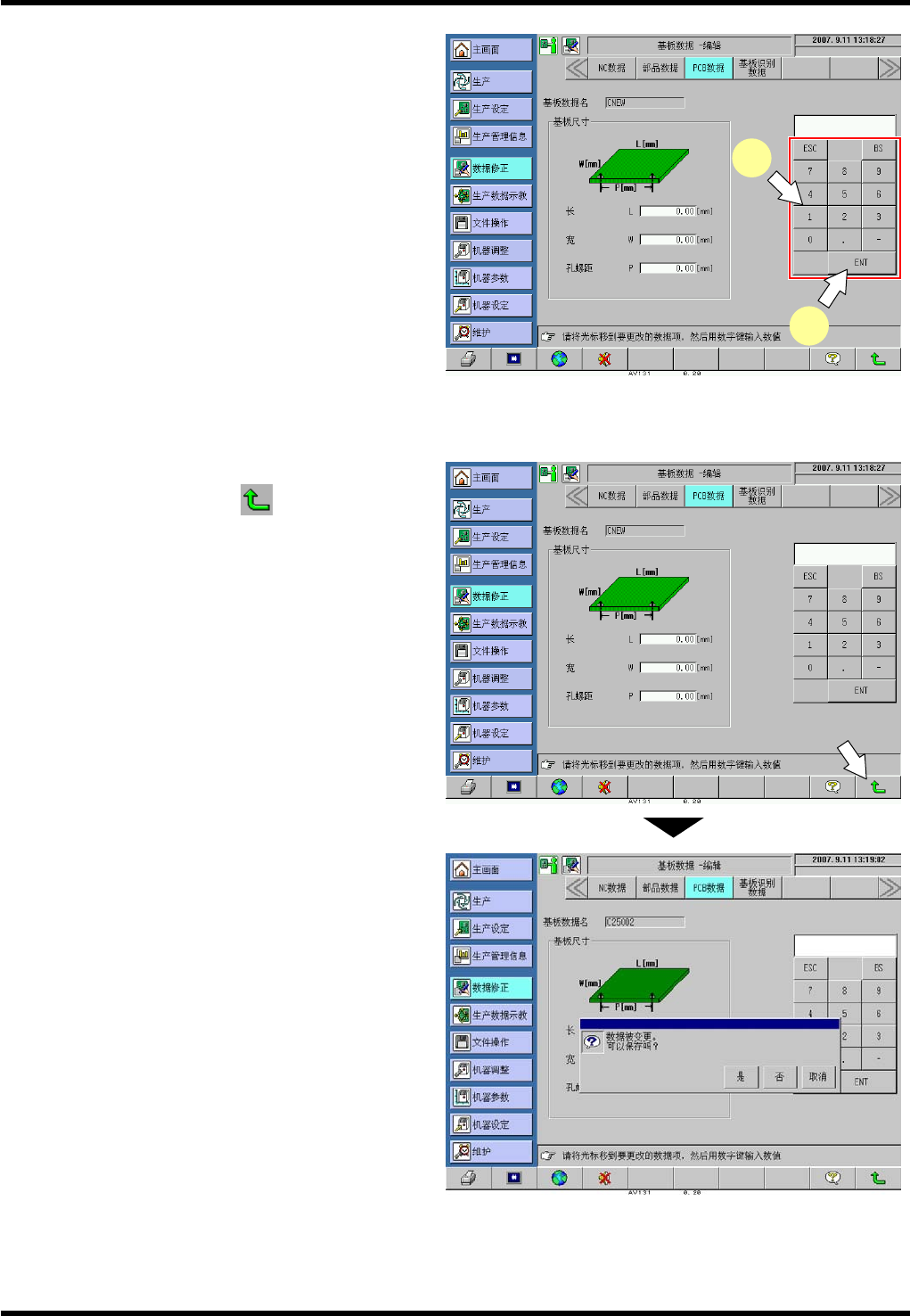

6. 输入一个新的数据。
7. 登录数据。
按 [ENT] ，数据被登录。
编辑功能的结束步骤
3.
1. 结束编辑功能时，按 (返回) 。
2. 保存的确认
会显示提示框，请按动其中的一个键。
[是]
要使编辑内容生效并结束时，按动此键。
[否]
要废弃编辑内容并结束时，按动此键。
[取消]
要继续进行编辑时，按动此键。
7
6
