本章讲解基板识别数据编制的步骤。
AV131
编程手册
6.1 基板识别数据的设定项目
D79PCC-4X-010-B0
6.1-1
6.1. 基板识别数据的设定项目
D79PCC-4X-010-B0
6.1.1 参数一览表
基板识别数据是作为识别基准而贮存的基板孔位置的依据，也是执行基板位置识别 (基板歪斜或定位不正确)
时的依据。

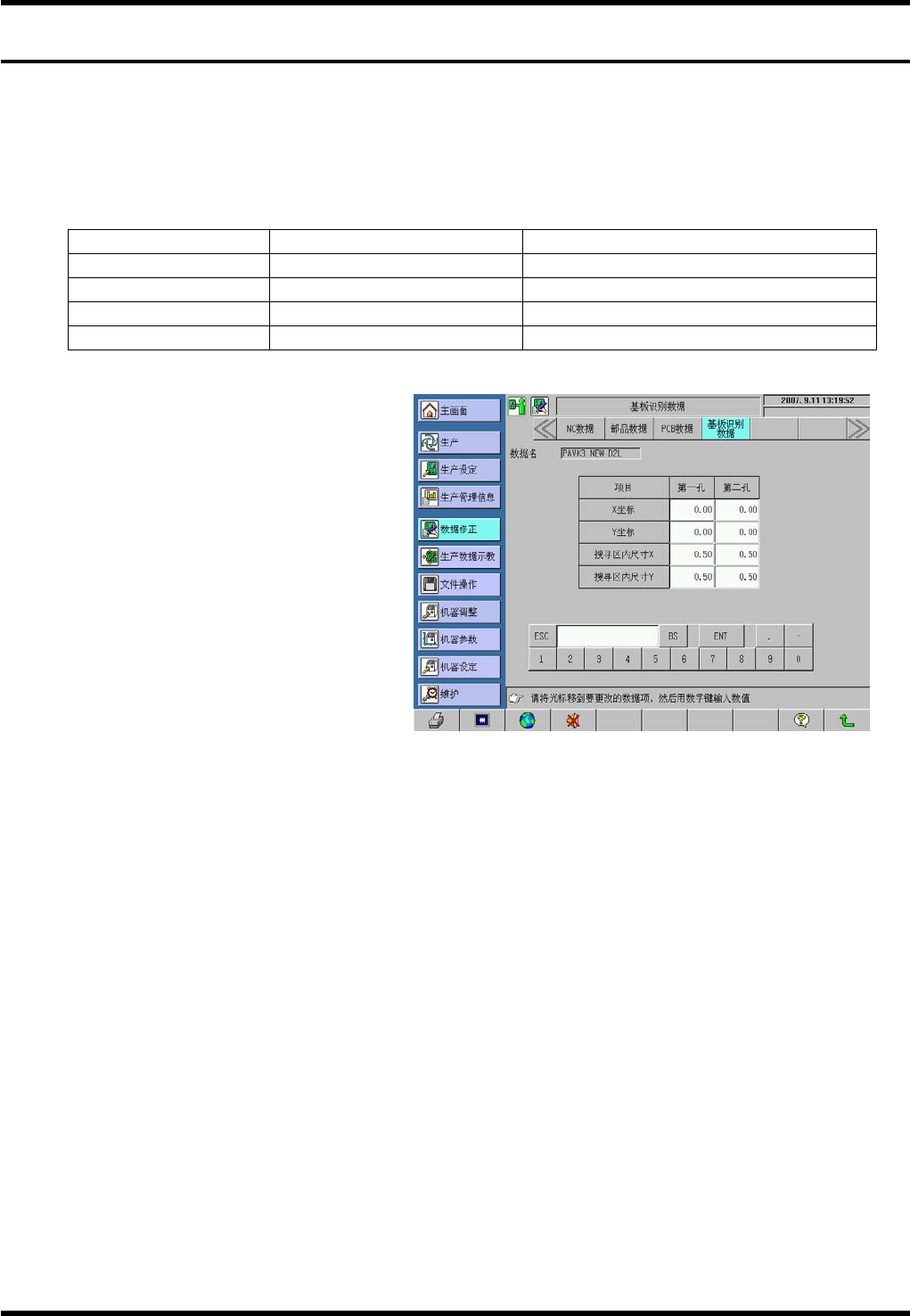

基板识别数据包括以下参数 (数据项)。
参数 输入单位、基准值 说明
X
0.00 ~ 999.99 (mm)
识别孔位置的 X 座标
Y
0.00 ~ 999.99 (mm)
识别孔位置的 Y 座标
搜寻区内尺寸 X
0.00 ~ 999.99 (mm)
识别对象孔的搜索区域尺寸的 X 方向尺寸。
搜寻区内尺寸 Y
0.00 ~ 999.99 (mm)
识别对象孔的搜索区域尺寸的 Y 方向尺寸。
