3 Technische Daten des Automaten Betriebsanleitung SIPLACE D4i 3.7 LP-Transportsystem Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 112 3.7.6 Konfigurationsmöglichkeiten 3.7.6.1 LP-Einfachtransport Artikel-Nr . 001…
Betriebsanleitung SIPLACE D4i 3 Technische Daten des Automaten
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 3.7 LP-Transportsystem
111
3.7.5.2 Technische Daten des flexiblen LP-Doppeltransports
3
Feste Transportkante Rechts oder links
Leiterplattenformat
Standard (Länge x Breite)
Option "Breite LP"
Option "Lange LP"
Option "Lange LP" und Option
"Breite LP"
Doppeltransport im Modus "Einfach-
transport"
Standard (Länge x Breite)
Option "Lange LP"
50 x 50 mm² bis 368 x 216 mm²
50 x 50 mm² bis 368 x 242 mm²
50 x 120 mm² bis 610 x 216 mm²
50 x 120 mm² bis 610 x 242 mm²
50 x 50 mm² bis 368 x 380 mm²
50 x 120 mm² bis 610 x 380 mm²
Leiterplattendicke
Standard 0,3 mm bis 4,5 mm ± 0,2 mm
(stärkere LP auf Anfrage)
Leiterplattenwölbung siehe Abschnitt 3.7.7
, Seite 113
LP-Gewicht max. 3 kg
Freiraum auf LP-Unterseite
Standard
Option
25 mm ± 0,2 mm
max. 40 mm ± 0,2 mm
LP-Transporthöhe 830 mm ± 15 mm (Standard)
900 mm ± 15 mm (Option)
930 mm ± 15 mm (Option)
950 mm ± 15 mm (Option SMEMA)
Typ der Schnittstelle Siemens / SMEMA
a
a) Option
BE-freier Führungsrand 3 mm
LP-Wechselzeit 2,5 s
LP-Positioniergenauigkeit ± 0,5 mm
Transportart synchron oder asynchron (über Software wählbar)
Bestückinhalt je Transport gleich oder unterschiedlich
LP-Breite je Transport gleich oder unterschiedlich
Schlechtmarkenerkennung synchron: möglich (kein globaler Inkpunkt)
asynchron: möglich
Automatische Breitenverstellung synchron: möglich, asynchron: möglich
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D4i
3.7 LP-Transportsystem Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE
112
3.7.6 Konfigurationsmöglichkeiten
3.7.6.1 LP-Einfachtransport
Artikel-Nr. 00119940-xx Einfachtransport SIPLACE D4i
Artikel-Nr. 00119626-xx Feste Transportseite rechts, D4i/D2i/D1i
Artikel-Nr. 00119928-xx Feste Transportseite links, D4i/D2i/D1i
Artikel-Nr. 00119631-xx Transportbreite 242/508 mm, D4i/D2i/D1i
Artikel-Nr. 00119086-xx Transporthöhe 900 mm, D4i
Artikel-Nr. 00119083-xx Transporthöhe 930 mm, D4i
Artikel-Nr. 00119082-xx Transporthöhe 950 mm, D4i
Artikel-Nr. 00119092-xx Adapterbox SMEMA, Ein- und Ausgabe (Einfach- und Doppel-
transport) D4i/D2i/D1i
3.7.6.2 Flexibler LP-Doppeltransport
Artikel-Nr. 00119942-xx Doppeltransport SIPLACE D4i
Artikel-Nr. 00119626-xx Feste Transportseite rechts, D4i/D2i/D1i
Artikel-Nr. 00119928-xx Feste Transportseite links, D4i/D2i/D1i
Artikel-Nr. 00119631-xx Transportbreite 242/508 mm, D4i/D2i/D1i
Artikel-Nr. 00119086-xx Transporthöhe 900 mm, D4i
Artikel-Nr. 00119083-xx Transporthöhe 930 mm, D4i
Artikel-Nr. 00119082-xx Transporthöhe 950 mm, D4i
Artikel-Nr. 00119092-xx Adapterbox SMEMA, Ein- und Ausgabe (Einfach- und Doppel-
transport) D4i/D2i/D1i
Betriebsanleitung SIPLACE D4i 3 Technische Daten des Automaten
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 3.7 LP-Transportsystem
113

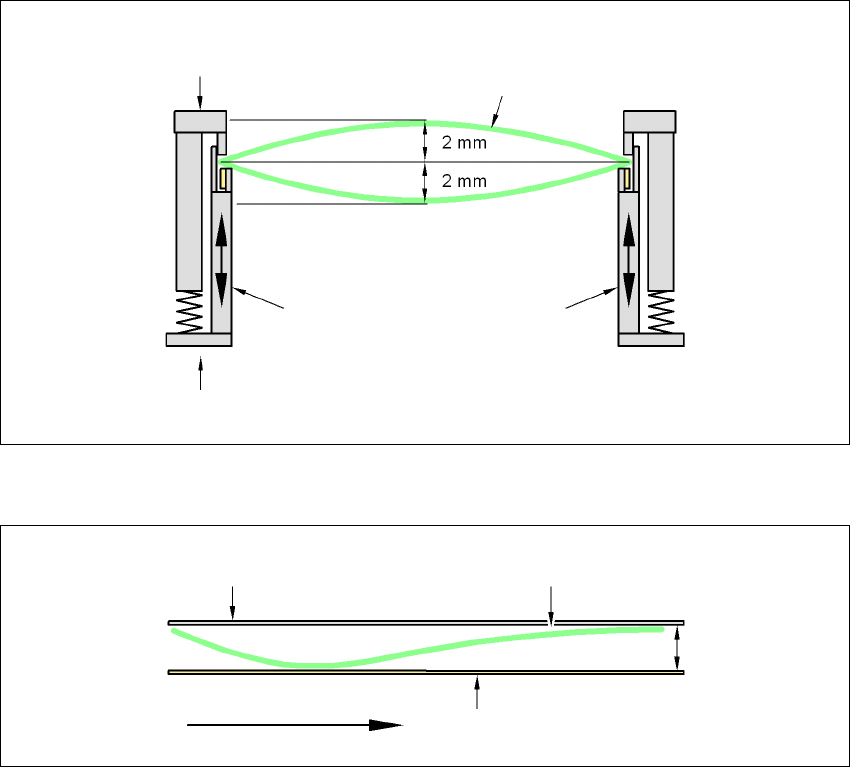

3.7.7 Definition der Leiterplattenwölbung
3.7.7.1 LP-Wölbung während des Transports
LP-Wölbung quer zur Transportrichtung max. 1% der LP-Diagonale, aber nicht mehr als 2 mm
3
LP-Wölbung in Transportrichtung + LP-Dicke < 5,5 mm
3
3
Feste Klemmkante
Bewegliche Klemmvorrichtung
Leiterplatte
Transportwange
Feste Klemmkante
Transportband
Leiterplatte
LP-Transportrichtung
5,5 mm
