Betriebsanleitung SIPLACE D4i 3 Technische Daten des Automaten Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 3.9 Zuführmodule 125 3.9.8.3 Gurtzuführmodul 3 x 8 mm SL für 0 201 und größere Bauelemente 3 Abb. 3.9 - 3…
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D4i
3.9 Zuführmodule Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE
124
3.9.8.2 Gurtzuführmodul 3 x 8 mm S für 01005-Bauelemente

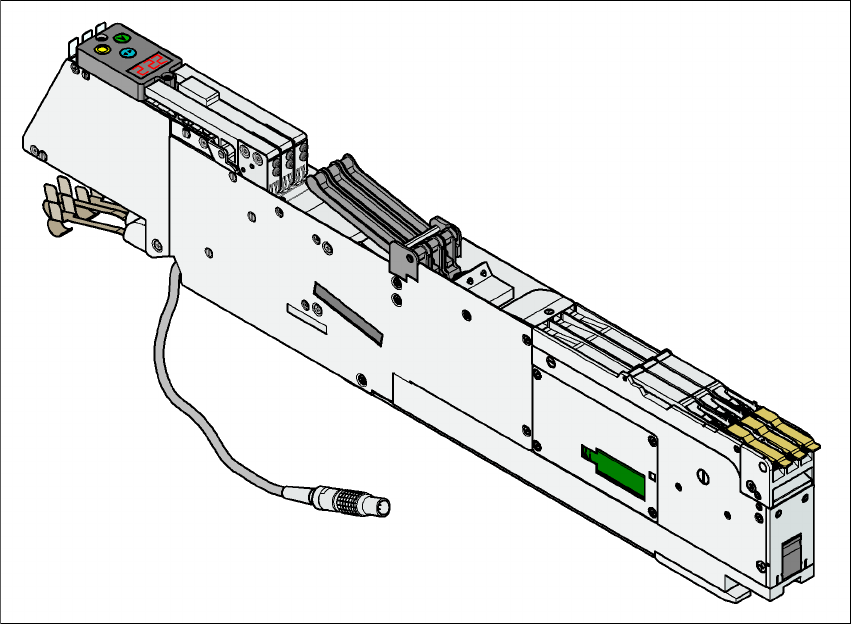

Abb. 3.9 - 2 Gurtzuführmodul 3x8 mm S für 01005/0201/0402-Bauelemente
3
Artikelnummer 00176100-xx 3
Breite 30,6 mm 3
Spuren pro Zuführmodul 3 3
Belegte Zuführmodul-Stellplätze 1 3
Max. Anzahl der Zuführmodule pro Maschine 2 x 15 3
Bauelementevorrat bei 7"-Spulen ca. 10.000 Stück 3
Transportschrittweite 2 mm / 4 mm 3
Gurtmaterial Papiergurt 3
Max. BE-Höhe 0,7 mm 3
Bauelementespektrum 01005/0201/0402 3
Betriebsanleitung SIPLACE D4i 3 Technische Daten des Automaten
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 3.9 Zuführmodule
125
3.9.8.3 Gurtzuführmodul 3 x 8 mm SL für 0201 und größere Bauelemente
3

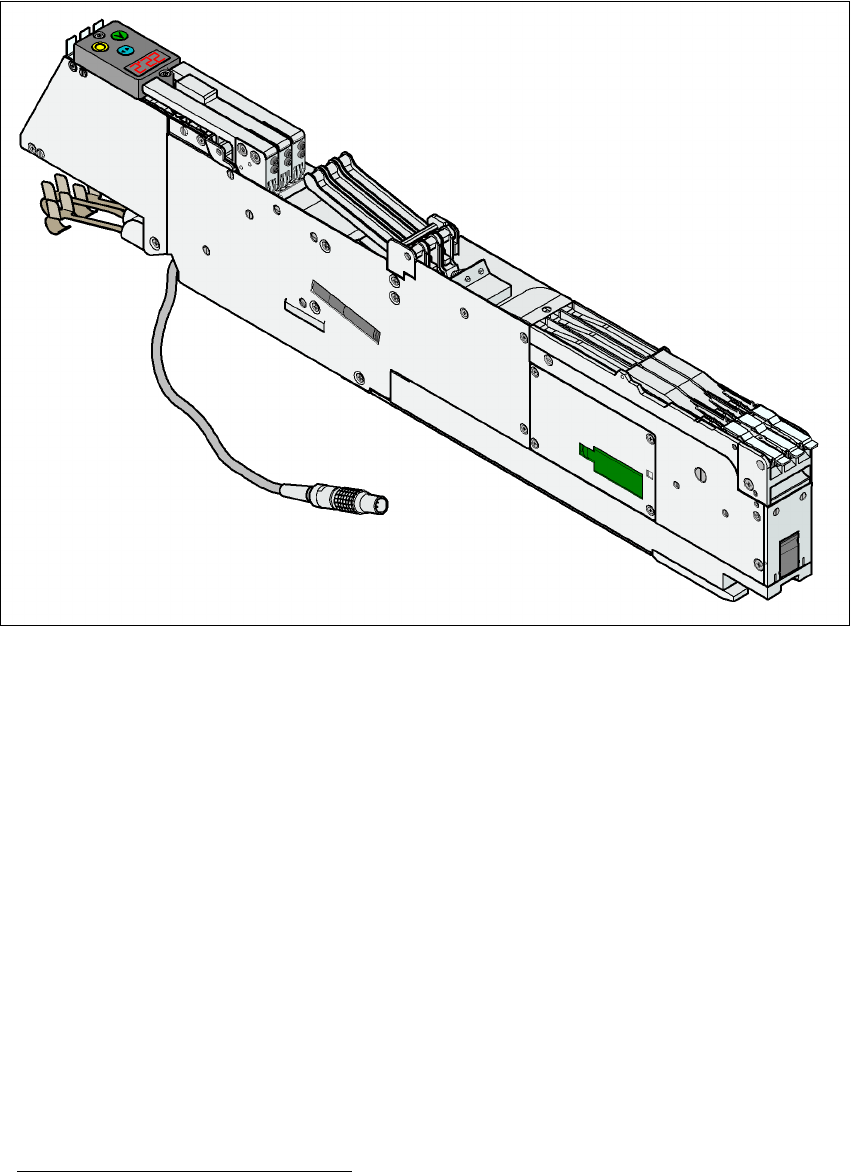

Abb. 3.9 - 3 Gurtzuführmodul 3x8 mm SL
a
für 0201 und größere Bauelemente
3
Artikelnummer 00141088-xx 3
Breite 30,6 mm 3
Spuren pro Zuführmodul 3 3
Belegte Zuführmodul-Stellplätze 1 3
Max. Anzahl der Zuführmodule pro Maschine 2 x 15 3
Bauelementevorrat bei 7"-Spulen ca. 10.000 Stück 3
Transportschrittweite 2 mm / 4 mm / 8 mm 3
Gurtmaterial Papier- oder Blistergurt 3
Max. BE-Höhe 2,5 mm 3
Bauelementespektrum ab 0201 3
2 Abholpositionen vordere Position: BE 1,6 mm
hintere Position: BE 1,6 mm 3
3
Beim diesem Zuführmodul wurde das neue Prinzip "Feed on Demand" (Zuführen nach Anforde-
rung) realisiert, um das Verwerfen von Bauelementen zu reduzieren. Die BE werden erst dann zur
Abholposition transportiert, wenn der Bestückkopf zur Abholposition fährt.
a) SL = Shutterless, d.h. ohne BE-Abdeckung
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D4i
3.9 Zuführmodule Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE
126
3.9.9 Gurtzuführmodul 12/16 mm S

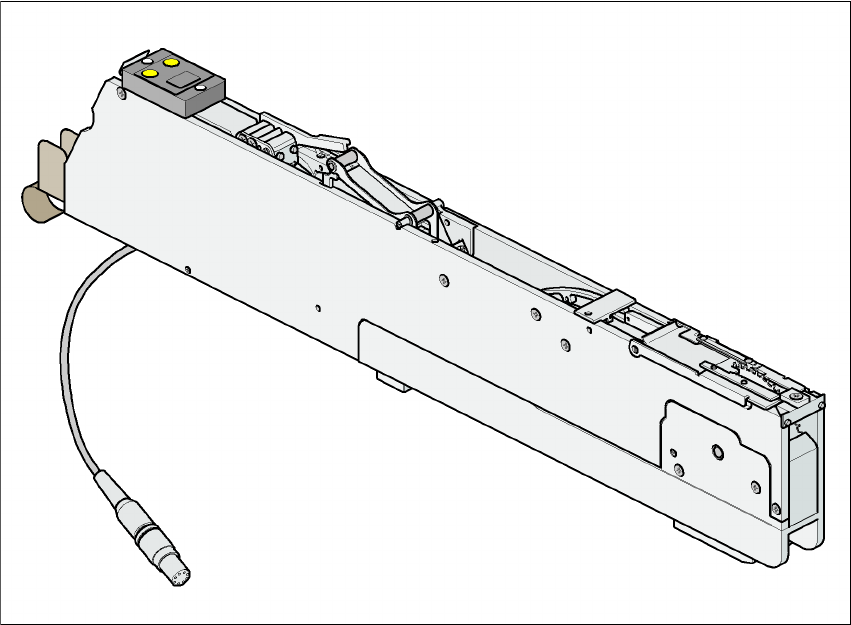

Abb. 3.9 - 4 Gurtzuführmodul 12/16 mm S
Artikelnummer 00141092-xx
Breite 30,3 mm
Spuren pro Zuführmodul 1
Belegte Zuführmodul-Stellplätze 1
Max. Anzahl der Zuführmodule pro Maschine 4 x 12
Bauelementevorrat bei 7"-Spulen ca. 4.000 Stück
Transportschrittweite von 4 bis 24 mm in 4 mm - Schritten
Gurtmaterial Papier- oder Blistergurt
Max. BE-Höhe 14 mm 3
