Betriebsanleitung SIPLACE D4i 3 Technische Daten des Automaten
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 3.9 Zuführmodule
127
3.9.10 Gurtzuführmodul 24/32 mm S
Abb. 3.9 - 5 Gurtzuführmodul 24/32 mm S
Artikelnummer 00141093-xx
Breite 42,4 mm
Spuren pro Zuführmodul 1
Belegte Zuführmodul-Stellplätze 1,5
Max. Anzahl der Zuführmodule pro Maschine 4 x 8
Bauelementevorrat bei 7"-Spulen ca. 2.000 Stück
Transportschrittweite von 4 bis 40 mm in 4 mm - Schritten
Gurtmaterial Blistergurt
Max. BE-Höhe 14 mm 3
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D4i
3.9 Zuführmodule Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE
128
3.9.11 Vibrationslängsförderer, Typ 3
3

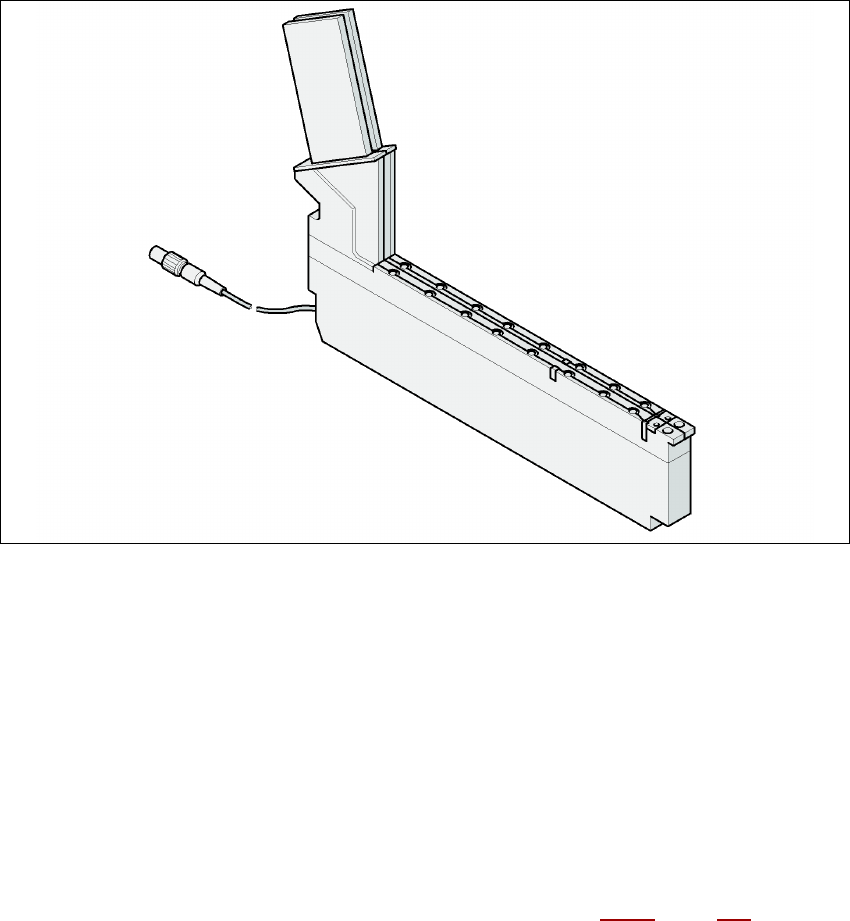

Abb. 3.9 - 6 Vibrationslängsförderer, Typ 3
Artikelnummer 00142031-xx
Breite 28 mm
Spuren pro Förderer 1, 2 oder 3
Belegte Stellplätze 1
Max. Anzahl der Förderer pro Maschine 4 x 12
Bauelementevorrat Je Stangenmagazin max. 150 Stück,
je nach Bauelementelänge
Spezifische Daten für Stangenmagazine 9,5 mm Breite / 3 Stück
15 mm Breite / 2 Stück
> 15 mm Breite / 1 Stück
30 mm Breite / 1 Stück
Rüttelzeit mit SIPLACE Pro einstellbar von 400 bis
über 1.000 msec
Betriebsanleitung SIPLACE D4i 3 Technische Daten des Automaten
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 3.9 Zuführmodule
129
3.9.12 Bulkcase-Zuführmodul
3

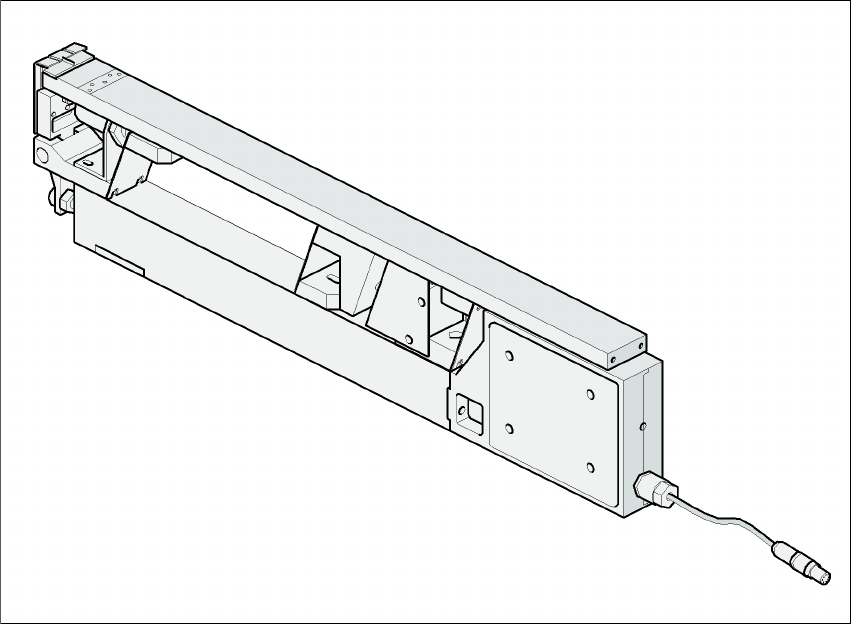

Abb. 3.9 - 7 Bulkcase-Zuführmodul
3
Artikelnummer 00142318-xx
Breite 30,6 mm
Spuren pro Zuführmodul 2
Belegte Zuführmodul-Stellplätze 1
Max. Anzahl der Zuführmodule pro Maschine 4 x 12
Bauelementevorrat bis zu 50.000 Stück
Zuführschienen 0402/0,5 mm Höhe Art.-Nr. 00142320-xx
0603/0,80 mm Höhe Art.-Nr. 00142322-xx
Taktzeit < 60 ms
Die Druckluftversorgung für Bulkcase-Zuführmodule ist in Abschnitt 3.10.6
, Seite 137 beschrie-
ben.
