3.10.4 Gurtcontainer
Der Gurtcontainer kann Spulen mit einem Durchmesser von bis zu 19" aufnehmen. Verwenden
Sie Steckachsen, wenn Sie Spulen ab 15" Durchmesser verarbeiten. Das Einsetzen der Trenn-
bleche ist in Abschnitt 5.5.4
Seite 200 beschrieben.
HINWEIS 3
Für optimalen Betrieb empfehlen wir den Einsatz von Steckachsen ab einem Durchmesser
von 15".
3
Abb. 3.10 - 4 BE-Wagen mit Gurtcontainer
(1) BE-Wagen
(2) Gurtcontainer
(3) Gurtabfallbehälter
(4) Steckachse (vergrößert)
(5) Position der Steckachsen
(6) Trennblech
Betriebsanleitung SIPLACE D4i 3 Technische Daten des Automaten
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 3.10 BE-Wagen
137
3.10.4.1 Gurtrollendurchmesser in Abhängigkeit von der LP-Transporthöhe
3
3.10.5 Externe Spannungsversorgung für den BE-Wagen
Artikel-Nr. 00119029-xx Externe Spannungsversorgung, Förderertisch D4i
Artikel-Nr. 00119030-xx Verlängerungskabel, Förderertisch
Um die Zeitspanne für einen Rüstungswechsel möglichst gering zu halten, lassen sich die BE-
Wagen an einem externen Rüstplatz vorrüsten. Zur Vorbereitung auf den Betriebseinsatz können
dort die Zuführmodulfunktionen und -Einstellungen überprüft werden. Dazu bieten wir eine exter-
ne Stromversorgung an. Über ein Verbindungskabel wird der BE-Wagen mit der erforderlichen
Betriebsspannung und mit Druckluft versorgt.
3.10.5.1 Technische Daten
Zum Lieferumfang gehören ein Netzkabel nach europäischer Norm, ein Netzkabel nach US-Norm
und ein Verbindungskabel zwischen Spannungsversorgung und BE-Wagen.
3.10.6 Druckluftversorgung für Bulkcase-Zuführmodule
Artikel-Nr. 00119028-xx Bulkcase Luftverteiler
Bulkcase-Zuführmodule benötigen für den Betrieb Druckluft. Als Option wird deshalb eine Druck-
luftversorgung für Bulkcase-Zuführmodule angeboten.
Die Montage ist einfach. Der Druckluftverteiler (Pos. 1 in Abb. 3.10 - 5
) wird mit zwei Schrauben
(Pos. 2 in Abb. 3.10 - 5
) am BE-Tisch (Pos. 3 in Abb. 3.10 - 5) befestigt. Danach wird der Druck-
Option – Mit Halterung für 3. Gurtrolle
LP-Transporthöhe des
BE-Wagens
Gurtrollendurchmesser Gurtrollendurchmesser
830 mm 17" 15"
900 mm 19" 17"
930 mm 19" 17"
950 mm 19" 19"
Netzspannung 230 V~ ± 5 %
120 V~ ± 5 %
Druckluftanschluss max. 1,0 MPa (10 bar)
Ausgangsdruck mit Druckregler einstellbar
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D4i
3.10 BE-Wagen Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE
138
luftverteiler an die Druckluftversorgung des BE-Wagens angeschlossen. An der Rückseite des
Druckluftverteilers sind Halteklammern (Pos. 4 in Abb. 3.10 - 5
). Sie fixieren die Bulkcase-Zuführ-
module auf dem BE-Tisch und sorgen so für eine einwandfreie Druckluftversorgung.
3

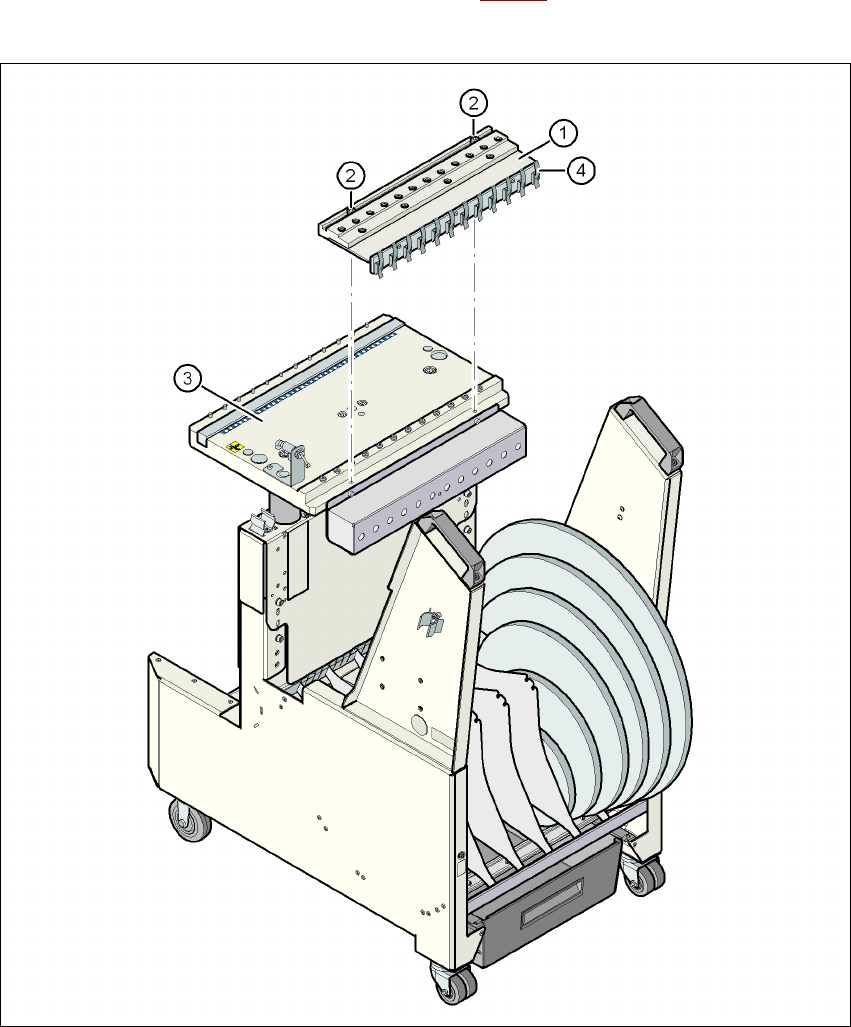

Abb. 3.10 - 5 Druckluftversorgung für Bulkcase-Zuführmodule
(1) Druckluftverteiler
(2) Schraube DIN 912, M8x20, 2 Stück
(3) BE-Tisch
(4) Halteklammern
