Betriebsanleitung SIPLACE D4i 3 Technische Daten des Automaten Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 3.10 BE-Wagen 139 3.10.7 Gurtrollencont ainer in der zweiten Ebene Artikel-Nr . 001 19772-xx Zweite Ebene…
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D4i
3.10 BE-Wagen Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE
138
luftverteiler an die Druckluftversorgung des BE-Wagens angeschlossen. An der Rückseite des
Druckluftverteilers sind Halteklammern (Pos. 4 in Abb. 3.10 - 5
). Sie fixieren die Bulkcase-Zuführ-
module auf dem BE-Tisch und sorgen so für eine einwandfreie Druckluftversorgung.
3
Abb. 3.10 - 5 Druckluftversorgung für Bulkcase-Zuführmodule
(1) Druckluftverteiler
(2) Schraube DIN 912, M8x20, 2 Stück
(3) BE-Tisch
(4) Halteklammern
Betriebsanleitung SIPLACE D4i 3 Technische Daten des Automaten
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 3.10 BE-Wagen
139
3.10.7 Gurtrollencontainer in der zweiten Ebene
Artikel-Nr. 00119772-xx Zweite Ebene für BE-Rollen D4i
Bei einer Maximalrüstung des BE-Wagens mit 3 x 8 mm Zuführmodulen können die Gurtrollen im
Basiscontainer (Pos. 4 in Abb. 3.10 - 6
) eingezwängt werden und das Handling der Gurtrollen er-
schweren. Mit dem Gurtrollencontainer in der zweiten Ebene (Pos. 1 in Abb. 3.10 - 6
) ist es mög-
lich, im Basiscontainer festsitzende Gurtrollen in den Container der zweiten Ebene auszulagern
und das Handling zu erleichtern. Die erhöhte Anordnung des Gurtrollencontainers in der zweiten
Ebene verbessert die Ergonomie beim Rüsten und Nachfüllen von Bauelementen.

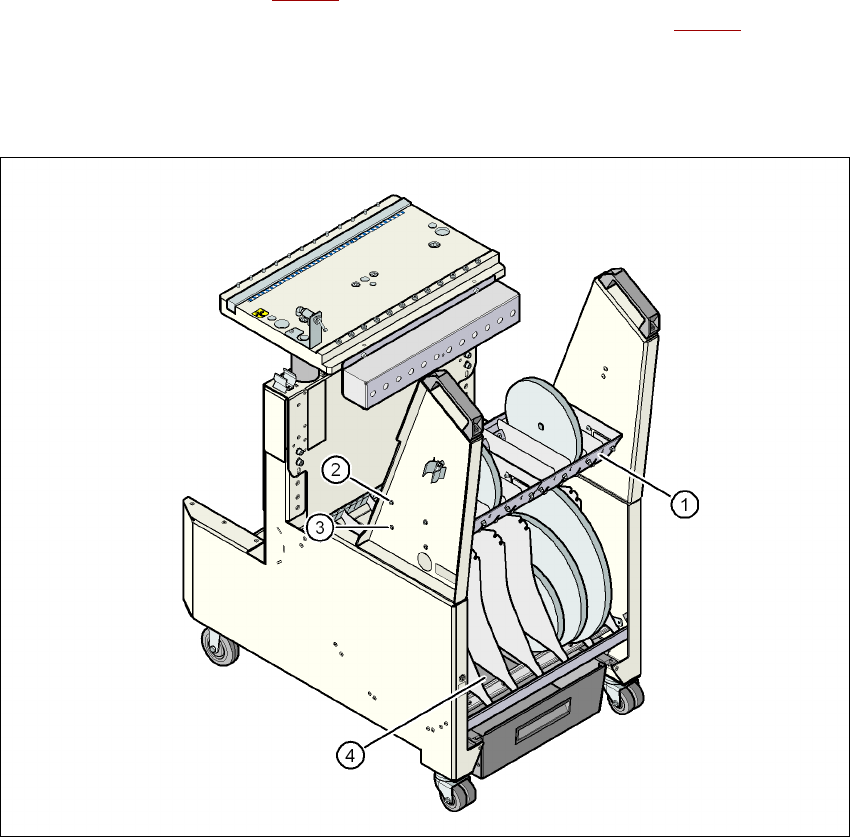

Abb. 3.10 - 6 Zweite Ebene für BE-Rollen
(1) Gurtrollencontainer in der zweiten Ebene
(2) Obere Montageposition
(3) Untere Montageposition
(4) Basiscontainer
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D4i
3.10 BE-Wagen Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE
140
Der Gurtrollencontainer in der zweiten Ebene kann in zwei unterschiedlichen Höhenpositionen
(Pos. 2 und Pos. 3 in Abb. 3.10 - 6
, Seite 139) am BE-Wagen installiert werden. Die maximal zu-
gelassene Rollengröße beträgt sieben Zoll.
Der maximale Rollendurchmesser im Basiscontainer kann bei einer BE-Wagenhöhe von 900 mm
je nach Montageposition folgende Werte annehmen:
3
Der Gurtrollencontainer in der zweiten Ebene ist halb so breit wie der BE-Wagen. Bei Bestellung
wird ein Gurtrollencontainer geliefert. Er kann an der rechten oder linken BE-Wagenseite instal-
liert werden. Soll die volle BE-Wagenbreite genutzt werden, benötigen Sie zwei Gurtrollencontai-
ner in der zweiten Ebene.
Gurtrollencontainer in der zweiten Ebene Max. Rollendurchmesser im Basiscontainer
Obere Montageposition 13 Zoll
Untere Montageposition 10 Zoll
