Betriebsanleitung SIPLACE D4i 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 4.2 Infrastruktur des Aufstellungsorts
149
4.2.3.2 Druckluftanschluss am Automaten
4

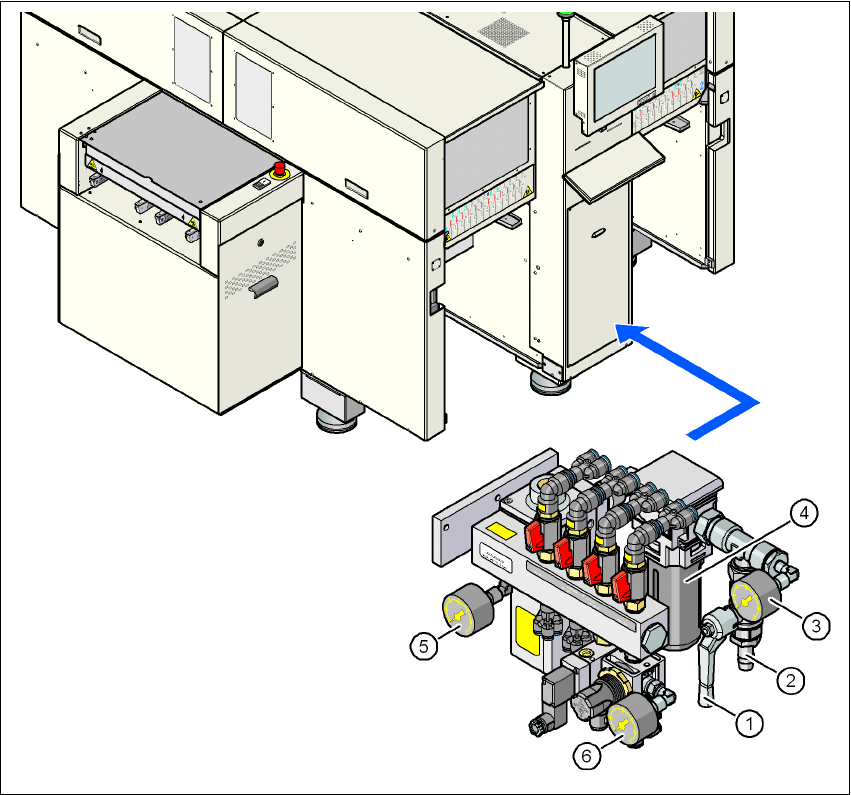

Abb. 4.2 - 1 Anschluss der Druckluftleitung
(1) Absperrhahn in Stellung "AUF"
(2) Druckluftanschluss
(3) Manometer für Eingangsdruck
Solldruck: 0,55 - 1,0 MPa (5,5 - 10 bar), Anzeigebereich: 0 - 1,2 MPa (0 - 12 bar)
(4) Druckluftfilter
(5) Manometer für Versorgungsdruck der Portalverteiler
Solldruck: 0,51 ± 0,01 MPa (5,1 ± 0,1 bar), Anzeigebereich: 0 - 1,2 MPa (0 - 12 bar)
(6) Manometer für Versorgungsdruck der Bulkcase-Zuführmodule
Solldruck: 0,25 ± 0,05 MPa (2,5 ± 0,5 bar), Anzeigebereich: 0 - 0,6 MPa (0 - 6 bar)
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D4i
4.2 Infrastruktur des Aufstellungsorts Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE
150
4.2.4 Netzversorgung
4

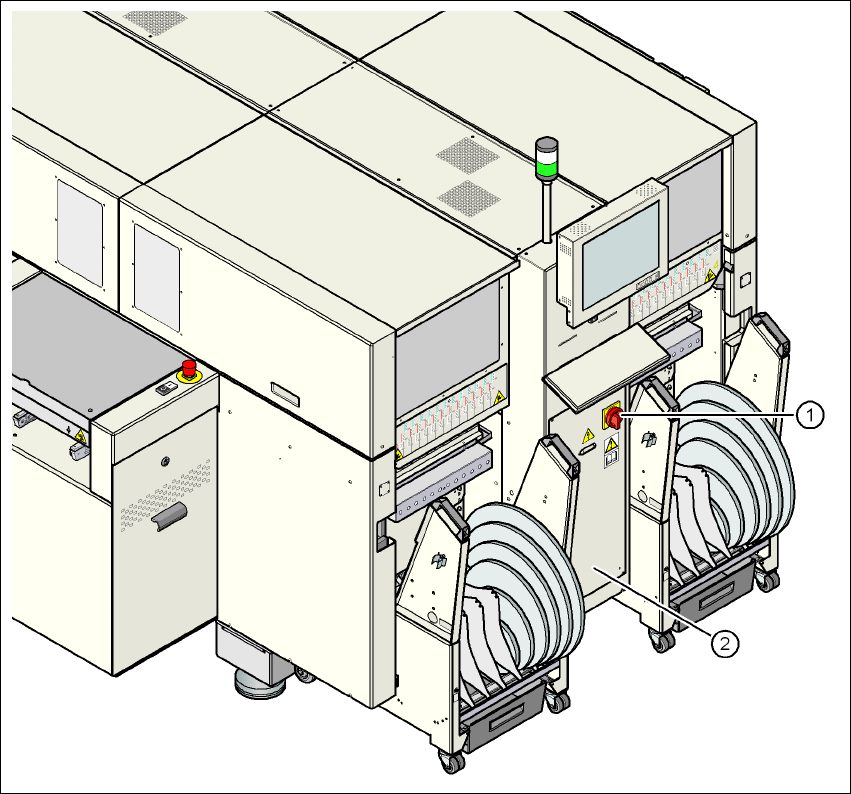

Abb. 4.2 - 2 Lage der Stromversorgung am Automaten
4
(1) Hauptschalter mit Sicherung gegen Wiedereinschalten
(2) Abdeckung
Betriebsanleitung SIPLACE D4i 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 4.2 Infrastruktur des Aufstellungsorts
151
4.2.4.1 Gefahrenhinweise
WARNUNG
Der Automat wird mit 3 x 200 V~, 3 x 208 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ bzw. 3 x 415 V~
± 5 %, 50/60 Hz Netzspannung versorgt. Teile dieser Anlage führen daher lebensgefährliche
Spannungen - auch bei ausgeschaltetem Hauptschalter. Unsachgemäßer Umgang mit diesem
Automaten kann deshalb zu Tod oder schwerer Körperverletzung sowie erheblichem Sachscha-
den führen. 4
→ Beachten Sie die geltenden Unfallverhütungs- und DIN-Vorschriften (insbesondere DIN EN
60 204, Teil 1).
→ Nur qualifiziertes und zertifiziertes Personal darf die Abdeckung über dem Stromversor-
gungseinschub öffnen und den Automaten an die Stromversorgung anschließen.
4
4
4.2.4.2 Netzversorgung überprüfen
Überprüfen Sie, ob die Netzversorgung den vorgeschriebenen Maschinenspezifikationen ent-
spricht (siehe Tabelle in Abschnitt 3.2
, Seite 88).
HINWEIS: 4
In der Dokumentation "Netzkonfiguration (Elektrik und Druckluft) für SMD-Anlagen beim Kun-
den", Artikel-Nr. 00191409-xx sind Maßnahmen beschrieben, um die geforderte Spezifikation zu
erzielen.
HINWEIS: 4
Technisch bedingt treten in der Stromversorgung Spitzenlasten auf. Bitte klären Sie gegebenen-
falls die Netzimpedanz mit Ihrem Energieversorgungsunternehmen ab.
4
4
4.2.4.3 Netzversorgungskabel - Spezifikation
Für das Netzversorgungskabel gelten folgende Spezifikationen:
5 x 6 mm² bei 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~
5 x 6 mm² bei 3 x 200 V~ / 3 x 208 V~ / 3 x 230 V~
Die Farbcodierung der Adern hängt vom Bestimmungsland des Anlagenbetreibers ab.
