4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D4i 4.2 Infrastruktur des Aufstellungsorts Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 154 → Crimpen Sie an jedes Aderende eine Ad erendhülse. → Lösen Sie…
Betriebsanleitung SIPLACE D4i 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 4.2 Infrastruktur des Aufstellungsorts
153
4.2.4.4 Netzversorgungskabel anschließen
4

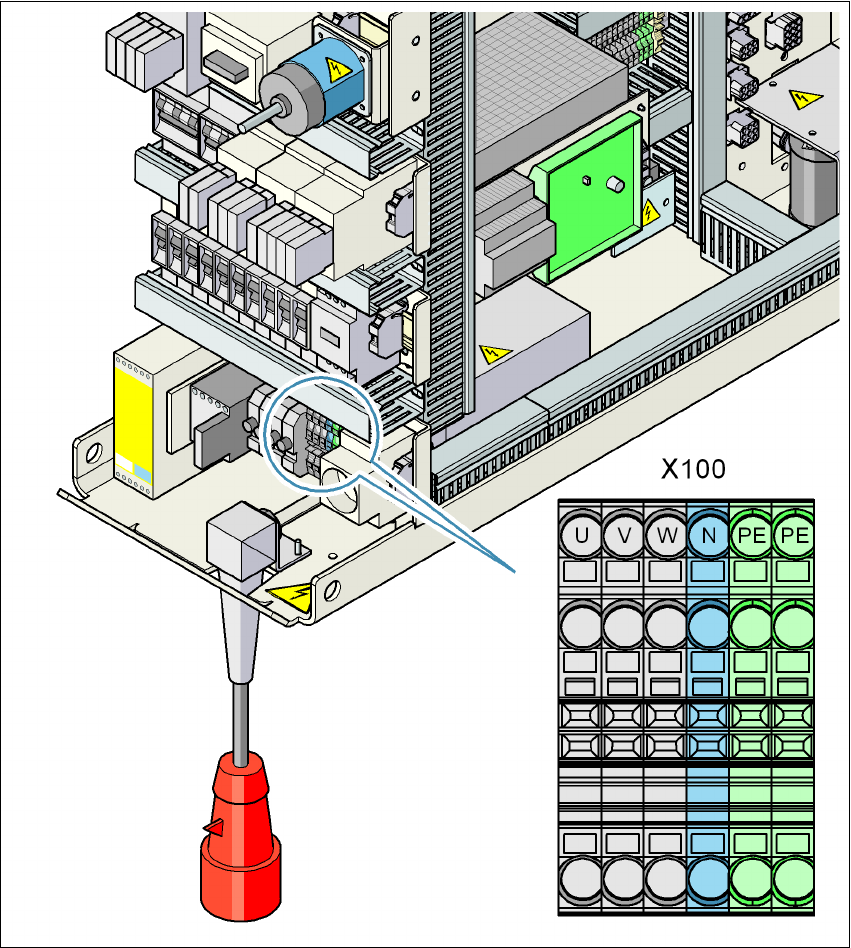

Abb. 4.2 - 4 Klemmenfeld für den Anschluss des Netzanschlusskabels
(U) Drehstromphase
(V) Drehstromphase
(W) Drehstromphase
(N) Neutralleiter
(PE) Schutzleiter
(X100) Einspeiseklemmen
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D4i
4.2 Infrastruktur des Aufstellungsorts Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE
154
→ Crimpen Sie an jedes Aderende eine Aderendhülse.
→ Lösen Sie die Mutter an der Winkel-Kabelverschraubung (Pos. 2 in Abb. 4.2 - 3
).
→ Klappen Sie die Winkel-Kabelverschraubung auf.
→ Führen Sie das Netzversorgungskabel durch die Winkel-Kabelverschraubung zum Klem-
menfeld X100 (siehe X100 in Abb. 4.2 - 4
).
→ Klemmen Sie das Kabel an und sorgen Sie für einen genügend großen Biegeradius. Die
Adern dürfen nicht geknickt werden.
→ Klappen Sie die Winkel-Kabelverschraubung (Pos. 2 in Abb. 4.2 - 3
) zu und ziehen Sie die
Mutter handfest an.
4.2.4.5 Anschlüsse an der Primärseite des Drehstromtransformators T1 überprüfen
Die Primärseite des Drehstromtransformators T1 muss für die jeweilige Versorgungsspannung
konfiguriert sein.
→ Überprüfen Sie deshalb an der Klemmleiste (siehe Abb. 4.2 - 5
), ob die Primärseite des Dreh-
stromtransformators für die jeweilige Versorgungsspannung korrekt angeschlossen ist.
4

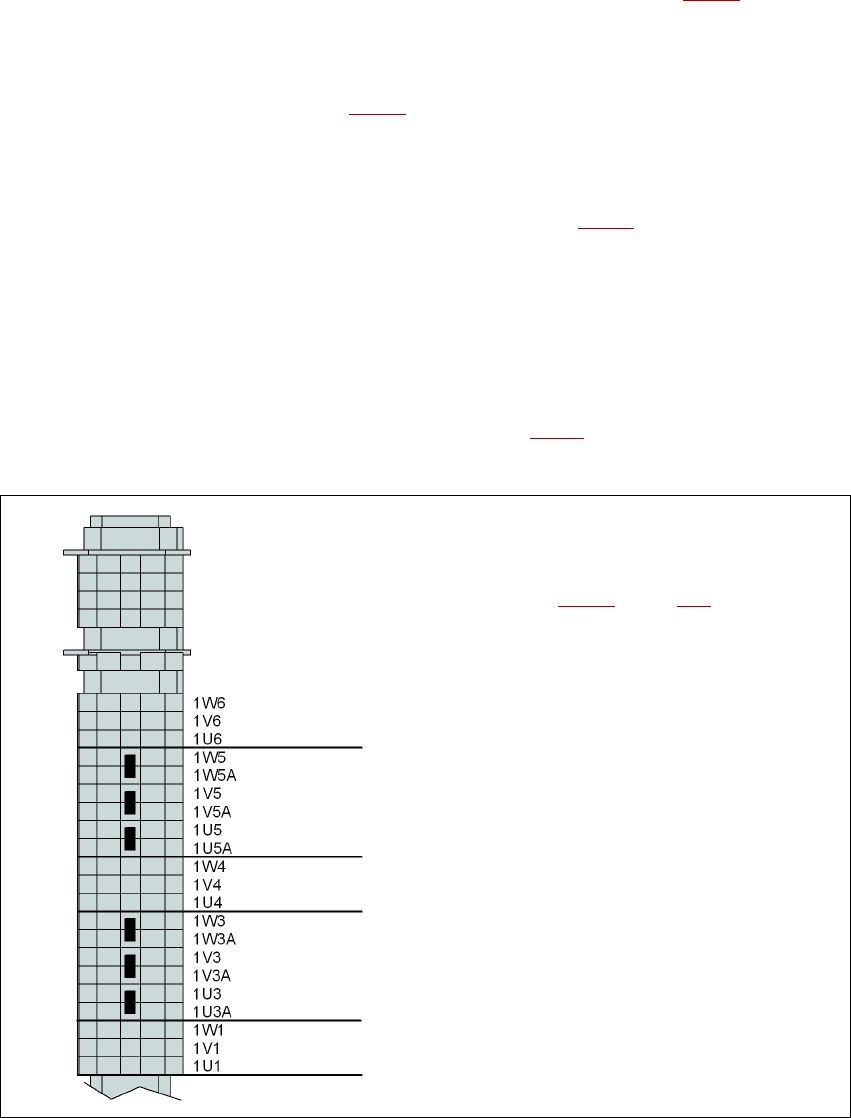

Abb. 4.2 - 5 Klemmenfeld der Primärseite des Drehstromtransformators T1
Für die Lage des Klemmenfelds siehe
Pos. 3 in Abb. 4.2 - 6
, Seite 155
3 x 204 V~
3 x 230 V~
3 x 380 V~
3 x 400 V~
3 x 415 V~
Betriebsanleitung SIPLACE D4i 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 4.2 Infrastruktur des Aufstellungsorts
155
HINWEIS 4
Die japanischen Versorgungsnetze (3 x 200 V~) und Versorgungsnetze in den USA (3 x 208 V~)
werden an die Klemmen für 3 x 204 V~ angeschlossen.
4
4
4
4

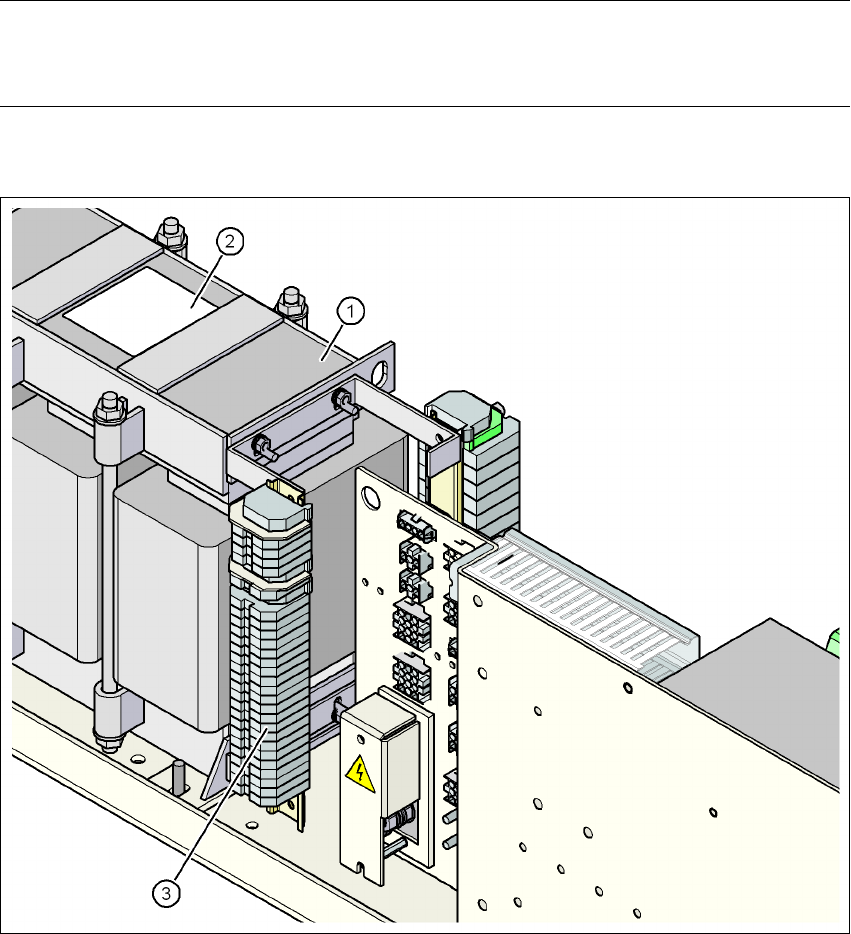

Abb. 4.2 - 6 Lage des Klemmenfelds mit Primäranschlüssen des Drehstromtransformators T1
(1) Drehstromtransformator T1
(2) Schild mit Anschlussschema der Primärseite
(3) Klemmenfeld mit Primäranschlüssen des Drehstromtransformators T1
