4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D4i 4.2 Infrastruktur des Aufstellungsorts Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 156 4.2.4.6 Brücken für die Einschalt strombegrenzung überprüfen In…
Betriebsanleitung SIPLACE D4i 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 4.2 Infrastruktur des Aufstellungsorts
155
HINWEIS 4
Die japanischen Versorgungsnetze (3 x 200 V~) und Versorgungsnetze in den USA (3 x 208 V~)
werden an die Klemmen für 3 x 204 V~ angeschlossen.
4
4
4
4
Abb. 4.2 - 6 Lage des Klemmenfelds mit Primäranschlüssen des Drehstromtransformators T1
(1) Drehstromtransformator T1
(2) Schild mit Anschlussschema der Primärseite
(3) Klemmenfeld mit Primäranschlüssen des Drehstromtransformators T1
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D4i
4.2 Infrastruktur des Aufstellungsorts Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE
156
4.2.4.6 Brücken für die Einschaltstrombegrenzung überprüfen
In Abhängigkeit von der Versorgungsspannung muss die Einschaltstrombegrenzung konfiguriert
sein. Dies geschieht mit Hilfe von Drahtbrücken auf der Platine für die Einschaltstrombegrenzung
(Pos. 1 in Abb. 4.2 - 7
).
4

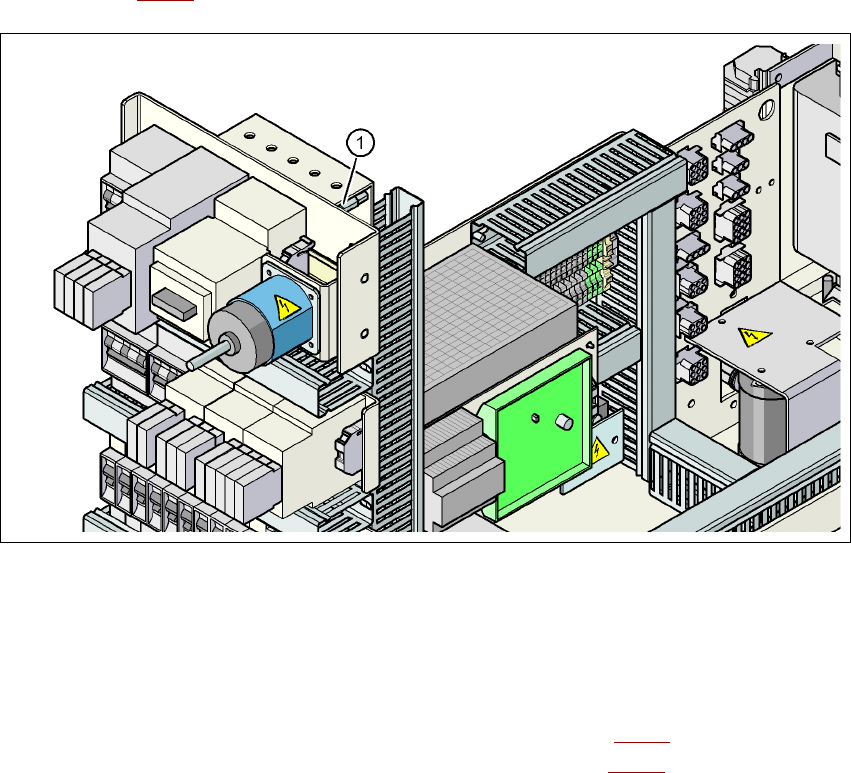

Abb. 4.2 - 7 Lage von Platine und Stecker für die Einschaltstrombegrenzung
(1) Platine für die Einschaltstrombegrenzung
→ Überprüfen Sie die Brückenbelegung und korrigieren Sie diese, wenn nötig.
Netzspannung 3 x 200 V~ / 3 x 208 V~ / 3 x 230 V~ (siehe Abb. 4.2 - 8
)
Netzspannung 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~ (siehe Abb. 4.2 - 9
) 4
Betriebsanleitung SIPLACE D4i 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 4.2 Infrastruktur des Aufstellungsorts
157
4

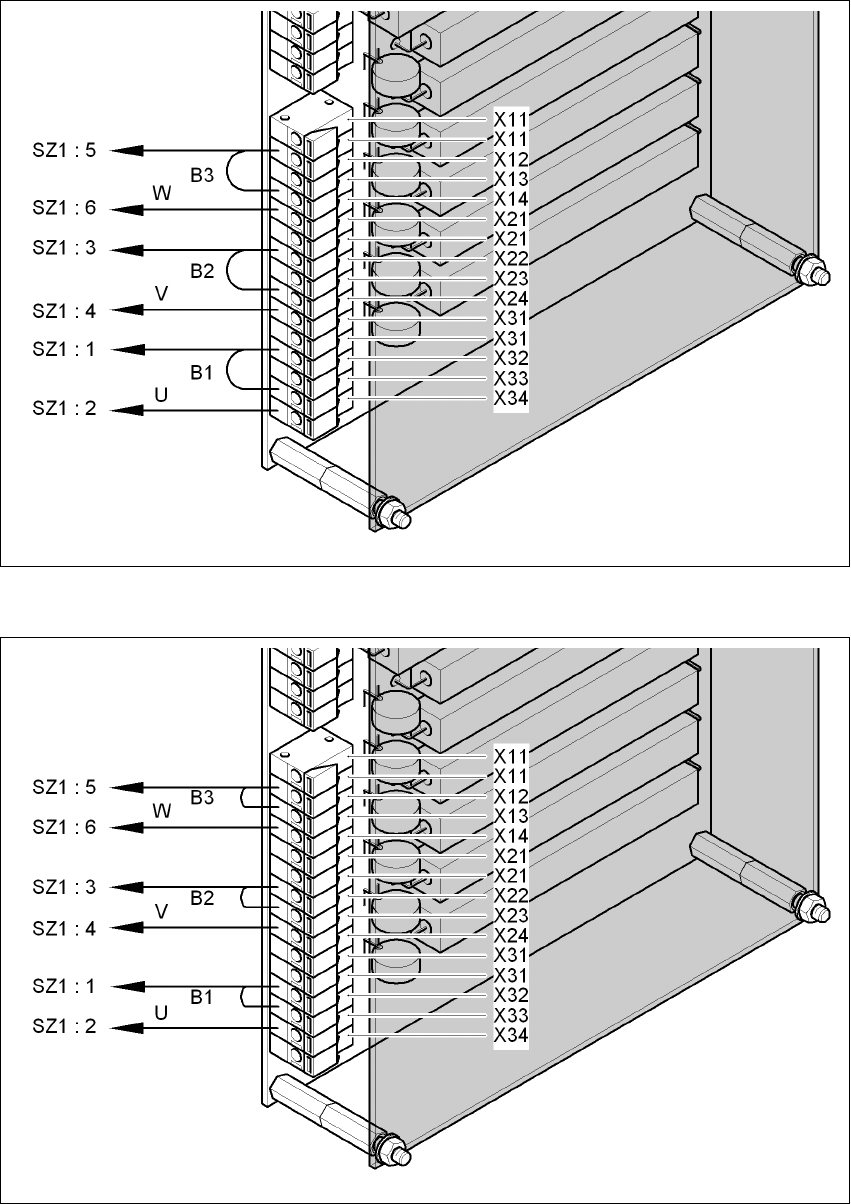

Abb. 4.2 - 8 Einschaltstrombegrenzung - Anschlüsse und Brücken bei 3 x 200 V~ / 3 x 208 V~ / 3 x 230 V~
4
Abb. 4.2 - 9 Einschaltstrombegrenzung - Anschlüsse und Brücken bei 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~
3 x 200 V~ / 3 x 208 V~ / 3 x 230 V~
3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~
