Betriebsanleitung SIPLACE D4i 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 4.3 Den Automaten aufstellen
165
4.3.7 Abstandsmaße der Maschinenfüße und der festen LP-Transportkanten
4.3.7.1 Abstandsmaße der Maschinenfüße und der festen rechten Transportkante des
LP-Einfachtransports
4
Abb. 4.3 - 3 Abstandsmaße der Maschinenfüße und der festen rechten Transportkante des LP-Einfachtransports
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D4i
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE
166
4.3.7.2 Abstandsmaße der Maschinenfüße und der festen linken Transportkante des
LP-Einfachtransports
4

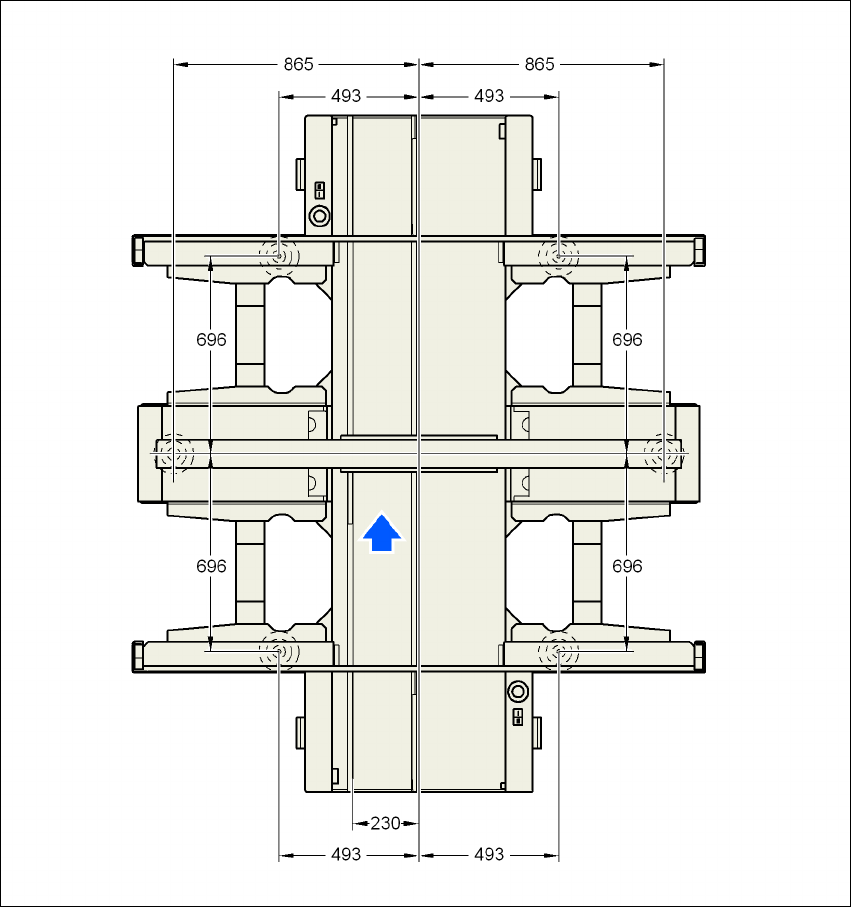

Abb. 4.3 - 4 Abstandsmaße der Maschinenfüße und der festen linken Transportkante des LP-Einfachtransports
Betriebsanleitung SIPLACE D4i 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 4.3 Den Automaten aufstellen
167
4.3.7.3 Abstandsmaße der Maschinenfüße und der festen rechten Transportkante des
LP-Doppeltransports
4

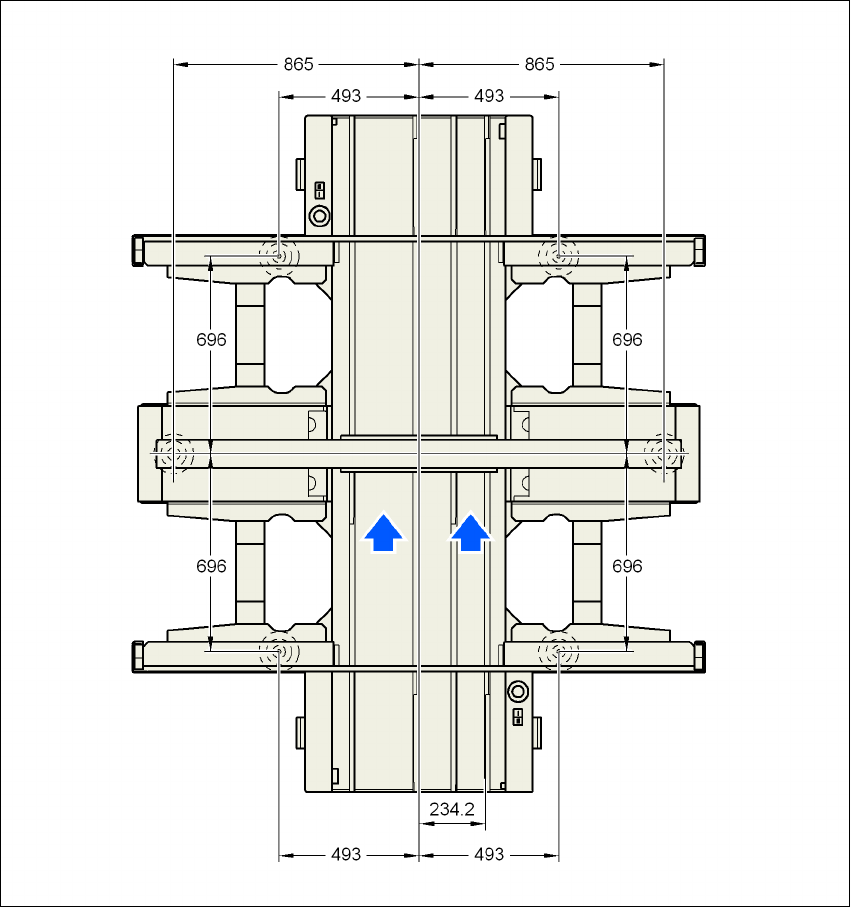

Abb. 4.3 - 5 Abstandsmaße der Maschinenfüße und der festen rechten Transportkante des LP-Doppeltransports
