4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D4i 4.3 Den Automaten aufstellen Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 168 4.3.7.4 A bst andsmaße der Maschinenfüße und der festen linken T ransport…
Betriebsanleitung SIPLACE D4i 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 4.3 Den Automaten aufstellen
167
4.3.7.3 Abstandsmaße der Maschinenfüße und der festen rechten Transportkante des
LP-Doppeltransports
4

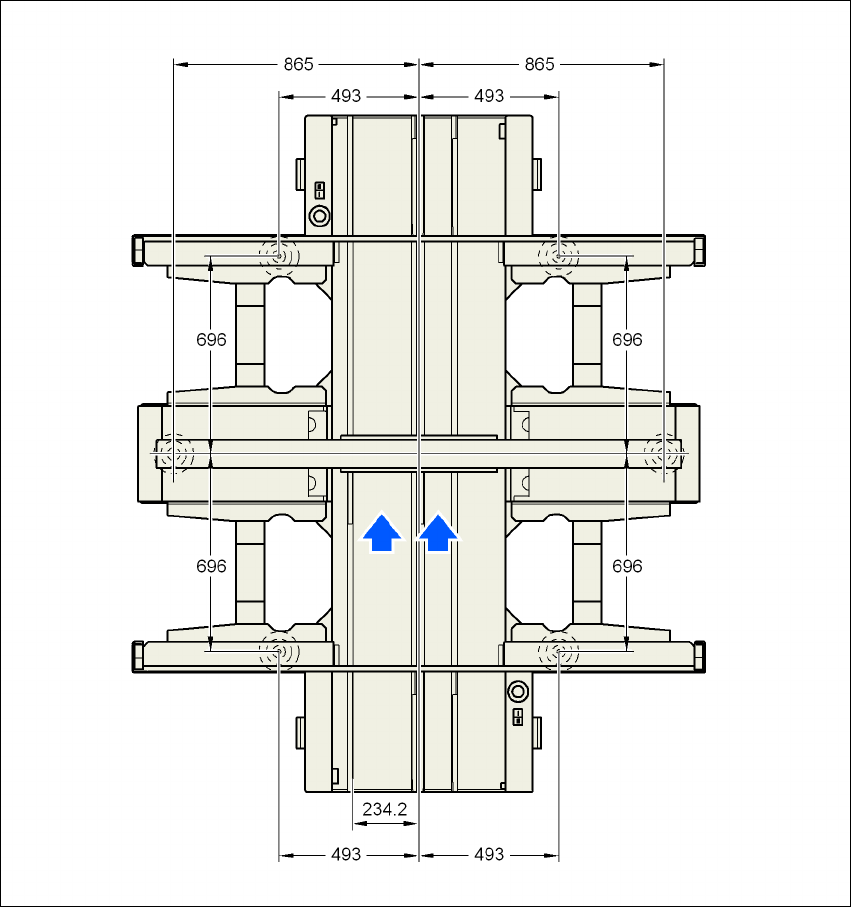

Abb. 4.3 - 5 Abstandsmaße der Maschinenfüße und der festen rechten Transportkante des LP-Doppeltransports
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D4i
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE
168
4.3.7.4 Abstandsmaße der Maschinenfüße und der festen linken Transportkante des
LP-Doppeltransports
4
Abb. 4.3 - 6 Abstandsmaße der Maschinenfüße und der festen linken Transportkante des LP-Doppeltransports
Betriebsanleitung SIPLACE D4i 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 4.3 Den Automaten aufstellen
169
4.3.8 Den Automaten in die Linie integrieren
→ Beachten Sie die Warnhinweise, die in Abschnitt 4.3.2, Seite 159 beschrieben sind.
→ Werkzeuge und Hilfsmittel finden Sie in Abschnitt 4.3.3
, Seite 160.
4.3.8.1 Gabelstapler positionieren
→ Positionieren Sie den Gabelstapler quer zur Leiterplatten-Transportrichtung und öffnen Sie
die Gabel so weit, dass die Auflageflächen des Automaten gleichmäßig auf der Gabel auflie-
gen (siehe Abb. 4.3 - 7
).
WARNUNG 4
Beachten Sie vor dem Anheben des Automaten unbedingt folgende Punkte, um irreversible Schä-
den am Automaten zu vermeiden:
– Der Gabelabstand muss zwischen 800 und 900 mm liegen. Die Ansatzflächen für den Gabel-
stapler sehen Sie in Abb. 4.3 - 7
, Seite 170. Der mittlere Abstand der Auflageflächen beträgt
840 mm. Es ist ausdrücklich untersagt, den Gabelabstand so weit zu vergrößern, dass der
Automat an den Seitenteilen des Maschinenrahmens angehoben wird. Eine Verformung des
Maschinenrahmens wäre die Folge.
→ Achten Sie darauf, dass die Gabel beim Anheben des Automaten gleichförmig belastet wird.
Eine feste Unterlage zwischen Gabel und Automat verhindert das Kippen des Automaten
beim Anheben. So lässt sich eine einseitige Belastung der Maschinenfüße vermeiden, was
zu einer Verformung der Befestigung der Maschinenfüße führen würde. Wir empfehlen, dass
eine zweite Person das Anheben des Automaten beobachtet und sicherstellt, dass der Auto-
mat beim Anheben durch den Gabelstapler nicht zur Seite kippt.
