4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D4i
4.4 BE-Wagen an die LP-Transporthöhe anpassen Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE
178
4

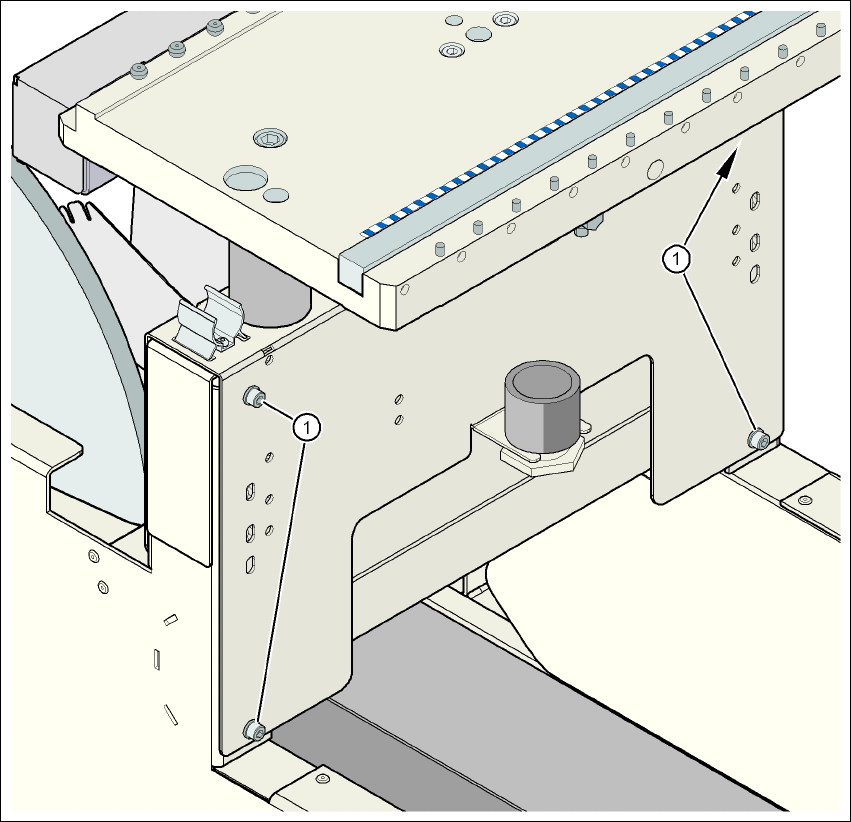

Abb. 4.4 - 3 BE-Wagen: LP-Transporthöhe 830 mm - Frontansicht, Lage der Innensechskantschrauben
(1) Innensechskantschraube M6x12 und Scheibe (4 Stück an der Frontseite)
Betriebsanleitung SIPLACE D4i 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 4.4 BE-Wagen an die LP-Transporthöhe anpassen
179
4.4.5 LP-Transporthöhe 900 mm
4

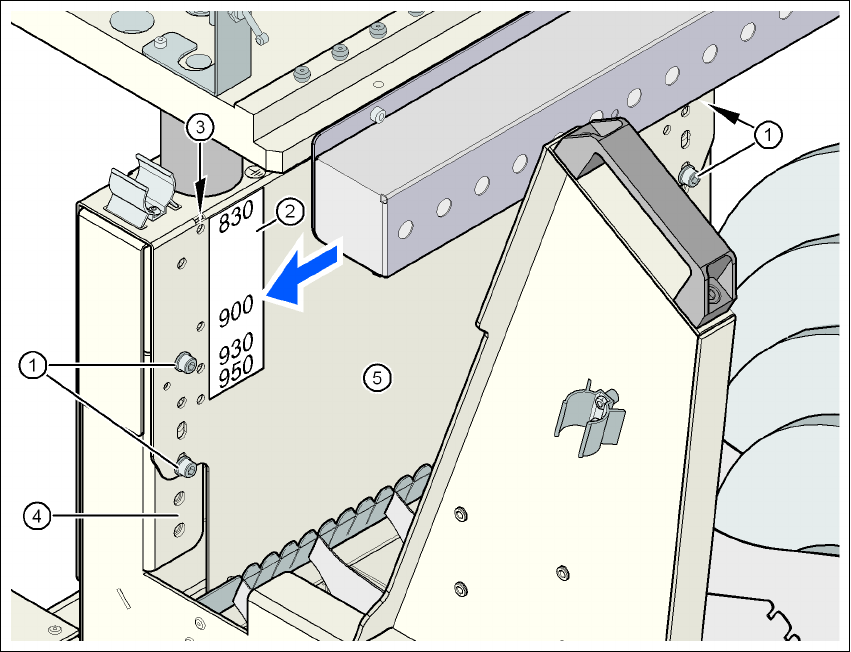

Abb. 4.4 - 4 BE-Wagen: LP-Transporthöhe 900 mm - Rückansicht, Lage der Innensechskantschraube und
Kontrollbohrung
(1) Innensechskantschraube M6x12 und Scheibe (4 Stück an der Rückseite)
(2) Aufkleber mit den Höhenangaben 830, 900, 930 und 950 mm für die Kontrollbohrungen
(3) 4 Kontrollbohrungen für die Voreinstellung der geforderten Höhe. Die gewählte Höhe ist dann
richtig voreingestellt, wenn die Kontrollbohrung durch die vertikale Gewindeleiste (Pos. 4)
nicht abgedeckt wird (siehe Pfeil in der Abbildung).
(4) Vertikale Gewindeleiste
(5) Brücke
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D4i
4.4 BE-Wagen an die LP-Transporthöhe anpassen Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE
180
4

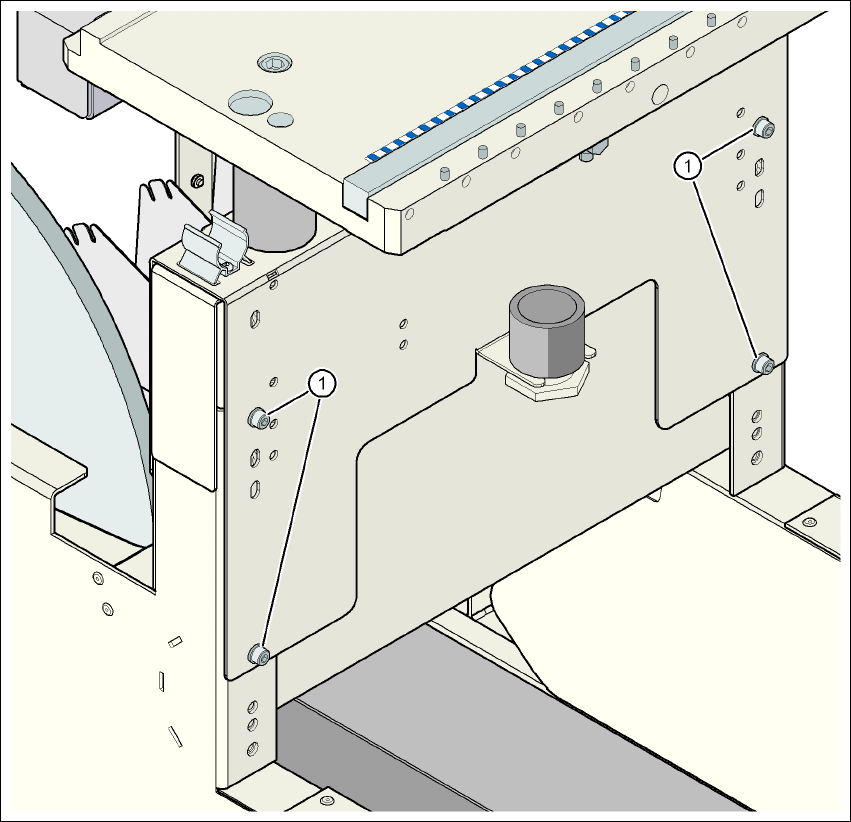

Abb. 4.4 - 5 BE-Wagen: LP-Transporthöhe 900 mm - Frontansicht, Lage der Innensechskantschrauben
(1) Innensechskantschraube M6x12 und Scheibe (4 Stück an der Rückseite)
