Betriebsanleitung SIPLACE D4i 5 Aufgaben für das Bedienpersonal
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 5.1 Personalprofile
189
5.1.2 Bedienebene "Einrichter"
5.1.2.1 Trainingskurse
Eine Übersicht über die Trainingskurse finden Sie in Abschnitt 1.3, Seite 22.
5.1.2.2 Aufgaben
Das Einrichterpersonal sollte mit folgenden Aufgaben betraut werden:
– Ansprechpartner für das Bedienpersonal
– Führung des Maschinenlogbuchs
– Überwachen und Durchführung der Instandhaltung in den festgelegten Intervallen
– Überwachung des Arbeitsplatzes im Hinblick auf Sauberkeit und Sicherheit
– Überwachen der Einhaltung von EGB-Vorschriften
– Durchführung der Qualitätskontrolle
– Verfolgen und Weitergabe von Störmeldungen
– Kontrolle der Fehlerbeseitigung
– Rechtzeitige Bereitstellung sämtlicher Materialien zum Produzieren der Aufträge wie zum
Beispiel
– Leiterplatten
– Material zum Spleißen
–Lötpasten
– Bauelemente
– Zuführmodule, etc.
– Umrüsten der Station auf ein neues Fertigungslos
– Kontrolle der Zuführmodul-Einstellung:
– Schrittweite
– Abholposition
– Kontrolle der Managementdaten aus MaDaMaS oder OIS
– Veranlassen von Bestückprogrammänderungen durch den zuständigen Programmierer
– Sicherstellen eines reibungslosen Informationstransfers zwischen den einzelnen Gruppen
5.1.3 Bedienebene "Servicetechniker"
5.1.3.1 Trainingskurse
Eine Übersicht über die Trainingskurse finden Sie in Abschnitt 1.3, Seite 22.
5 Aufgaben für das Bedienpersonal Betriebsanleitung SIPLACE D4i
5.1 Personalprofile Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE
190
5.1.3.2 Aufgaben
Zum Aufgabengebiet des Servicepersonals zählt:
– Umfangreiche Instandhaltungstätigkeiten
– Tausch von Ersatzteilen
– Editieren von Maschinendaten
– Kalibrieren der Maschine
5.1.4 Bedienebene "Programmierer"
5.1.4.1 Trainingskurse
Eine Übersicht über die Trainingskurse finden Sie in Abschnitt 1.3, Seite 22.
5.1.4.2 Aufgaben
Der Programmierer hat folgenden Aufgabenbereich:
– CAD-Daten aufbereiten
– Visiondaten erstellen und abgleichen (teachen)
– Bestückprogramme erstellen
– Neuen Auftrag implementieren
– Datenpflege
– Datensicherung
Betriebsanleitung SIPLACE D4i 5 Aufgaben für das Bedienpersonal
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 5.2 Bedien- und Anzeigeelemente
191
5.2 Bedien- und Anzeigeelemente
5.2.1 Lage
5

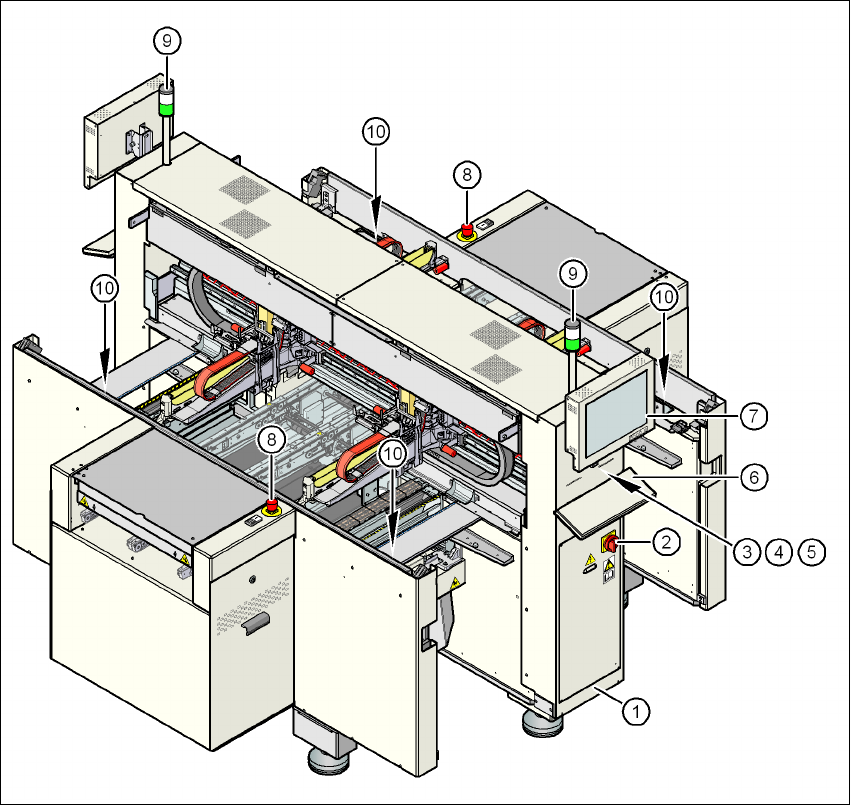

Abb. 5.2 - 1 Bedien- und Anzeigeelemente
(1) Bedienfeld auf der Seite der Stromversorgung (7) LCD-Bildschirm
(2) Hauptschalter (8) NOT-HALT-Taster
(3) Stopptaster (schwarz) (9) Meldeleuchten
(4) Starttaster (weiß) (10) Taster zum Anheben des BE-Tisches
(unter der Abdeckklappe)
(5) Bauelementezähler
(6) Tastatur
