5 Aufgaben für das Bedienpersonal Betriebsanleitung SIPLACE D4i 5.4 Schicht wechseln Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 198 5.4 Schicht wechseln HINWEIS: 5 Ergänzende Informationen find en Sie in fo lgen…
Betriebsanleitung SIPLACE D4i 5 Aufgaben für das Bedienpersonal
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 5.3 Meldeleuchte für Betriebszustände beachten
197
Abholfehleranzeige
unverändert unverändert blinkt (1,20) erste Spur leer links
unverändert unverändert blinkt (5,20) weitere Spuren leer links
unverändert unverändert blinkt (5,5) vorletzte Spur wird benutzt
unverändert unverändert blinkt (1,2) letzte Spur wird benutzt links
blinkt (1,20) unverändert unverändert erste Spur leer rechts
blinkt (5,20) unverändert unverändert weitere Spuren leer rechts
blinkt (5,5) unverändert unverändert vorletzte Spur wird benutzt rechts
blinkt (1,2) unverändert unverändert letzte Spur wird benutzt rechts
L1 (weiß)
(rechte Lampe)
L2 (grün) L3 (weiß)
(linke Lampe)
Bedeutung
5 Aufgaben für das Bedienpersonal Betriebsanleitung SIPLACE D4i
5.4 Schicht wechseln Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE
198
5.4 Schicht wechseln
HINWEIS: 5
Ergänzende Informationen finden Sie in folgenden Handbüchern bzw. auf Datenträger:
– Erste Schritte mit Stationssoftware 605.xx
– Instandhaltungsanleitung SIPLACE D4i
– Teilekatalog auf der Produkt CD
5.4.1 Tätigkeiten zum Schichtwechsel
→ Spleißen Sie die Gurte rechtzeitig. Nach einem Schichtwechsel müssen dann die Zuführmo-
dule nicht sofort nachgefüllt werden. Dies minimiert erhöhte Stillstandszeiten.
→ Geben Sie wichtige Informationen bei Schichtwechsel an den nächsten Bediener weiter.
Dazu gehören beispielsweise Änderungen am Bestückprogramm. Gehen Sie hierzu auch die
Liste der in Abschnitt 5.7
, Seite 206 beschriebenen Arbeitsschritte durch.
→ Führen Sie eine Kontrolle der Rüstung durch.
Überprüfen Sie dabei, ob die Zuführmodule mit den richtigen Bauelementen bestückt sind,
sich am richtigen Stellplatz auf dem BE-Wagen befinden und die Transportschrittweite richtig
eingestellt ist.
→ Übergeben Sie die Linie so, wie Sie diese selbst bei Schichtbeginn vorfinden möchten, das
heißt:
– Die Abwurfbehälter sind geleert.
– Die Gurtabfallbehälter sind geleert.
– Die Zuführbereiche sind vorsichtig abgesaugt.
Betriebsanleitung SIPLACE D4i 5 Aufgaben für das Bedienpersonal
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 5.5 Kontrollgang durchführen
199
5.5 Kontrollgang durchführen
5.5.1 S-Zuführmodule kontrollieren
→ Überprüfen Sie, ob der Gurt richtig in den Federn des S-Zuführmoduls liegt.
5

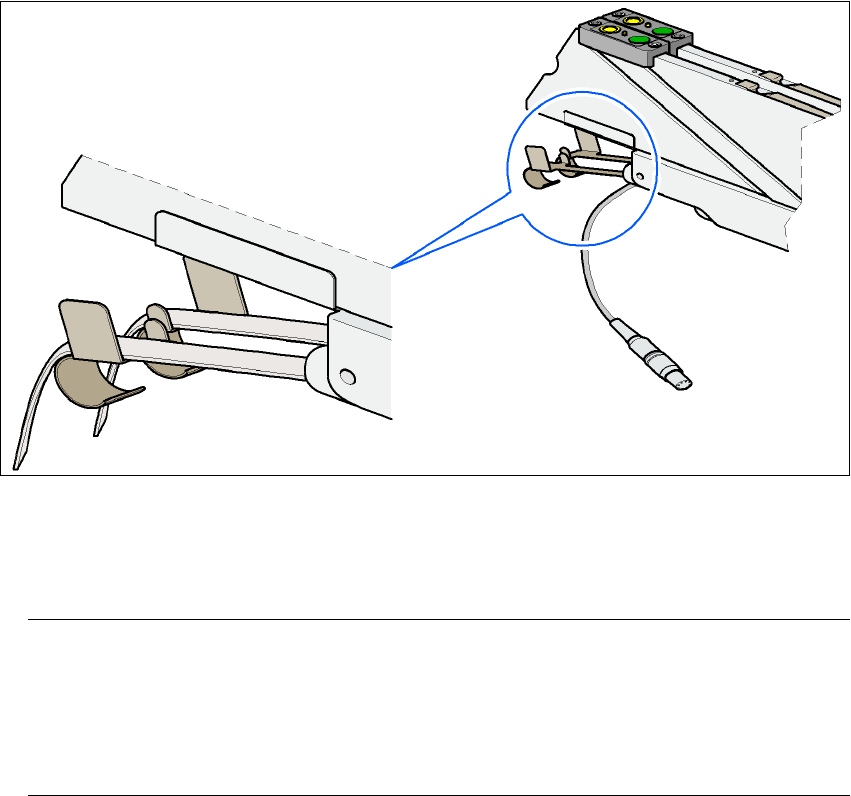

Abb. 5.5 - 1 Gurt in die Federn des S-Zuführmoduls einlegen
→ Kontrollieren Sie, ob der Folienbehälter des S-Zuführmoduls voll ist.
Wenn ja, ziehen Sie die Folie heraus und schneiden Sie sie mit einer Schere ab.
HINWEIS
Wenn Sie die Folie nicht abschneiden sondern abreißen, kann dies zu Problemen mit dem
Gurtabzug führen.
Die 3x8mm - Zuführmodule sind dafür mit einem integrierten Schneidmesser ausgestattet.
Es befindet sich im Folienbehälter am Zuführmodul-Ende unter den Klappen. 5
→ Kontrollieren Sie bei Kombi-Zuführmodulen (24/32 mm), ob das Entnahmefenster auf dem
Zuführmodul die richtige Größe für das Bauelement hat.
→ Überprüfen Sie, ob Gurtführungen bei Kombi-Zuführmodulen (24mm / 32 mm) eingesetzt
sind.
