Betriebsanleitung SIPLACE D4i 5 Aufgaben für das Bedienpersonal
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 5.10 BE-Wagen an- bzw. abdocken
211

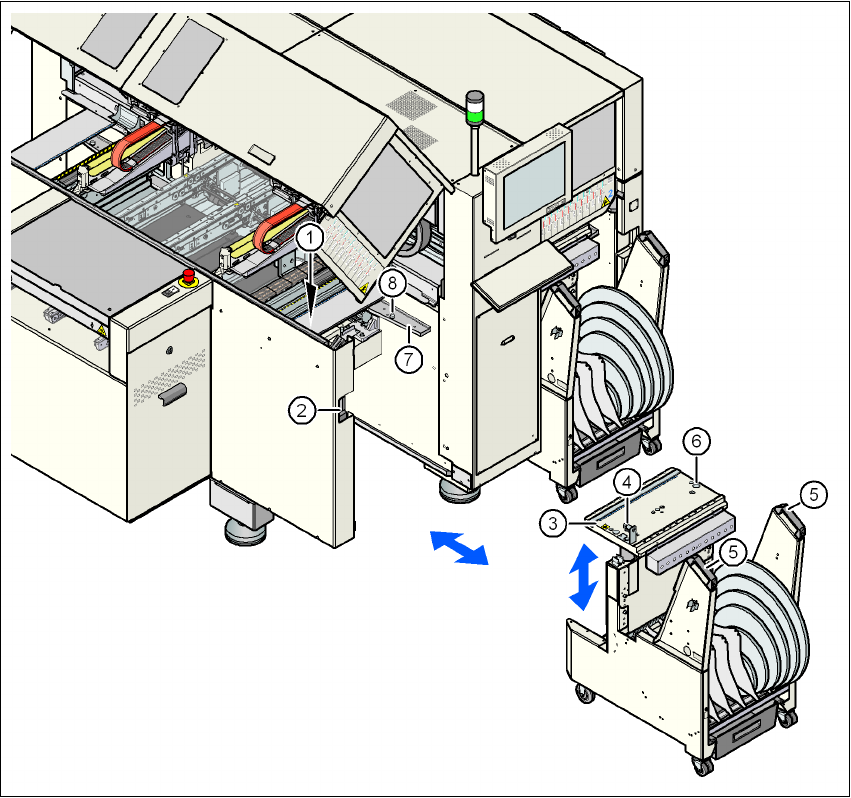

Abb. 5.10 - 1 BE-Wagen an- bzw. abdocken
5
(1) Taster zum Heben der BE-Tischplatte (unter der Abdeckklappe)
(2) Stecker für den Anschluss des Versorgungskabels
(3) BE-Tischplatte (heb- und senkbar)
(4) Schalter zum Absenken der BE-Tischplatte
(5) BE-Wagen-Griff
(6) Zentrierbohrung zur Aufnahme des Zentrierbolzens
(7) Auflagefläche für die BE-Tischplatte (rechts und links)
(8) Zentrierbolzen für die BE-Tischplatte
5 Aufgaben für das Bedienpersonal Betriebsanleitung SIPLACE D4i
5.10 BE-Wagen an- bzw. abdocken Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE
212
→ Ziehen Sie den BE-Wagen beidhändig an den Griffen aus dem Automaten.
→ Stellen Sie den Schalter am BE-Tisch nach unten (Pos. 4 in Abb. 5.10 - 1
). Der BE-Tisch wird
abgesenkt.
WARNUNG 5
→ Beachten Sie die Sicherheitshinweise zum Bewegen des BE-Wagens in Abschnitt 2.5.4
,
Seite 53).
5.10.2 BE-Wagen andocken
HINWEIS 5
Kürzen Sie die Gurte am Frontende der S-Zuführmodule auf etwa 1 cm, bevor Sie den BE-
Wagen andocken.
VORSICHT 5
Überprüfen Sie, dass sich der Bestückkopf außerhalb des BE-Wagen-Verfahrbereichs befindet.
→ Kontrollieren Sie, dass die linke und rechte Auflagefläche (Pos. 7 in Abb. 5.10 - 1
, Seite 211)
für die BE-Tischplatte sauber ist.
→ Kontrollieren Sie, dass auch die Auflageflächen an der Unterseite der BE-Tischplatte sauber
sind.
→ Schieben Sie den BE-Wagen vorsichtig in den Automaten ein.
→ Stecken Sie das Versorgungskabel des BE-Wagens am Stecker (Pos. 2 in Abb. 5.10 - 1
, Seite
211
) des Automaten an.
→ Öffnen Sie die Abdeckklappe über dem Drucktaster zum Anheben des BE-Tisches (Pos. 1 in
Abb. 5.10 - 1
, Seite 211).
→ Stellen Sie den Schalter am BE-Tisch (Pos. 4 in Abb. 5.10 - 1
, Seite 211) nach oben.
→ Drücken Sie den Taster (Pos. 1 in Fig. 5.10 - 1
, Seite 211) so lange, bis die BE-Tischplatte
die obere Endstellung erreicht hat.
→ Schieben Sie den BE-Wagen vorsichtig bis zum Anschlag in den Automaten.
→ Prüfen Sie, ob sich die Zentrierbohrungen der BE-Tischplatte genau über den Zentrierbolzen
des Automaten befinden (Pos. 8 in Abb. 5.10 - 1
, Seite 211).
Betriebsanleitung SIPLACE D4i 5 Aufgaben für das Bedienpersonal
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 5.10 BE-Wagen an- bzw. abdocken
213
WARNUNG QUETSCHGEFAHR 5
Greifen Sie beim Absenken der BE-Tischplatte niemals in den Spalt zwischen den Zuführmo-
dulen und dem Leergurtleitkanal. 5
→ Stellen Sie den Schalter zum Absenken der BE-Tischplatte (Pos. 4 in Abb. 5.10 - 1
, Seite 211)
nach unten.
→ Achten Sie darauf, dass die Zentrierbolzen in die Zentrierbohrungen der BE-Tischplatte grei-
fen und sich die BE-Tischplatte vollständig abgesenkt hat.
→ Schließen Sie die Abdeckklappe über dem Drucktaster (Pos. 1 in Abb. 5.10 - 1
, Seite 211).
→ Schließen Sie die Schutzhaube.
→ Starten Sie den Automaten mit der Starttaste.
