6 Stationserweiterungen Betriebsanleitung SIPLACE D4i 6.1 Pipettenwechsler für den 12-Segment Collect&Plac e Kopf Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 220 6 Abb. 6.1 - 4 Magazin wechseln (1) Federhaken…
Betriebsanleitung SIPLACE D4i 6 Stationserweiterungen
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 6.1 Pipettenwechsler für den 12-Segment Collect&Place Kopf
219
VORSICHT 6
Magazine dürfen nur aufgefüllt werden, wenn alle Pipetten, die sich am Collect&Place-Kopf
befinden, in ihre Magazine zurückgelegt wurden. 6
→ Die Programmierung des Pipettenwechslers ist in der Betriebsanleitung SIPLACE Pro be-
schrieben.
HINWEIS 6
→ Vermeiden Sie, dass Bauelemente auf Magazine fallen. Dies kann dazu führen, dass die Ver-
riegelungsplatte klemmt.
→ Vermeiden Sie auch, dass Bauelemente auf freie Stellplätze von Zuführmodulen fallen. Die
Bauelemente haften an der Magnetleiste. Durch nicht richtig auf den BE-Tisch aufgesetzte
Zuführmodule kann es zu Betriebsunterbrechungen kommen. Reinigen Sie deshalb die Ma-
gazine und freien Stellplätze regelmäßig.
6.1.6 Magazin wechseln
→ Zum Entfernen des Magazins drücken Sie den Federhaken (Pos. 1 in Abb. 6.1 - 4, Seite 220)
vom Magazin weg. Heben Sie das Magazin aus dem Träger.
HINWEIS
Das Magazin muss so eingesetzt werden, dass die Zentrierstifte in die Zentrierbohrung (Pos. 3 in
Abb. 6.1 - 4, Seite 220) und in das Langloch (Pos. 4 in Abb. 6.1 - 4, Seite 220) gleiten. 6
→ Setzen Sie zunächst das Magazin mit der Seite der Pipettennummerierung 1, 2, 3 und 4 auf
den Träger auf. Die Halteklammer (Pos. 2 in Abb. 6.1 - 4
, Seite 220) muss in den Schlitz des
Magazins gleiten.
→ Drücken Sie den Federhaken (Pos. 1 in Abb. 6.1 - 4
, Seite 220) vom Magazin weg.
→ Drücken Sie das Magazin plan auf den Träger auf und lassen Sie den Federhaken los. Der
Federhaken muss einrasten.
6 Stationserweiterungen Betriebsanleitung SIPLACE D4i
6.1 Pipettenwechsler für den 12-Segment Collect&Place Kopf Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE
220
6

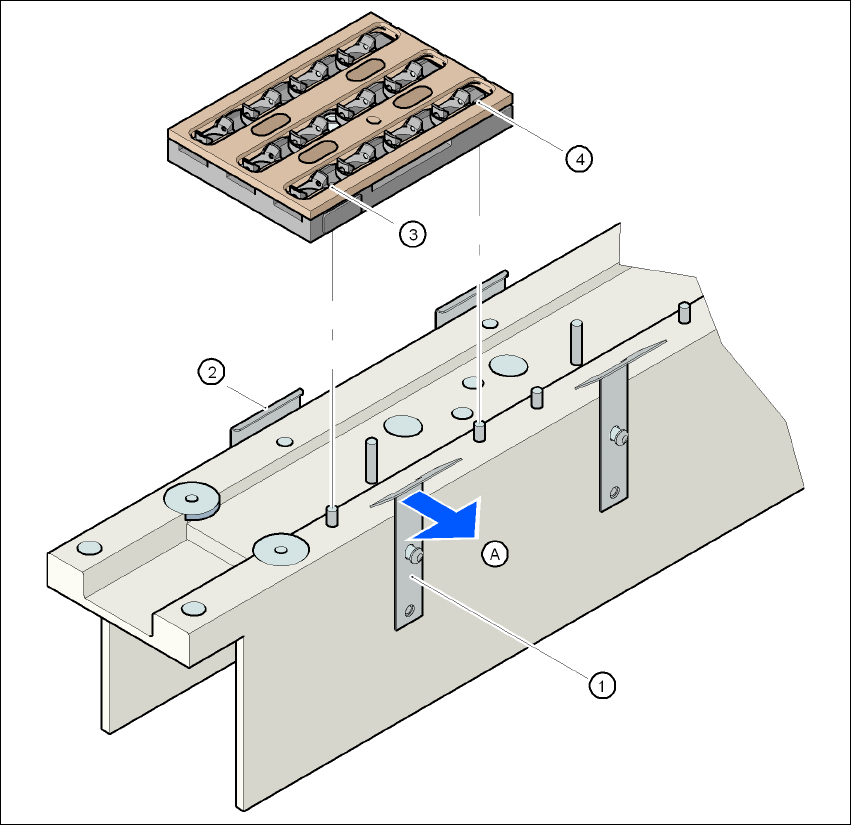

Abb. 6.1 - 4 Magazin wechseln
(1) Federhaken
(2) Halteklammer
(3) Zentrierbohrung
(4) Langloch
(5) Federhaken vom Magazin wegdrücken
Betriebsanleitung SIPLACE D4i 6 Stationserweiterungen
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 6.1 Pipettenwechsler für den 12-Segment Collect&Place Kopf
221
6.1.7 Lageerkennung
Jedes Magazin des Pipettenwechslers hat eine Positionsmarke für die Lageerkennung.
6
Abb. 6.1 - 5 Pipettenwechsler - Lageerkennung
(1) Positionsmarke
(2) Lage der Pipetten im Magazin zur Positionsmarke
