Betriebsanleitung SIPLACE D4i 6 Stationserweiterungen Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 6.7 Magnetstiftunterstützung 233 6.7 Magnet stif tunterstützung Artikel-Nr . 001 19680-xx LP-Unterstützung D4i/D2i…
6 Stationserweiterungen Betriebsanleitung SIPLACE D4i
6.6 Lange Leiterplatte Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE
232
6.6 Lange Leiterplatte
Artikel-Nr. 00119427-xx Option "Lange Leiterplatte", Einfachtransport D4i
Artikel-Nr. 00119428-xx Option "Lange Leiterplatte", Doppeltransport D4i
a
Artikel-Nr. 00119631-xx Transportbreite 242/508 mm, D4i/D2i/D1i
Folgende Leiterplattenformate lassen sich an den D4i Automaten bestücken:
6
6
Zum Bestücken von Leiterplatten mit einer Länge von über 368 mm bieten wir die Option "Lange
Leiterplatte" als Nachrüstsatz an.
Bei installierter Option "Lange Leiterplatte" ist die Verarbeitung folgender Leiterplattenformate
möglich:
6
6
Der Nachrüstsatz besteht aus folgenden Teilen:
– Mechanik komplett: Stopper, Sensoren, Kabel und Montageteile
– Option CD zum Freischalten der Funktion am SIPLACE-Pro Rechner
– Nachrüstanleitung
Weitere Informationen entnehmen Sie bitte der Nachrüstanleitung "Option Lange Leiterplatte",
Artikel-Nr. 00193888-01.
a) Geben Sie bei der Bestellung für den Doppeltransport zusätzlich zur Artikelnummer 00119427-xx die Artikelnum-
mer 00119428-xx an.
Einfachtransport (Standardbreite) 50 x 50 mm² bis 368 x 460 mm²
Einfachtransport "Breite LP" 50 x 50 mm² bis 368 x 508 mm²
Doppeltransport (Standardbreite) 50 x 50 mm² bis 368 x 216 mm²
Doppeltransport "Breite LP" 50 x 50 mm² bis 368 x 242 mm²
Doppeltransport im Modus "Einfachtransport" 50 x 50 mm² bis 368 x 380 mm²
Einfachtransport "Lange LP" (Standardbreite) 50 x 110 mm² bis 610 x 460 mm²
Einfachtransport "Lange LP", "Breite LP" 50 x 110 mm² bis 610 x 508 mm²
Doppeltransport "Lange LP" (Standardbreite) 50 x 120 mm² bis 610 x 216 mm²
Doppeltransport "Lange LP", "Breite LP" 50 x 120 mm² bis 610 x 242 mm²
Doppeltransport im Modus "Einfachtransport", "Lange LP"
(Standardbreite)
50 x 120 mm² bis 610 x 380 mm²
Betriebsanleitung SIPLACE D4i 6 Stationserweiterungen
Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE 6.7 Magnetstiftunterstützung
233
6.7 Magnetstiftunterstützung
Artikel-Nr. 00119680-xx LP-Unterstützung D4i/D2i/D1i
Breite Leiterplatten haben die Tendenz, beim Bestücken durchzufedern, sodass unter Umständen
die Bauelemente nicht mehr mit der gewünschten Genauigkeit bestückt werden. Auch stark ge-
wölbte Leiterplatten beeinflussen die Bestückgenauigkeit. Mit dem Platzieren von Magnetstiftun-
terstützungen auf dem Hubtisch lässt sich dieses Problem leicht beheben.
6

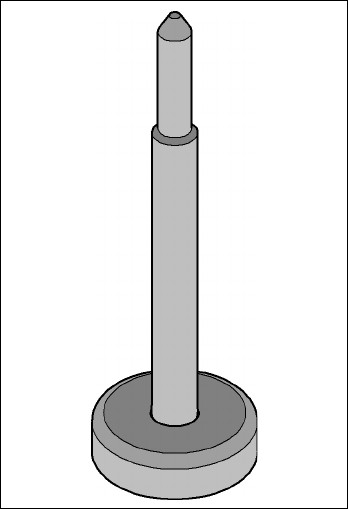

Abb. 6.7 - 1 Magnetstiftunterstützung
6 Stationserweiterungen Betriebsanleitung SIPLACE D4i
6.8 Bauelemente-Sensor für den C&P12-Kopf Ab Softwareversion SR.605.03 SP2 Ausgabe 10/2012 DE
234
6.8 Bauelemente-Sensor für den C&P12-Kopf
Artikel-Nr. 00118021-xx BE-Sensor für 12-Segment C&P-Kopf
6

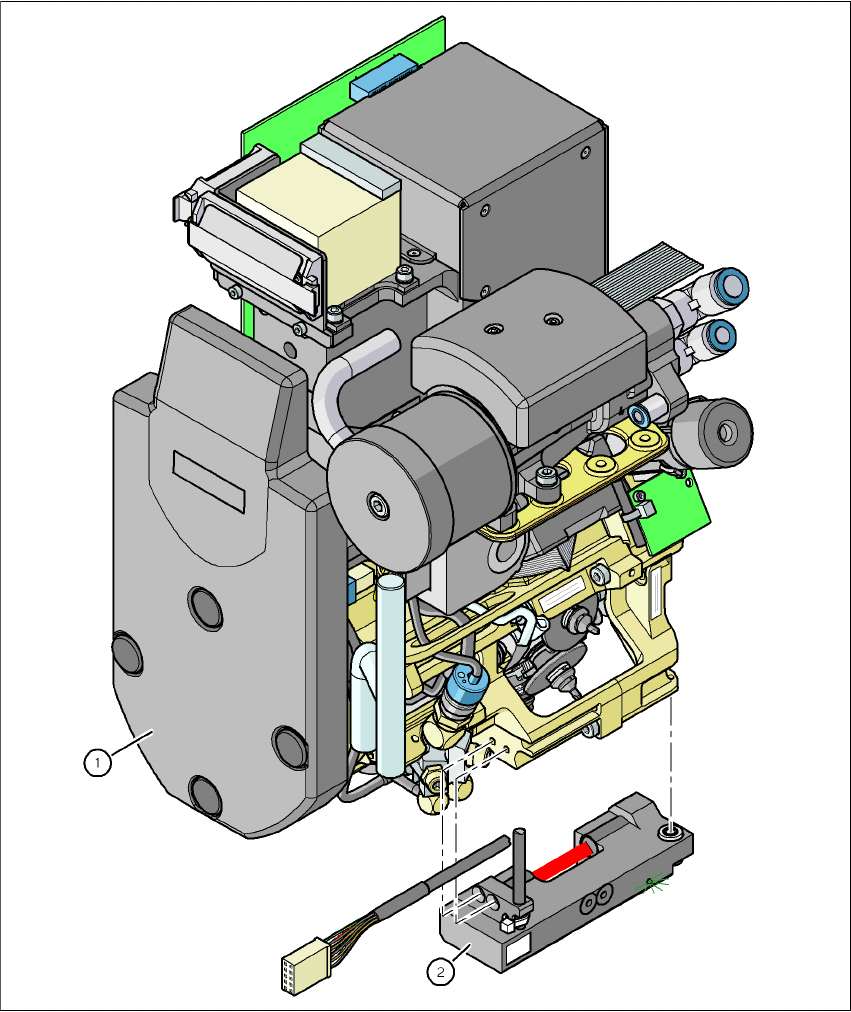

Abb. 6.8 - 1 12-Segment Collect&Place Kopf mit BE-Sensor
(1) 12-Segment Collect&Place Kopf
(2) Bauelemente-Sensor
